150
Transporte y montaje
Para evitar lesiones, siga
todas las instruc ciones
identificadas a conti nuación con el símbolo de PUNTO
NEGRO ().
No levante nunca esta sierra agarrando las extensiones de
la base cuando estén en la posición extendida.
Desenchufe el cable eléctrico y enróllelo. Utilice la correa
de enganche y cierre para mantener unido el cable enrol-
lado.
No levante nunca la sierra agarrando cualquiera de las
piezas del mecanismo. La sierra se podría mover y
causarle a usted lesiones graves en los dedos o las manos.
Para evitar lesiones en la espalda, sujete la herramienta
cerca del cuerpo cuando la levante. Doble las rodillas para
que pueda levantar con las piernas, no con la espalda. Lev-
antar la sierra desde la parte de atrás es el todo
preferido. Esto inclinará la herramienta hacia el cuerpo del
operador.
No levante nunca la herramienta agarrando el mango con
interruptor. Esto podría causar daños graves.
No levante nunca la sierra para cortar ingletes por el cable
de alimentación o el mango operativo. Si se intenta levan-
tar o transportar la herramienta por el cable de ali-
mentación se dañarán el aislamiento y las conexiones de
los cables, lo cual causará descargas eléctricas o un incen-
dio.
Coloque la sierra sobre una superficie firme y nivelada, en
la que haya amplio espacio para manejar y soportar
apropiadamente la pieza de trabajo.
Levante esta sierra SOLAMENTE por los mangos de trans-
porte fundidos con la pieza ubicados a cada lado de la
parte inferior de la base (vea la figura 28).
Elevación de la sierra desde la parte de atrás
1. Ajuste el ángulo de bisel a 0° y fíjelo en esa posición uti-
lizando la palanca de fijación de bisel.
2. Rote la mesa hasta la posición izquierda extrema y fíjela
en esa posición utilizando el pomo de fijación de inglete.
3. Empuje hacia atrás el cabezal de la sierra y fíjelo en la
posición hacia ABAJO utilizando el pasador de fijación
del ensamblaje del cabezal.
4. Acople la palanca de fijación del mecanismo para quede
fija en la posición retraída.
5. Asegúrese de que cada extensión de la mesa de la base
esté en la posición cerrada y fija en su sitio.
6. Use las dos manos y bájelas para agarrar el mango de
transporte fundido con la pieza. Siempre que sea posi-
ble, levante desde la parte de atrás de la sierra.
M
iter Lock
Knob
Bevel
Lock
Level
Cast-In
Carry
Handle
Cast-In
Carry
Handle
Head
Assembly
Lock Pin

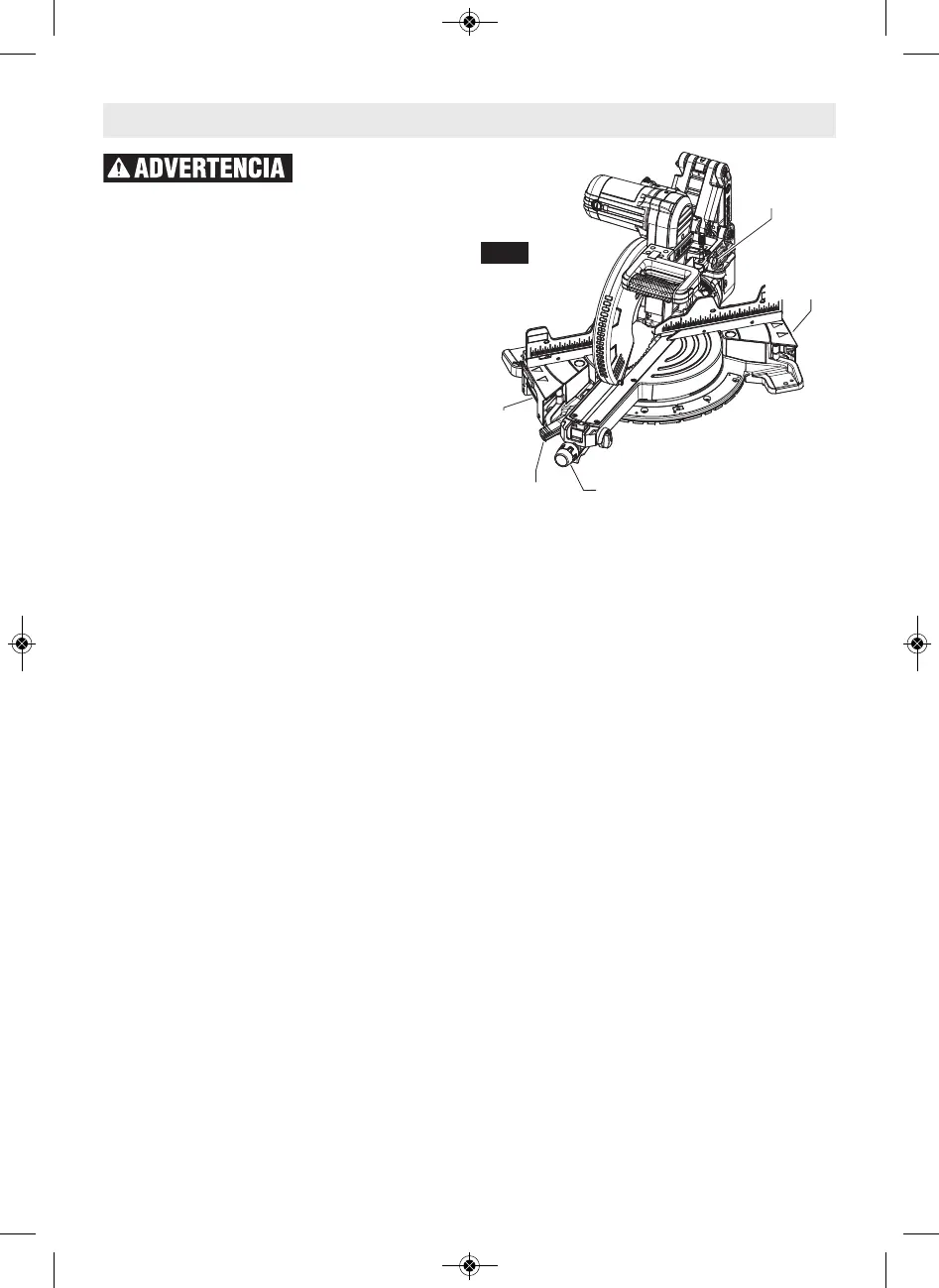

Fig. 28
Pasador de fijación
d
el ensamblaje
del cabezal
M
ango de
transporte
fundido con
l
a pieza
Mango de
transporte
fundido
con la pieza
Pomo de fijación
de inglete
Palanca de
fijación de
bisel
2610051827 GCM12SD 08-18.qxp_GCM12SD 9/19/18 2:53 PM Page 150
