Bosch GCM12SD - Utilización del Sistema de Retén de Inglete; Sobrecontrol del Retén de Inglete

158
Operaciones de la sierra
Utilización del sistema de retén de inglete
1. Afloje el pomo de fijación de inglete aproximadamente
1/2 vuelta.
2. Agarre el pomo de fijación y luego baje el dedo índice
para jalar hacia arriba la palanca de retén de inglete. Jale
la palanca hasta que esté fuera de la placa de retén.
3. Mientras agarra el pomo de fijación y la palanca, rote la
mesa de la sierra. Detenga la rotación de la mesa en el
ángulo deseado, tal y como lo indique el indicador de la
escala de ingletes.
4. Suelte la palanca en un retén de la placa de retén o en un
ángulo entre retenes. Si está cerca de un retén, use el
dispositivo de sobrecontrol del retén.
5. Apriete el pomo de fijación de inglete antes de cortar.
NOTA: Se recomienda apretar la perilla de bloqueo de inglete
antes de todos los cortes. Se requiere apretar la perilla antes
de cortar en cualquier ángulo entre retenes o cuando se usa
el sistema de anulación de retención de ingletes.

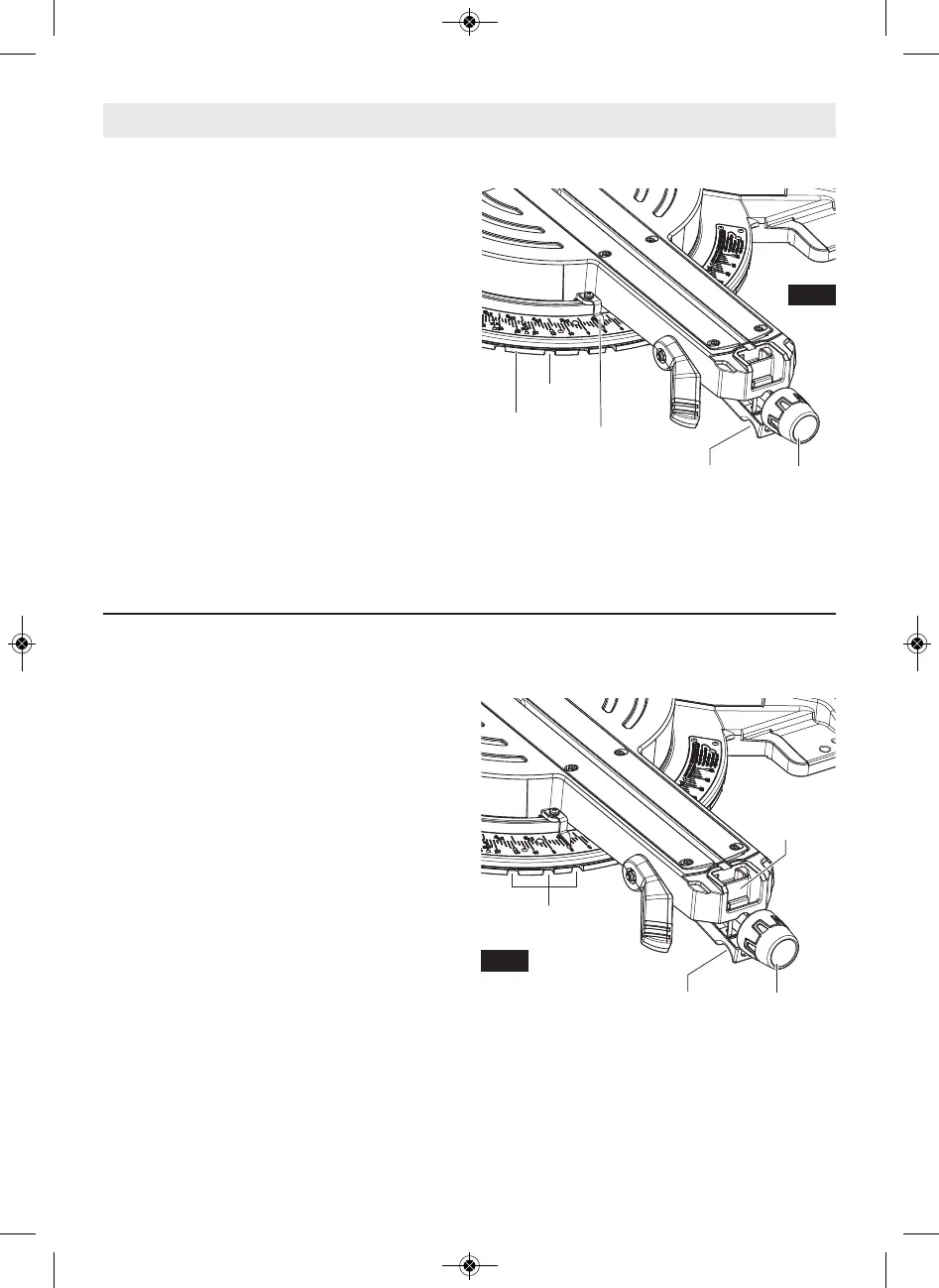

Miter Detent
Lever
Miter Lock
Knob
Detents
Miter Scale
Pointer
Detent
Plate
Fig. 40
Sobrecontrol del retén de inglete
El sistema de sobrecontrol del retén de inglete anula la acción
de retén automática. Cuando el ángulo de inglete deseado
está cerca de una ranura de retén estándar, este dispositivo
impedirá que la cuña de la palanca de retén se acople (por
ej., el usuario quiere que esté a 44-1/2°, pero la cuña del
retén quiere entrar en el retén de 45°). Cuando se utiliza el
sobrecontrol del retén, el sistema de retén queda desacti-
vado y la mesa se moverá suavemente hasta cualquier posi-
ción que se encuentre dentro de su alcance.
1. Jale hacia arriba la palanca de retén de inglete y mantén-
gala jalada.
2. Empuje el clip de anulación de retención hacia adelante y
enganche en su lugar sobre el borde de recepción en el
brazo de la placa giratoria. Libere la palanca de detención
del inglete (figura 41).
3. Gire la mesa a cualquier posición en la escala de inglete.
4. Bloquee la perilla de bloqueo de inglete para retener la
posición de inglete.
Desacoplamiento:
Loosen miter lock knob and lift the miter detent lever to re-
lease the detent override clip. The clip should automatically
disengage and the table should lock into any desired miter
detent.
Miter Detent
Lever
Miter Lock
Knob
Detents
Detent
Override
Button
Fig. 41
Pomo de
fijación de
inglete
Pomo de
fijación de
inglete
Palanca de
retén de
inglete
Palanca de
retén de
inglete
Retenes
Retenes
Placa
de retén
Indicador de
la escala de
ingletes
Botón de
sobrecontrol
del retén
