77
Assemblage
Pour ne pas risquer
de blessures,
débranchez toujours la fiche électrique de la prise de
courant avant d’effectuer toute opération d’assemblage,
de réglage ou de réparation.

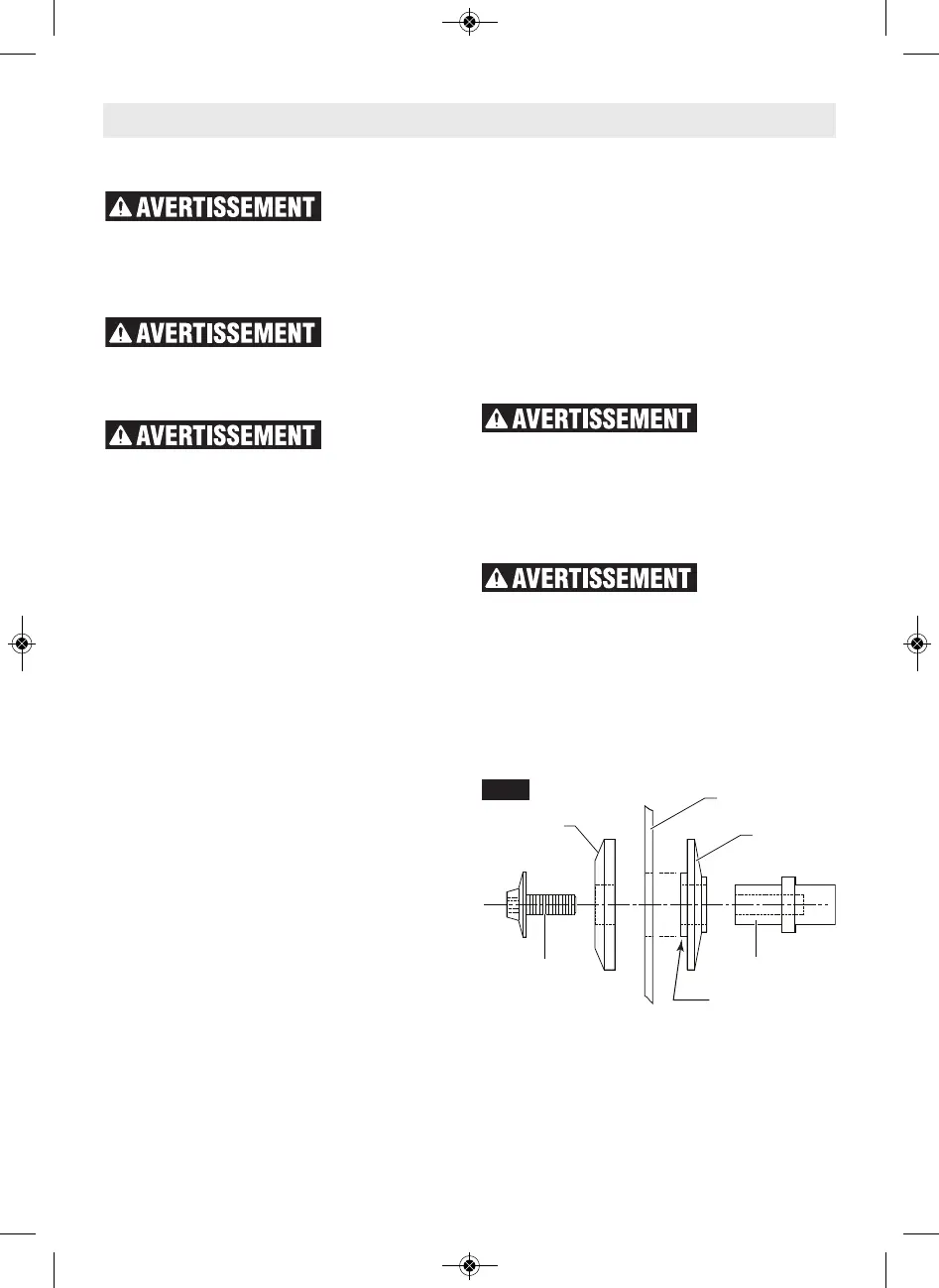

Installation de la lame de 12 po
Pour ne pas risquer
de blessures, n’u-
tilisez pas de lame plus grande ou plus petite que 12 po
de diamètre avec un arbre de 1 po. L’épaisseur maximum
de la plaque de la lame est de 0,100 po.
Pour réduire le
risque de blessure,
utiliser une lame homologuée pour 3800 coups/min (tr-
mn) ou plus.
1. Suivez toutes les étapes des instructions de déplacement
de l’ensemble de dispositif de protection et de retrait de
la lame.
2. Manipulez la lame neuve avec précaution. Assurez-vous
que la flèche indiquant le sens de rotation sur la lame cor-
respond à la flèche indiquant le sens de rotation sur le dis-
positif de protection inférieur. Faites glisser la lame vers
le haut et entre les côtés du déflecteur de copeaux et au-
dessus de la tige de l’arbre. Déplacez la lame de façon que
le trou de son arbre soit autour de l’anneau de soutien de
la rondelle intérieure (voir Figures 4 et 5).
3. Placez la rondelle extérieure au-dessus de la tige de l’ar-
bre, et serrez à la main le boulon de fixation de la lame
(dans le sens contraire des aiguilles d’une montre). As-
surez-vous que la lame repose sur l’anneau de soutien de
la rondelle intérieure.
4. Faites tourner la lame lentement tout en appuyant sur le
verrou de l’arbre jusqu’à ce qu’elle repose complètement
en position verrouillée.
5. En utilisant la clé hexagonale de 6/4 mm, serrez ferme-
ment le boulon de fixation de la lame dans le sens con-
traire des aiguilles d’une montre. REMARQUE : ce boulon
a son filet vers la gauche. Ne serrez pas excessivement.
Une clé hexagonale de 6 mm peut être utilisée à la place.
6. Détachez la biellette du dispositif de protection inférieur
de la vis de fixation de la plaque du cache arrière. Faites
tourner le dispositif de protection inférieur et la plaque du
cache autour de la vis de fixation de la plaque du cache
avant jusqu’à ce que la fente de la plaque du cache glisse
en dessous de la tête de la vis de fixation de la plaque du
cache arrière. Serrez à fond les deux vis de fixation de la
plaque du cache arrière en utilisant la clé hexagonale de
6/4 mm.
7. Remettez la biellette du dispositif de protection inférieur
dans sa position d’origine, puis serrez fermement à la main
le bouton de contrôle de la biellette sur le goujon pivotant.
Il peut être nécessaire de rétracter le dispositif de protec-
tion inférieur tout en serrant le bouton de contrôle de la
biellette.
8. Assurez-vous que le verrou de l’arbre est ouvert afin que
la lame puisse tourner librement.
9. Remettez la clé hexagonale de 6/4 mm dans sa zone de
rangement.
Serrez les vis de fix-
ation de la plaque du
cache. Des vis de fixation de la plaque du cache mal ser-
rées peuvent affecter la position et la fonction du disposi-
tif de protection inférieur de la lame. N’utilisez jamais la
scie sans que la plaque du cache soit solidement en
place. Le dispositif de protection inférieur ne fonction-
nerait pas correctement.
Après avoir installé
une nouvelle lame,
assurez-vous que la lame ne fait pas obstacle au place-
ment de la plaque amovible à des angles de biseau de 0°
et de 45°. Abaissez la lame dans la fente prévue à cet
effet et inspectez pour déterminer s’il y a des points de
contact avec la base ou la structure de la plaque tour-
nante. Si la lame entre en contact où que ce soit avec la
base ou la plaque tournante, contactez le service de sou-
tien à la clientèle agréé.
