85
Réglages
Butée de biseau à 0° – Procédure de réglage
Pour ne pas risquer
de blessures, dé -
branchez toujours la fiche électrique de la prise de
courant avant d’effectuer toute opération d’assemblage,
de réglage ou de réparation.
Réglage de la butée de biseau à 0°
(lame à 90° par rapport à la table)
1. Tirez sur le levier de verrouillage du biseau pour desser-
rer.
2. Desserrez les têtes des boulons « A » et « B » en utilisant
une douille (avec une clé à douille) ou une clé à molette
de 10 mm. Desserrez les boulons d’au moins un tour
complet (voir Figure 23).
3. Desserrez la vis de réglage « D » en utilisant le bout de 4
mm de la clé hexagonale de 6/4 mm (fournie avec l’outil,
mais qui peut être remplacée par une clé hexagonale de
4 mm standard). Desserrez la vis d’au moins trois tours
complets.
4. Placez l’équerre combinée sur la table et contre la lame
(voir Figure 22).
5. En utilisant le bout de 4 mm de la clé hexagonale, tournez
la vis de réglage « C » et regardez la lame de la scie s’in-
cliner. Tournez la vis « C » jusqu’à ce que la lame soit
alignée (totalement en contact) avec le bord du corps de
l’équerre. Retirez la clé hexagonale après l’alignement.
6. Serrez la vis de réglage « D » au moyen de la clé hexago-
nale de 4 mm.
7. Serrez les têtes des boulons « A » et « B » en utilisant une
clé à molette de 10 mm.
8. Ajustez les pointeurs de l’échelle de biseau (article 36 –
page 72) pour qu’ils soient alignés avec les traits à 0° de
l’échelle de biseau.
9. Appuyez sur le levier de verrouillage du biseau pour ver-
rouiller.

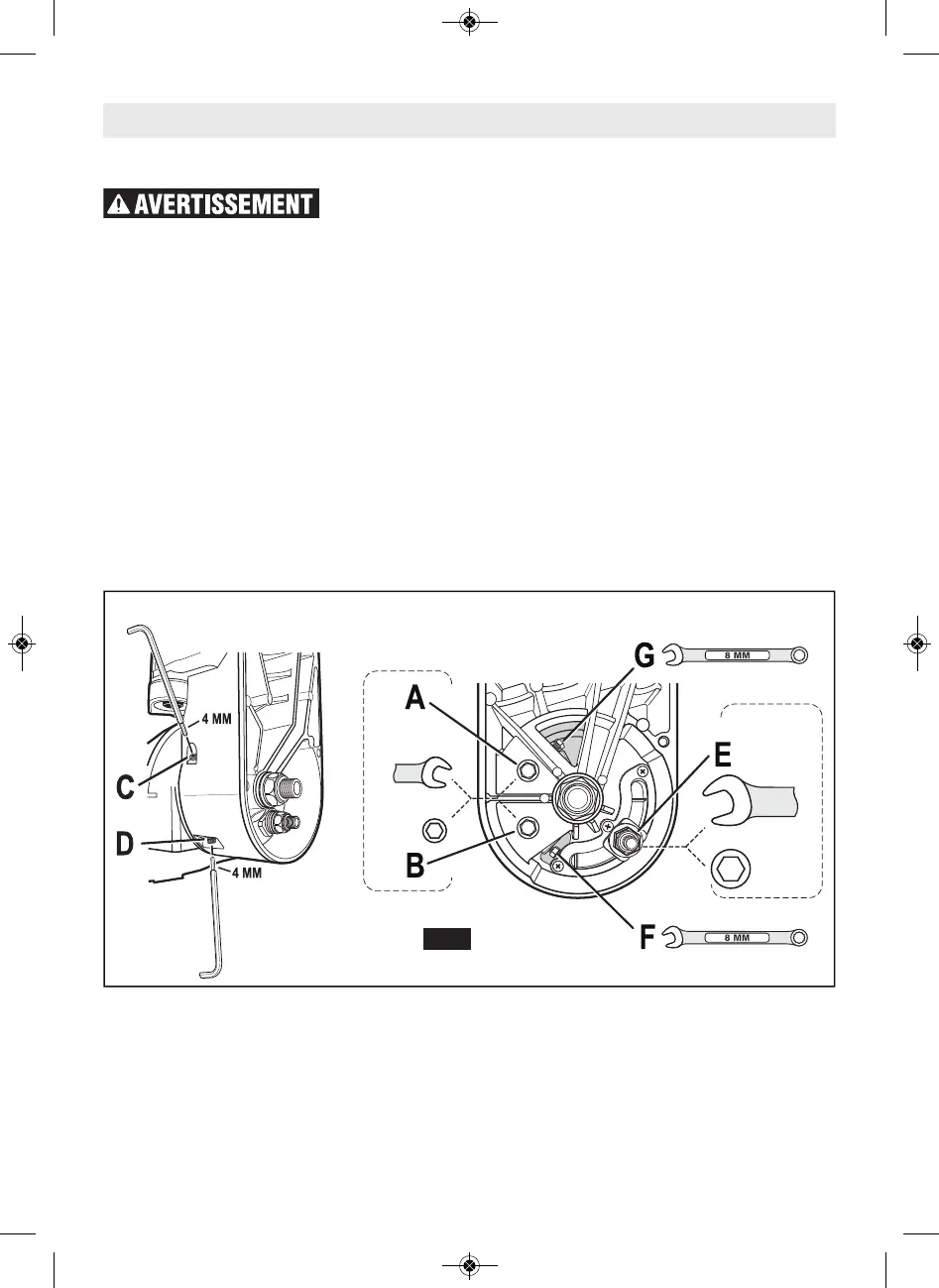

Réglage des butées de biseau
Ajuste la butée
de droite à 45°
Clé de 8 mm
Clé de 8 mm
Maintient
le réglage
de la butée à 0°
Ajuste la
tension de
verrouillage
du biseau
Clé de 10 mm
ou douille
de 10 mm
Clé de 17 mm
ou douille
de 17 mm
Clé
hexagonale
de 6/4 mm
Ajuste la butée à 0°
Ajuste la butée de gauche à 45°
Fig. 23
