Topes y retenes de ángulo de bisel
 La sierra tiene topes de ángulo de bisel que detienen con
precisión en los ángulos críticos: 45° a la izquierda, 0°, y
45°. Viene ajustada de fábrica y no debería necesitar ser
ajustada. Sin embargo, después de un uso extenso o si
la herramienta ha recibido un golpe duro, es posible que
requiera un ajuste.

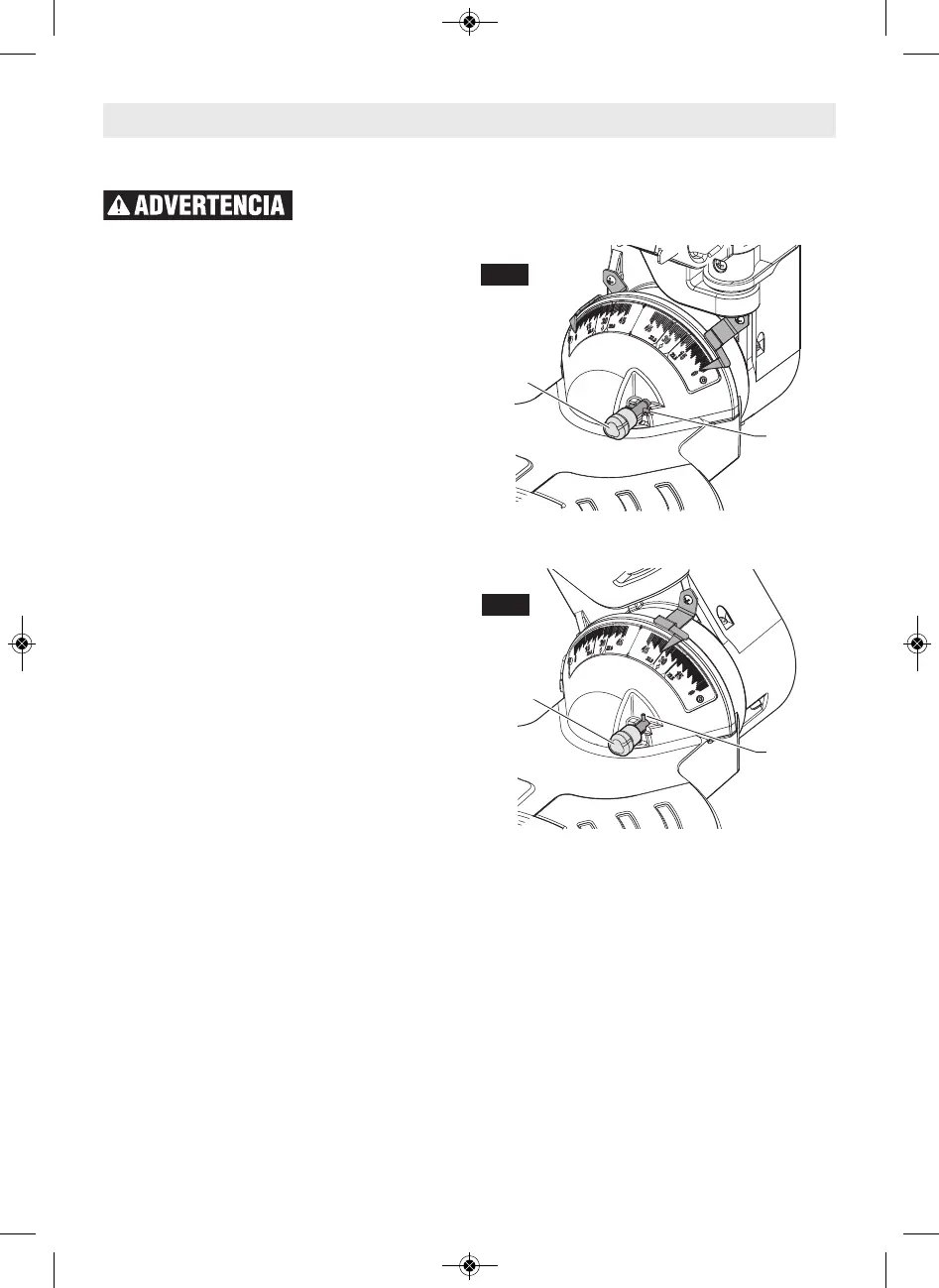

 La sierra tiene un pasador de retén del ángulo de bisel
que sólo se puede acoplar a 33.9° a la izquierda o a la
derecha. Éste es el ángulo de bisel requerido cuando se
corta moldura de corona con un “ángulo de resorte” de
38° plana sobre la mesa. NOTA: Si el pasador de retén de
bisel se acopla automáticamente a 33.9° e impide la in-
clinación de la sierra a otro ángulo, simplemente jálelo
hasta la parte delantera y rote su pasador transversal 1/4
de vuelta para que descanse en la posición desacoplada.
Si el pasador se está atorando en el interior, incline y os-
cile el cabezal de la sierra de un lado a otro mientras lo
jala (vea la figura 52).
Ajuste de la sierra para hacer un corte en bisel
1. Levante la palanca de fijación de bisel para desbloquear
(vea el artículo 14, página 131).
2. Escoja el intervalo de bisel deseado utilizando el pomo
selector del intervalo de bisel. NOTA: Si está en la posi-
ción de 0° y moviéndose al “Intervalo de 0-45°”, es posi-
ble que sea necesario mover el ensamblaje del cabezal
ligeramente hacia la izquierda antes de que se pueda
girar el pomo selector.
3. Agarre el mango principal e incline el ensamblaje del
cabezal de la sierra hasta el ángulo deseado mientras ob-
serva uno de los indicadores de ángulo de bisel. Observe
el indicador derecho cuando incline el ensamblaje hacia
la izquierda o el indicador izquierdo cuando incline el en-
samblaje hacia la derecha.
4. Continúe sujetando la sierra y empuje hacia abajo sobre
la palanca de fijación de bisel (con la mano izquierda)
para fijarla. Suelte la herramienta.
5. Siga los procedimientos de corte de troceado o corte
deslizante indicados en este manual.
Operaciones de la sierra
Cortes en bisel
Cross Pin
Bevel Angle
Detent Pin
Cross Pin
Bevel Angle
Detent Pin
Fig. 53
Fig. 52
Para realizar cortes en compuestos, ajuste el tope-guía deslizante de manera que no esté
en la trayectoria de la hoja y no interfiera con el sistema del protector.
