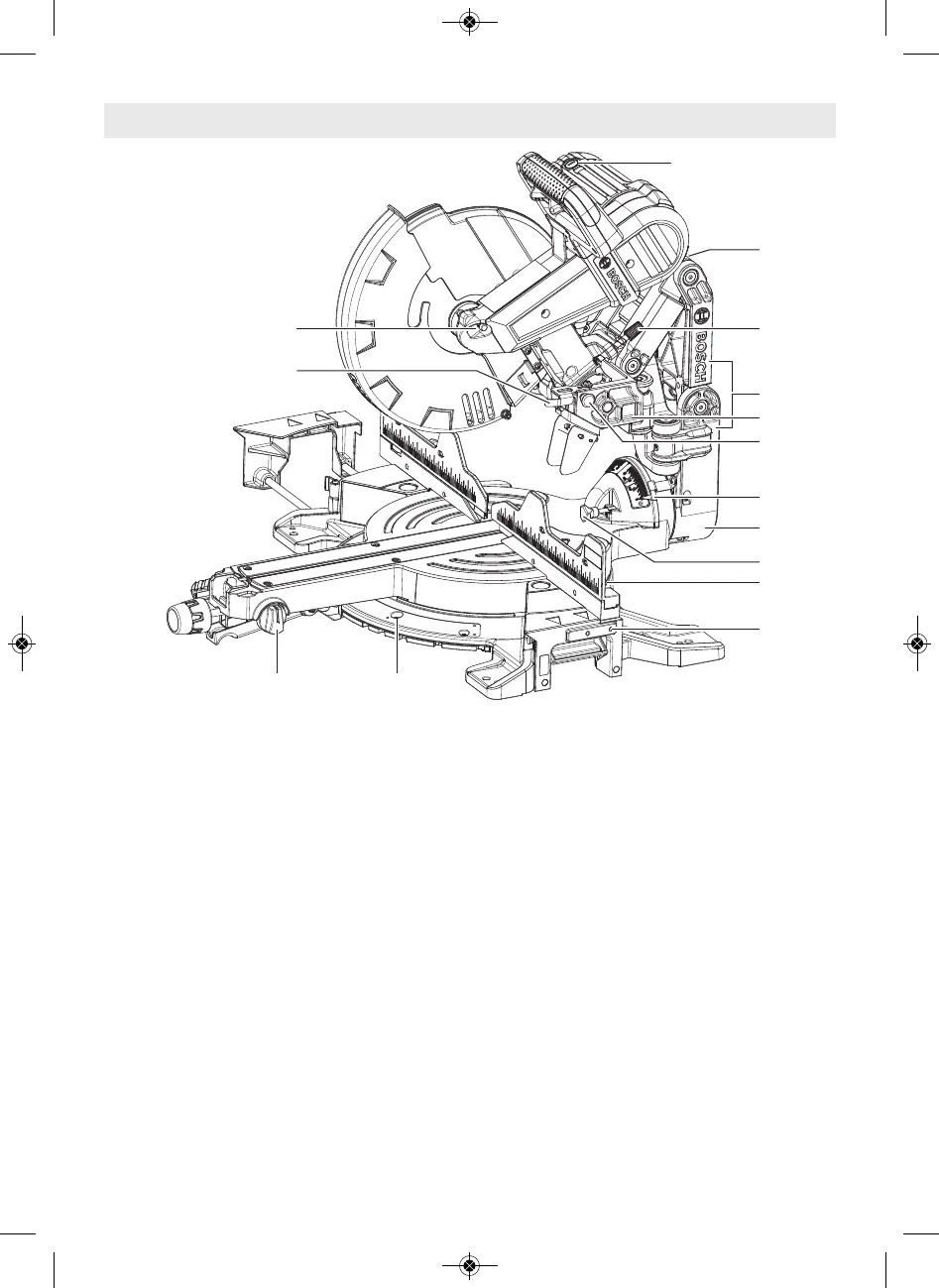

Familiarisez-vous avec votre scie à onglet
32. Vis de butée pour la profondeur de coupe– Tournez le
bout du bouton afin d’ajuster la profondeur de course de
la lame pour couper des rainures.
33. Goujon pivotant–Assure le soutien de la tête de scie, du
système de collecte de la sciure et d’autres composants
fonctionnels.
35. Mécanisme de coulissement axial – Permet à la scie de
glisser en douceur dans les deux sens. Il peut être verrouillé
en position de retrait maximum ou d’allongement maxi-
mum.
36. Échelle de biseau et pointeurs –L’échelle de biseau est
grande et orientée à un angle ; ceci permet à l’utilisateur de
lire facilement les angles de biseau. Le pointeur indique
quel est l’angle courant.
37. Goujon de biseau – Fournit un soutien rotatif pour tous
les composants la scie à onglet au-dessus de la table.
38. Broche de détente du biseau (réglage pour moulure de
couronne ment) – Quand elle est engagée, elle verrouille
l’ensemble de tête à l’angle de biseau de 33,9° vers la
gauche ou vers la droite.
39. Emplacements des goujons de fixation – Deux orifices
pour goujons verticaux dans la base –fournis pour insérer
la bride de fixation (article 30).
40. Vis de la plaque de détente d’onglet–Quatre vis acces-
sibles par les trous pratiqués dans l’échelle d’onglet. Ces
vis sont desserrées pour permettre le réglage de la position
de la plaque de détente.
41. Bouton du sélecteur de plage d’angles de biseau– Per-
met la sélection de trois plages d’angles de biseau : « 0-45°
à gauche », « 0-45° à droite » ou « Angle de biseau max. à
47° ».
42. Verrouillage de l’arbre – Appuyez sur le bouton de ver-
rouillage de l’arbre pour empêcher la lame de tourner
lorsque vous desserrez ou serrez le bouton de fixation de
l’arbre pendant le retrait ou l’installation de la lame.
43. Goujon de verrouillage de l’ensemble de tête–Elle sert
à verrouiller l’ensemble de tête en position abaissée pour
le transport.
44. Contrôleur du mouvement de coulissement–Il peut s’a-
juster pour contrôler le mouvement du mécanisme de
coulissement.
45. Trous de montage pour butée de longueur ou butée de
couronne en option.
