1 692 104 610 2015-01-14| Robert Bosch GmbH
10 | HTD 6xx | Erklärung der Messwertede

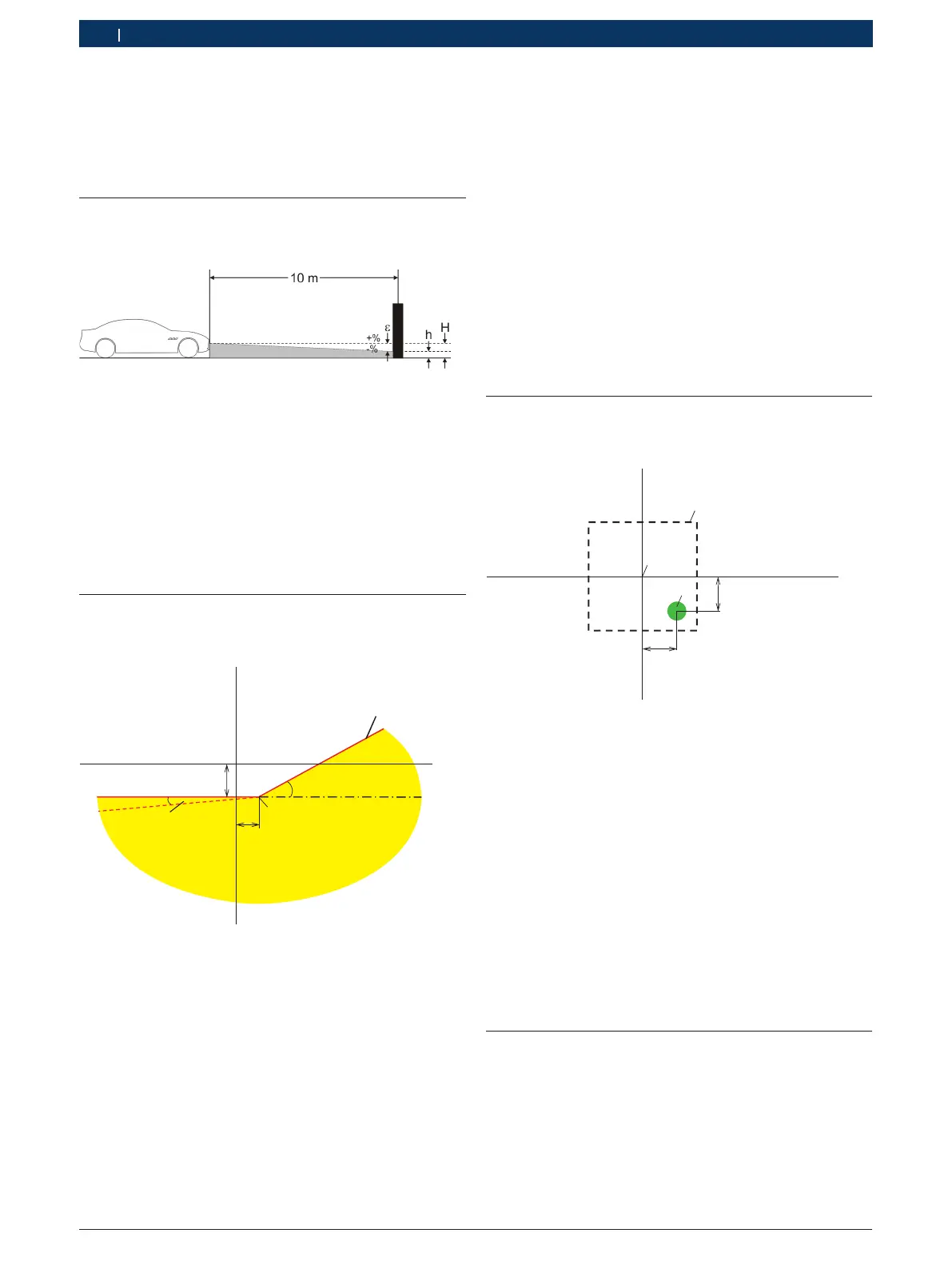

4. Erklärung der Messwerte
Die folgenden Kapitel erklären die wichtigsten Mess-
größen, die beim Einstellen der Scheinwerfer benötigt
werden.
4.1 Nickwinkel
Die folgende Abbildung zeigt die Definition des Nick-
winkels.
Fig. 11: Definition des Nickwinkels
R "H": Höhe des Scheinwerferzentrums vom Boden aus
gemessen
R "h": Höhe des Bildes, das vom Scheinwerfer in 10 m
Entfernung projiziert wird, vom Boden aus gemessen
R "e": Nickwinkel, wird nach folgender Formel berech-
net:
e = [(H-h) / 1000] x 100
4.2 Abblendlicht
Die folgende Abbildung illustriert die wichtigsten Mess-
größen für das Abblendlicht.
hh
v
v‘
HV
α
β
A
B
C
D
Fig. 12: Messgrößen für Abblendlicht
R "A": Hell-Dunkel-Grenze, die aus zwei Teilen besteht:
$ horizontaler Teil,
$ ansteigende Gerade, die auch als "Schulter" be-
kannt ist. Die Hell-Dunkel-Grenze muss innerhalb
des Toleranzbereichs durch die Richtlinie festge-
legt werden.
R "B": Knickpunkt beim asymmetrischen Licht;
Mittelpunkt beim symmetrischen Licht.
R "C": Abweichung des Knickpunktes von der verti-
kalen Richtung (auch als Nickwinkel bekannt). Der
Wert wird immer als Absolutwert angezeigt; folgende
Einheiten sind möglich:
%, cm / 10 m, Grad
R "D": Abweichung des Knickpunktes von der horizon-
talen Richtung. Der Wert wird immer als Absolutwert
angezeigt; folgende Einheiten sind möglich:
%, cm / 10 m, Grad
R "α": Winkel zwischen der "Schulter" und des horizon-
talen Teils der Hell-Dunkel-Grenze (beim asymmetri-
schen Abblendlicht auch Gierwinkel genannt).
R "b": Winkel zwischen dem linken Teil der Hell-Dun-
kel-Grenze und der Horizontalen (auch Rollwinkel
genannt, beträgt in der Regel 0°).
4.3 Fernlicht
Die folgende Abbildung illustriert die wichtigsten Mess-
größen für das Fernlicht.
hh
v
v‘
HV
E
F
G
H
I
Fig. 13: Messgrößen für Fernlicht
R "E": Nullpunkt des Scheinwerfer-Einstellgerätes
(Zentrum des Scheinwerfers). Dieser Punkt ist die
Basis für die Messwerte. Abweichungen werden von
diesem Punkt aus vermessen.
R "F": Toleranzbereich. Der Hot-Spot des Fernlichts
sollte sich innerhalb dieses Feldes befinden.
R "G": Hot-Spot.
R "H": Horizontaler Abstand des Hot-Spots vom Mittel-
punkt. Folgende Einheiten sind möglich:
%, cm / 10 m, Grad
R "I": Vertikaler Abstand des Hot-Spots vom Mittel-
punkt. Folgende Einheiten sind möglich:
%, cm / 10 m, Grad
4.4 Nebelscheinwerfer
Der Nebelscheinwerfer wird in ähnlicher Weise wie das
Abblendlicht gemessen. Der Unterschied besteht darin,
dass die Hell-Dunkel-Grenze nicht abknickt, sondern
eine durchgehende horizontale Linie bildet.
