1 692 104 610 2015-01-14| Robert Bosch GmbH
12 | HTD 6xx | Erklärung der Messwertede

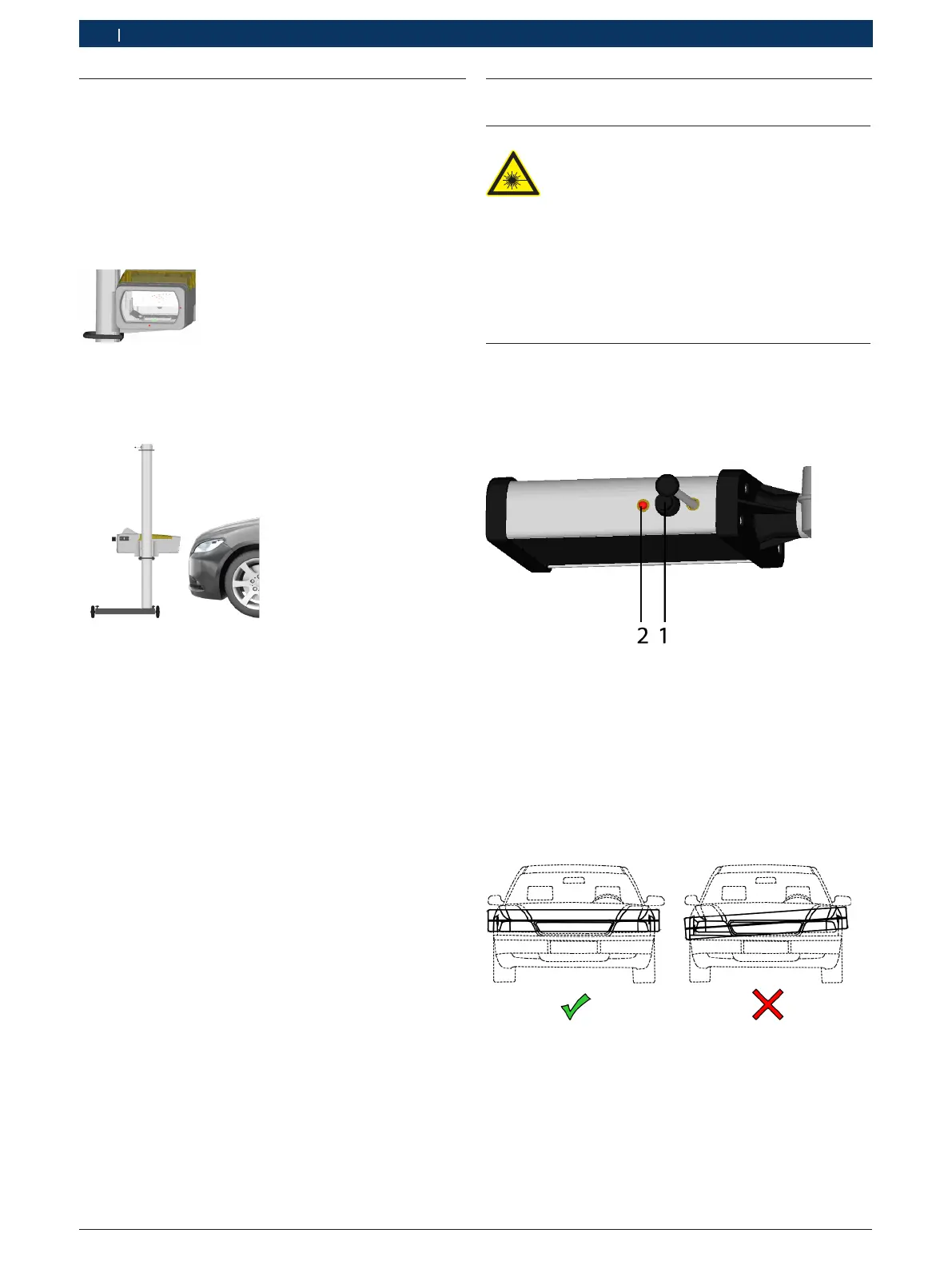

5.4 Ausrichten am Fahrzeug
Laserstrahlung kann die Netzhaut schädigen.
Schwere Augenschäden können die Folge sein.
¶ Laserstrahl niemals auf Personen, insbe-
sondere auf Gesicht und Augen, richten.
¶ Niemals direkt in die Laserquelle sehen.
¶ Spiegelungen vermeiden, z.B. durch Abde-
cken, Entfernen von spiegelnden Oberflä-
chen in der Umgebung des Laserstrahls,
¶ Bestimmungsgemäßen Gebrauch beach-
ten.
1. Zwei Teile im vorderen Bereich des Fahrzeugs su-
chen, beispielsweise die beiden Scheinwerferränder.
2. Ausricht-Laser einschalten.
1. Ein/Ausschalter
2. Statusanzeige Warn-LED
3. Die Säule mit dem Lichtkasten soweit drehen, bis
die beiden Bezugspunkte mit der vom Ausricht-Laser
projizierten Linie übereinstimmen.
4. Ausricht-Laser ausschalten.
"Das Scheinwerfer-Einstellgerät ist korrekt ausgerich-
tet, wenn der Laserstrahl parallel zu zwei symmetri-
schen Bezugspunkten der Frontseite des fahrzeugs
liegt.
Fig. 18: Gerät am Fahrzeug ausfluchten
! Bei schlechter Reflexion des Laserstrahls muss
beispielsweise ein Kotflügelschoner oder ähnliches
auf das Fahrzeug gelegt werden, um den Laserstrahl
besser zu erkennen.
5.3 Gerät platzieren
¶ Das Gerät ca. 30 cm vor den Scheinwerfer, der ge-
prüft werden soll, fahren.
! Die Kreuz-Laser-Funktion ermöglicht eine einfache
Positionierung des Scheinwerfer-Einstellgerätes. Das
Scheinwerfer-Einstellgerät muss zum Zentrum des
Scheinwerfers ausgerichtet sein.
! Vor der Aktivierung erscheint eine Warnmeldung
"Achtung! Laser wird aktiviert" auf dem LCD-Display.
Fig. 17: Scheinwerfer-Einstellgerät platzieren
"Das Gerät kann am Fahrzeug ausgerichtet werden.
