3.4.3 Painel de controlo
O regulador dos faróis é comandado através do painel
de controlo (com display LCD e retroiluminação).

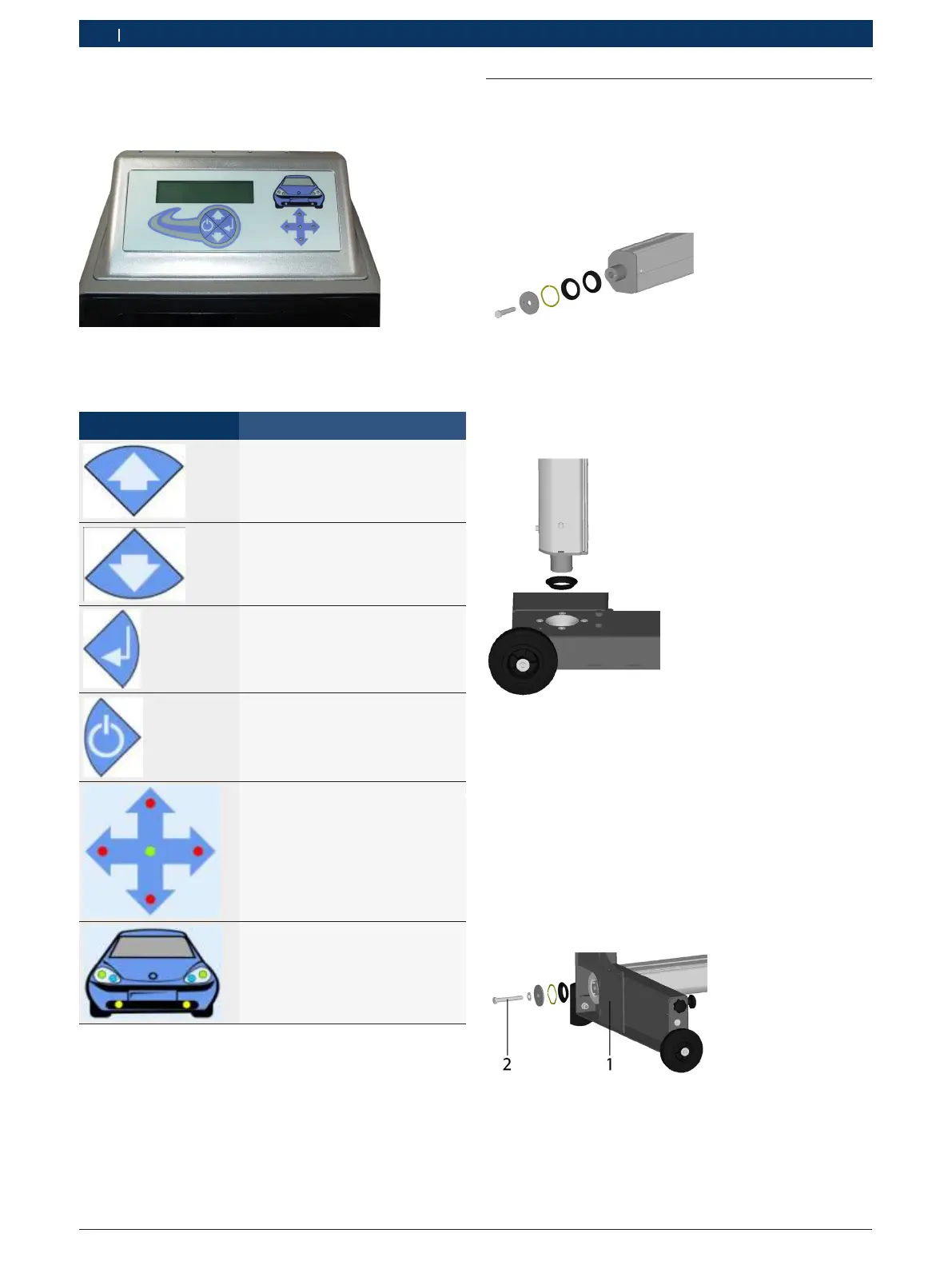

Fig. 3: Painel de controlo
Ele contém os seguintes símbolos:
Símbolo Função
Botão para aumentar os valores.
Botão para reduzir os valores.
Tecla Enter.
Para confirmar e passar para
o ponto do menu seguinte.
Botão ON-OFF.
Premindo prolongadamente:
ligar e desligar
Premindo brevemente: voltar atrás.
Os LEDs indicam a posição dos
faróis:
R Verde = posição correta,
R Vermelho = o farol ilumina
uma distância demasiado
grande na direção indicada.
Os LEDs indicam qual o farol que
está a ser testado.
Tab. 1: Símbolos do painel de controlo
3.5 Montagem
Montar o aparelho
Montagem do aparelho:
1. Remover a coluna e soltar o parafuso, a anilha, a
mola ondulada e o anel de rolamento do pino.
Fig. 4: Preparar a coluna
2. Inserir a coluna no carrinho de rodas. Aqui, ter em atenção a
centragem do anel de acoplamento que se encontra no meio.
Fig. 5: Inserir a coluna no carrinho de rodas.
3. Voltar a colocar o parafuso e a anilha. Observar para que
o anel de rolamento posicionado na coluna seja centra-
lizado. Apertar o parafuso até que este atinja o batente,
eliminando assim a folga do suporte. Apertar em mais um
quarto de volta, tendo sempre em atenção o alinhamento.
i O parafuso deve ser novamente apertado uma vez
por ano. O torque de aperto é de 20 Nm.
Fig. 6: Aparafusar a coluna ao carrinho de rodas
1 Carrinho com rodas
2 Parafuso de fixação
