134 | HTD 6xx | Popis produktucs

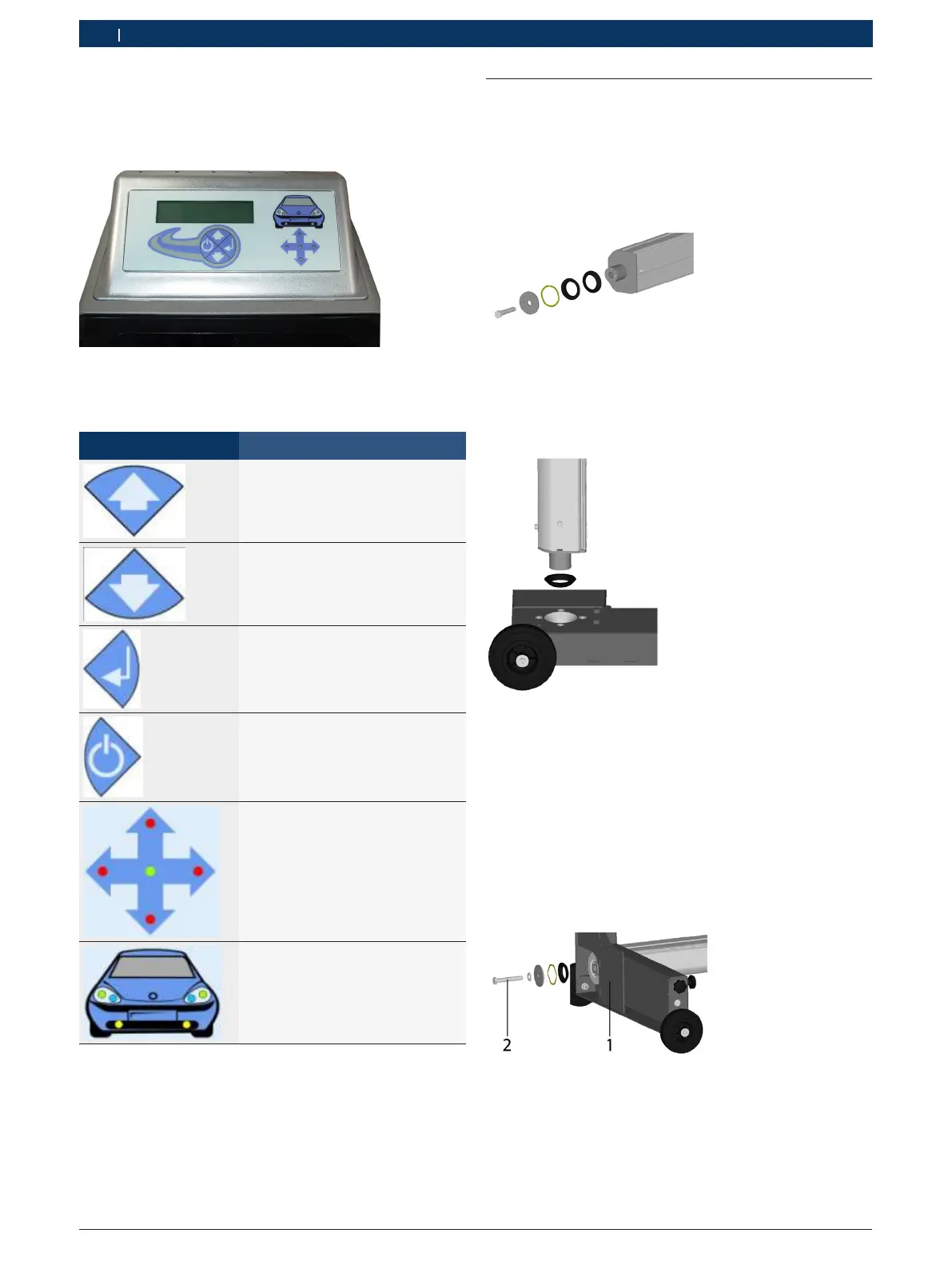

3.4.3 Obslužný panel
Přístroj na seřizování světlometů se obsluhuje pomocí
obslužného panelu (s displejem LCD a osvětlením
pozadí).
Obr. 3: Obslužný panel
Obsahuje tyto symboly:
Symbol Funkce
Tlačítko ke zvýšení hodnot.
Tlačítko ke snížení hodnot.
Tlačítko Enter.
Pro potvrzení a přechod k další
položce menu.
Tlačítko ZAP.-VYP.
Při dlouhém stisknutí: zapnutí
avypnutí
Při krátkém stisknutí: zpětný chod
Diody LED zobrazují polohu
světlometu:
R zelená = správná poloha,
R červená = světlomet svítí příliš
daleko zobrazeným směrem.
Diody LED zobrazují, který světlomet
je testován.
Tab. 1: Symboly obslužného panelu
3.5 Montáž
3.5.1 Montáž zařízení
Montáž zařízení:
1. Uchyťte sloupek a uvolněte šroub, podložku, vlnité
pružiny a ložiskový kroužek čepu.
Obr. 4: Příprava sloupku
2. Sloupek nastrčte do vozíku. Dbejte na to, aby
byl kroužek spojky, který se mezi nimi nachází,
vycentrovaný.
Obr. 5: Sloupek nastrčte do vozíku.
3. Opět umístěte šroub a podložku. Dbejte přitom na
to, aby byl ložiskový kroužek, který leží na sloupku,
vycentrovaný. Dotáhněte šrouby tak, až je dosaženo
dorazu a tím nulová vůle stojanu. Dotáhněte o další
čtvrtinu otáčky, přitom vždy dbejte na vyrovnání.
i Šroub musí být každý rok dotahován. Utahovací
moment 20Nm.
Obr. 6: Přišroubování sloupku na vozíku
1 Vozík
2 Upevňovací šroub
4. Sestavu opět vertikálně umístěte a zkontrolujte
správné vyrovnání mezi vozíkem a sloupkem a
otočení sloupku.
5. Vybalte světelný rozvadeč a odstraňte upevňovací
šrouby. Dbejte na to, aby slyšitelně zapadla.
