1 692 104 610 2015-01-14| Robert Bosch GmbH
78 | HTD 6xx | Produktbeskrivningsv

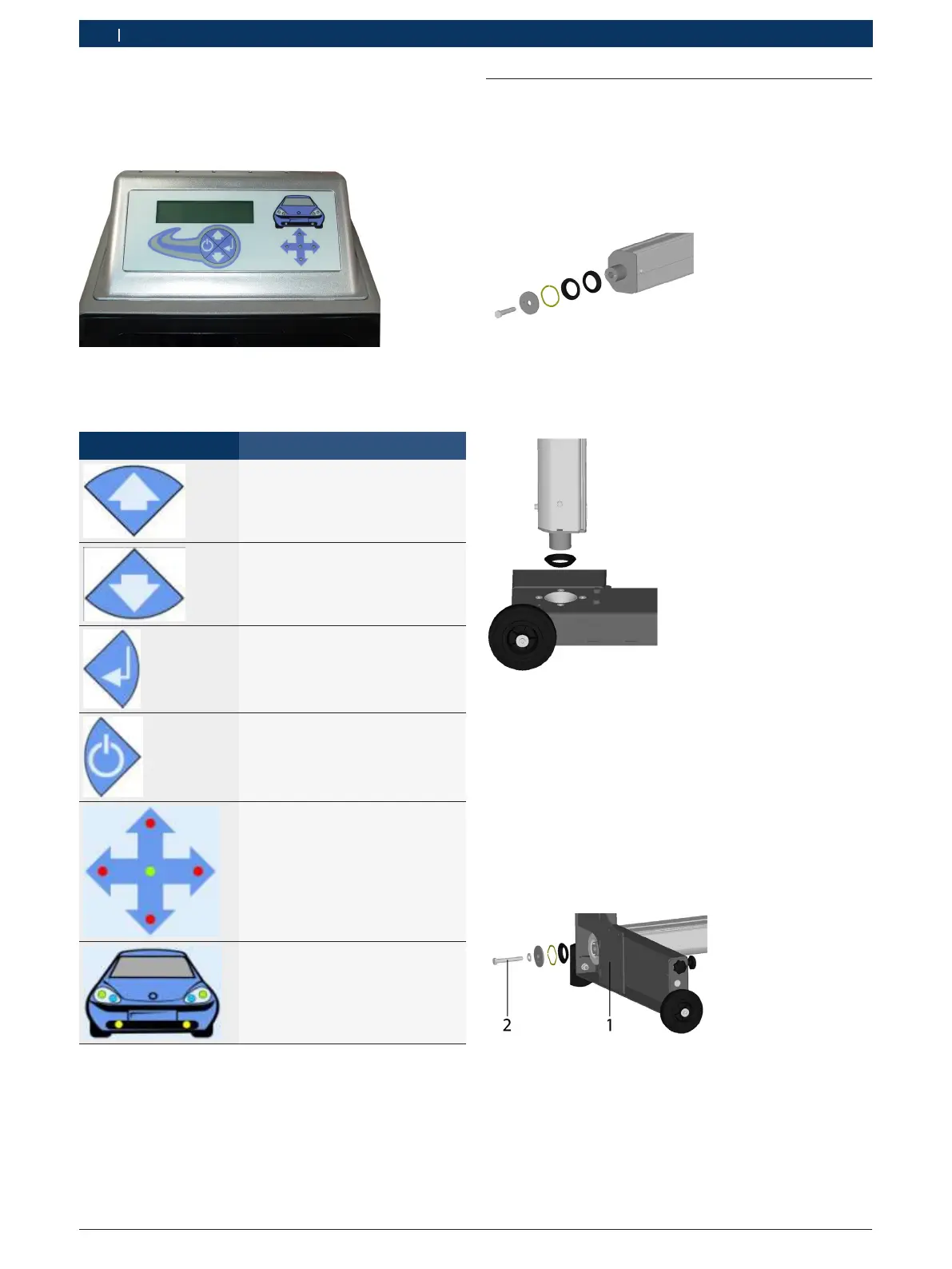

3.4.3 Manöverpanel
Inställningsapparaten för strålkastare manövreras på
manöverpanelen (med LCD-display och bakgrunds-
belysning).
Fig. 3: Manöverpanel
På manöverpanelen används följande tecken:
Tecken Funktion
Knapp för att höja värdena.
Knapp för att sänka värdena.
Enter-knapp.
För kvittering och för hopp till nästa
menypunkt.
ON-OFF-knapp.
Vid lång tryckning: Till- och
frånslagning
Vid kort tryckning: Återgång.
Lysdioderna indikerar
strålkastarläget:
R Grön = riktigt läge,
R Röd = strålkastaren lyser för
långt i den visade riktningen.
Lysdioderna visar vilken strålkastare
som prövas.
Tab. 1: Manöverpanelens tecken
3.5 Montering
Montering av apparaten
Montering:
1. Ta pelaren och lossa skruven, mellanläggsbrickan,
vågfjädern och lagerringen från bulten.
Fig. 4: Förbered pelaren
2. Stick in pelaren i rullvagnen. Se därvid till att den
mellanliggande kopplingsringen centreras.
Fig. 5: Stick in pelaren i rullvagnen
3. Sätt i skruven och mellanläggsbrickan igen. Se till att
lagerringen som ligger på pelaren centreras. Dra åt
skruven tills det tar emot så, att stativet står stadigt
utan spel. Vrid ytterligare ett kvarts varv och iaktta
därvid hela tiden centreringen.
i Skruven måste efterdras årligen. Åtdragningsmomen-
tet är 20 Nm.
Fig. 6: Skruva fast pelaren på rullvagnen
1 Rullvagn
2 Fästskruv
4. Placera anordning åter vertikalt och kontrollera den
riktiga centreringen mellan rullvagnen och pelaren
och pelarens vridning.
