1 692 104 610 2015-01-14| Robert Bosch GmbH
Productbeschrijving | HTD 6xx | 91 nl
3.4 Beschrijving van het apparaat
3.4.1 Overzicht
Het koplampinstelapparaat is geschikt voor de controle
van alle koplamptypes van motorfietsen, motorvoertui-
gen en algemene bedrijfsvoertuigen. Het apparaat is op
rubberen wielen verplaatsbaar of kan als vast station
geïnstalleerd worden (met zijdelings verplaatsen op
rails). Fig. 1 toont de belangrijkste componenten.

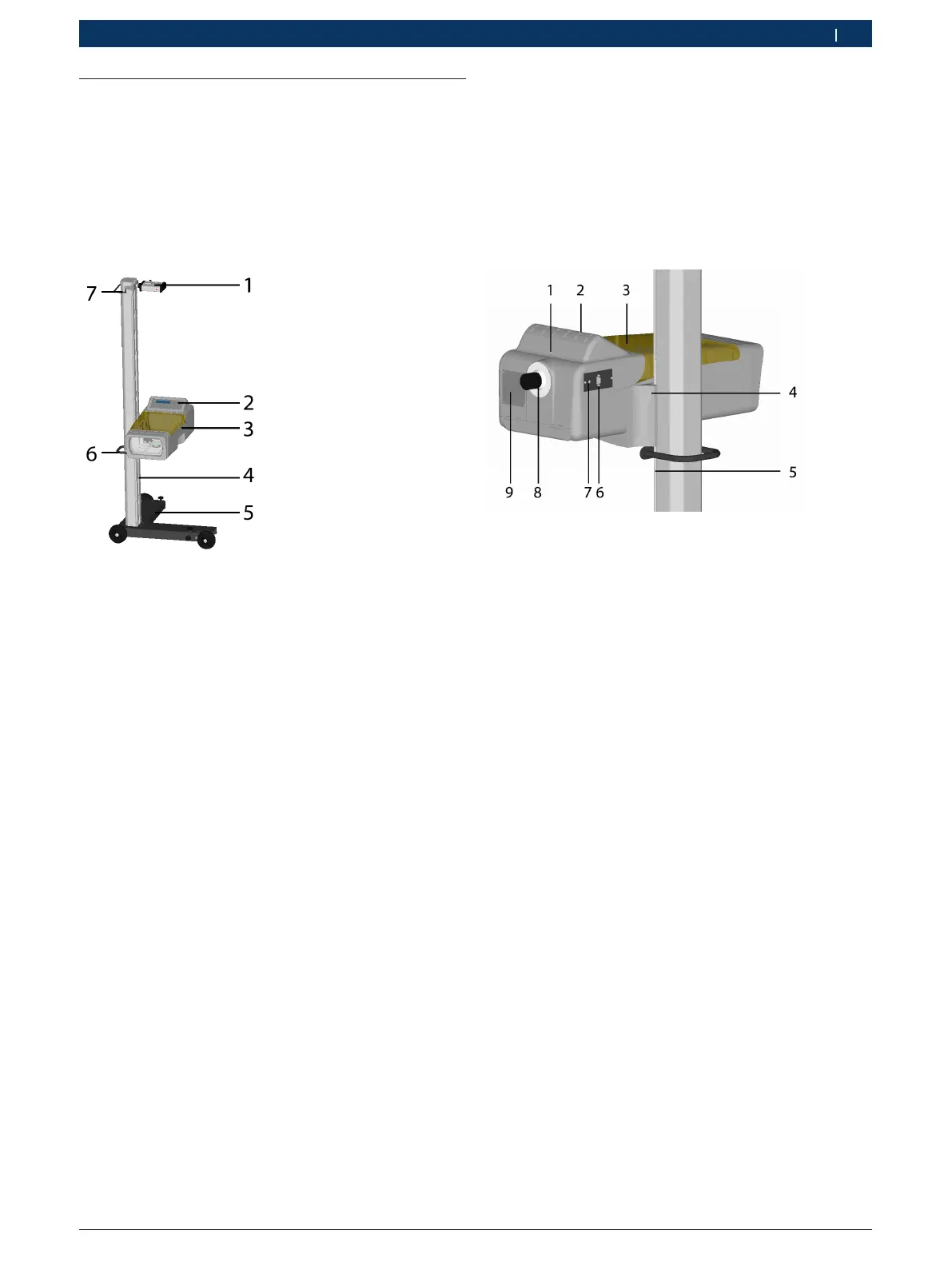

Fig. 1: Componenten
1 Uitlijnlaser
2 Bedieningspaneel met LCD-display
3 Lichtkast
4 Zuil
5 Rolwagen
6 Handgreep aan de zuil
7 Handgreep
R Uitlijnlaser:
voor het uitlijnen van het apparaat aan het voertuig.
R Bedieningspaneel:
bevat de bedieningselementen en een LCD-display.
R Lichtkast:
is aan de zuil gemonteerd en kan met een hand in de
hoogte versteld worden.
R Zuil:
kan ca. 30° gedraaid worden, voor het uitlijnen aan
het voertuig. Aan de zuil is een centimeterschaal
aangebracht om de lichtkast precies op de koplamp
te positioneren. In de zuil is een tegengewicht aan
een kabel gemonteerd (hoogteverstelling van de
lichtkast).
R Rolwagen:
voor het verplaatsen van het apparaat. Drie van de
vier wielen kunnen in de hoogte versteld worden.
3.4.2 Lichtkast
De lichtkast bevat de componenten voor de controle en
instelling van de voertuigkoplampen.
Fig. 2: Lichtkast
1 Bevestigingsschroef voor bedieningspaneel
2 Bedieningspaneel
3 Waterpas voor horizontale uitlijning
4 Glijschoen voor de hoogteverstelling
5 Maatschaal
6 Seriële interface
7 Aansluitbus voor batterijlader
8 Schaalwiel voor hellingshoek
9 Optioneel: printer
Het bedieningspaneel wordt door een bevestigings-
schroef vastgezet en kan indien nodig 180° gedraaid
worden.
De lichtkast bevat een laserinrichting voor het vinden
van het middelpunt van de koplamp. Hierbij wordt een
laserkruis op de koplamp geprojecteerd.
