1 692 104 610 2015-01-14| Robert Bosch GmbH
146 | HTD 6xx | Kullanılan sembollertr
3.4 Cihazın tarifi
3.4.1 Genel bakış
Far ayar cihazı motorlu araçların, genel ticari araçların
ve motorsikletlerin tüm far tiplerinin kontrolü
için uygundur. Cihaz, kauçuk tekerlekler üzerinde
sürülebilmektedir veya sabit istasyon olarak kurulabilir
(raylar üzerinde yanal sürme olanağıyla). Şek.1 en
önemli komponentleri göstermektedir

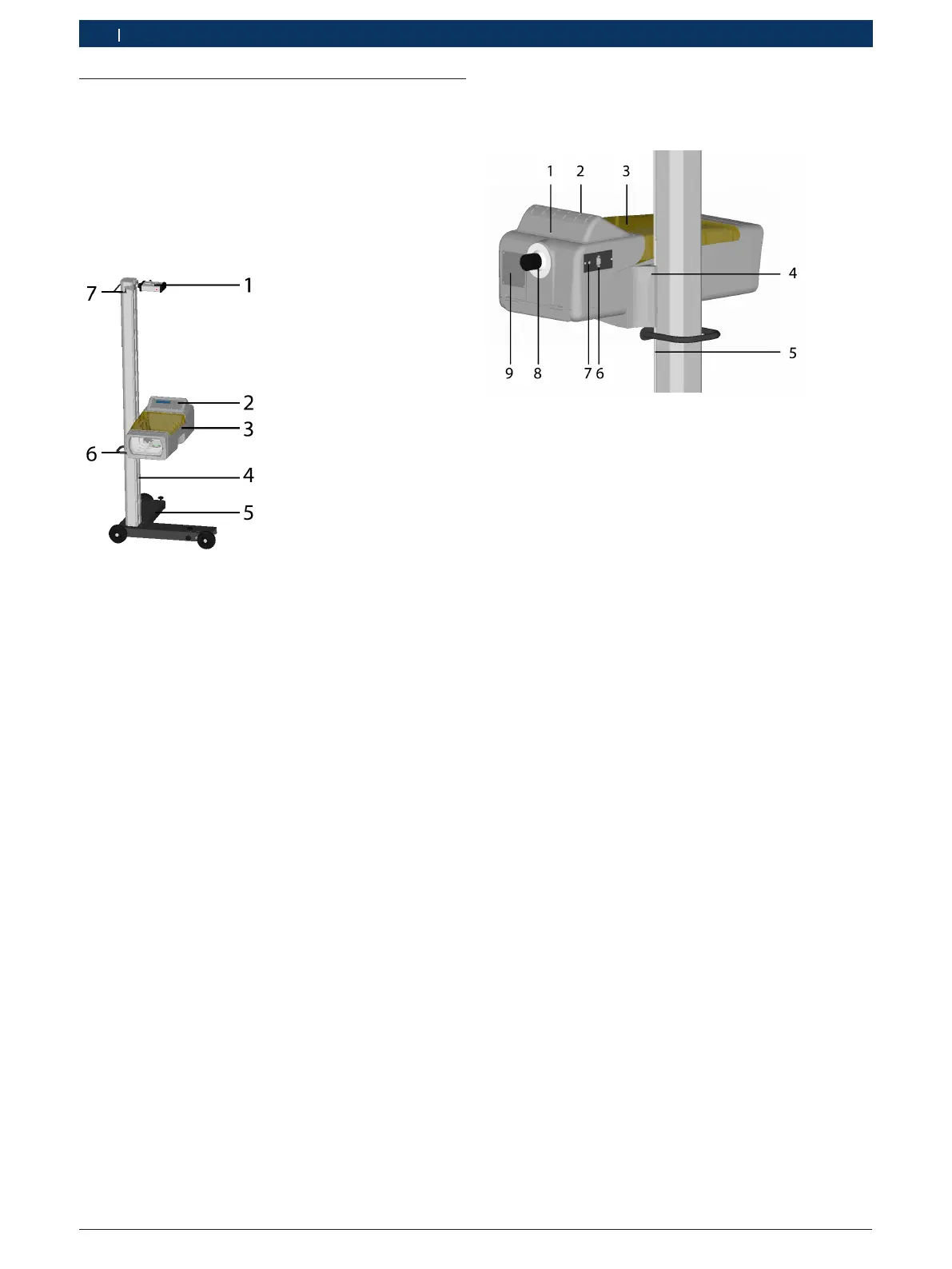

Şek. 1: Komponentler
1 Hizalama lazeri
2 LCD ekranlı kumanda paneli
3 Işık kutusu
4 Kolon
5 Makaralı araba
6 Kolondaki kol
7 Kol
R Hizalama lazeri:
Cihazı araçta hizalamak için kullanılır.
R Kumanda paneli:
Kumanda öğeleri ve bir LCD ekranından oluşur.
R Işık kutusu:
Kolona monte edilmiş ve bir elle yükseklik ayarı
yapılabilir.
R Kolon:
Araca göre hizalamak için yakl. 30° döndürülebilirdir.
Kolonda bir santimetre kadranı mevcuttur ve ışık
kutusunu tam olarak fara göre konumlandırma
olanağını verir. Kolon içerisinde halata bağlı bir
kontra ağırlık mevcuttur (ışık kutusunun yükseklik
ayarı).
R Makaralı arabalı:
Cihazı sürmek için kullanılır. Dört tekerleğin üçünün
yüksekliği ayarlanabilmektedir.
3.4.2 Işık kutusu
Işık kutusunda araç farlarını kontrol etmek ve ayarlamak
için gerekli komponentler yer almaktadır.
Şek. 2: Işık kutusu
1 Kumanda paneli için sabitleme cıvatası
2 Kumanda paneli
3 Yatay hizalama için su terazisi
4 Yükseklik ayarı için kaydırma pabucu
5 Ölçüm kadranı
6 Seri arabirim
7 Akü şarj cihazı için bağlantı yuvası
8 Eğim açısı için kadran tekeri
9 Opsiyonel: Yazıcı
Kumanda paneli bir sabitleme cıvatasıyla
sabitlenmektedir ve ihtiyaç halinde 180° döndürülebilir.
Işık kutusunda, farın orta noktasını bulmak için bir lazer
düzeneği yer alır. Bu işlemde lazer işareti farın üzerine
projekte edilir.
