Produktbeskrivning | HTD 6xx | 77 sv
3.4 Apparatbeskrivning
3.4.1 Översikt
Inställningsapparaten för strålkastare är lämplig för
kontroll av alla strålkastartyper på motorcyklar, fordon
och allmänna nyttofordon. Apparaten kan vara mobil
på gummihjul eller installeras som fast station (med
skenor för rörelse i sidled). Fig.1 visar de viktigaste
komponenterna.

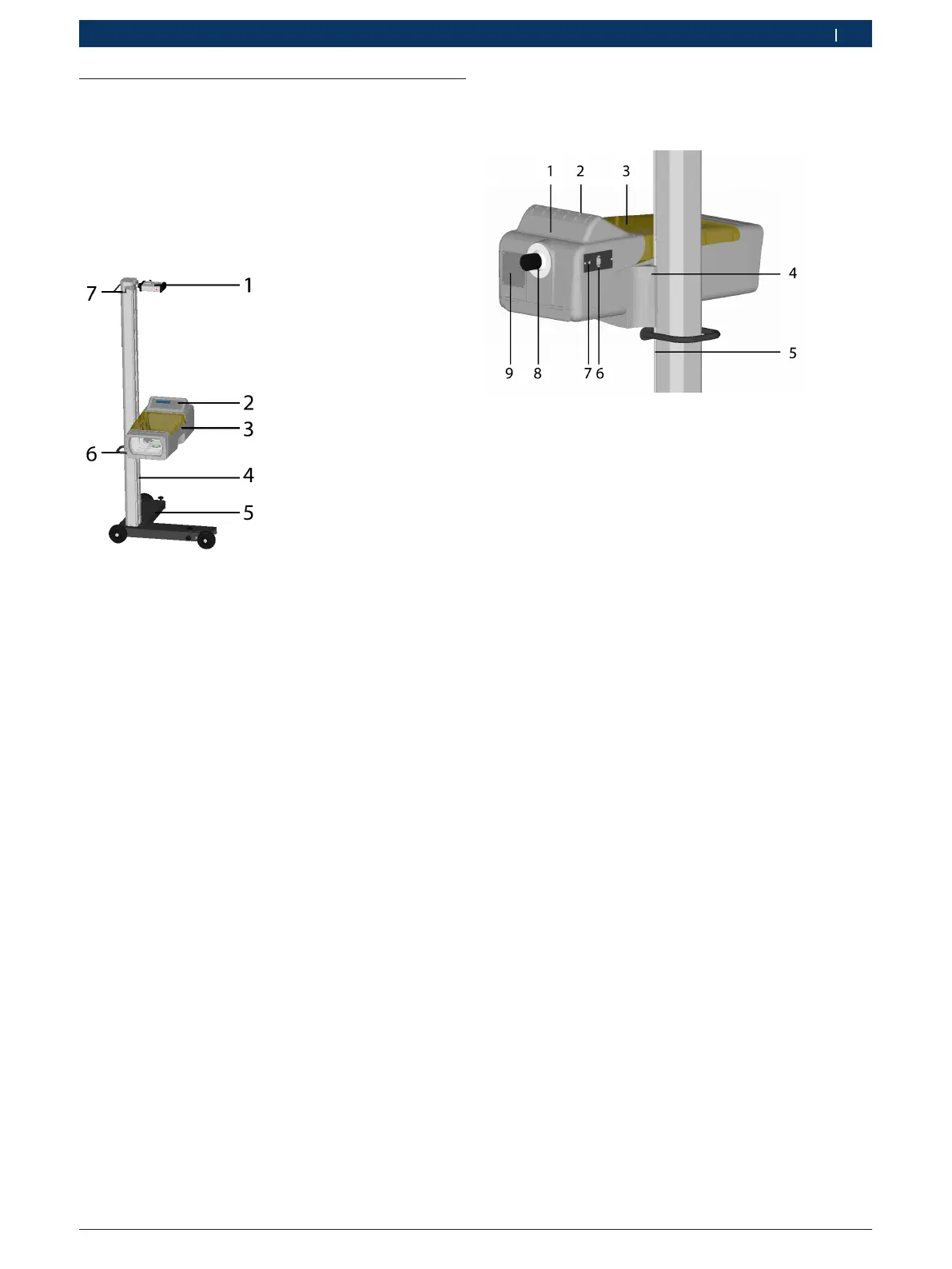

Fig. 1: Komponenter
1 Nivelleringslaser
2 Manöverpanel med LCD-display
3 Ljuslåda
4 Pelare
5 Rullvagn
6 Handtag i pelaren
7 Handtag
R Nivelleringslaser:
För nivellering av apparaten vid fordonet.
R Manöverpanel:
Innehåller manöverorganen och en LCD-display.
R Ljuslåda:
Är monterad på pelaren och kan ställas in i höjd med
en hand.
R Pelare:
Kan vridas ca 30°, för inställning vid fordonet. Pela-
ren är försedd med en centimeterskala för att posi-
tionera ljuslådan exakt i förhållande till strålkastaren.
I pelaren är en motvikt monterad i en lina (ljuslådans
höjdinställning).
R Rullvagn:
För förflyttning av apparaten. Tre av de fyra hjulen
kan ställas in i höjd.
3.4.2 Ljuslåda
Ljuslådan innehåller komponenterna för kontroll och
inställning av fordonsstrålkastare.
Fig. 2: Ljuslåda
1 Fästskruv för manöverpanel
2 Manöverpanel
3 Vattenvåg för horisontal inställning
4 Gejdsko för höjdinställning
5 Måttskala
6 Seriellt gränssnitt
7 Anslutningsuttag för batteriladdare
8 Skalratt för lutningsvinkel
9 Tillval: Skrivare
Manöverpanelen fixeras med en fästskruv och kan vid
behov vridas 180°.
Ljuslådan innehåller en laseranordning för att finna
strålkastarens mittpukt. Därvid projiceras ett laserkors
på strålkastaren.
