20

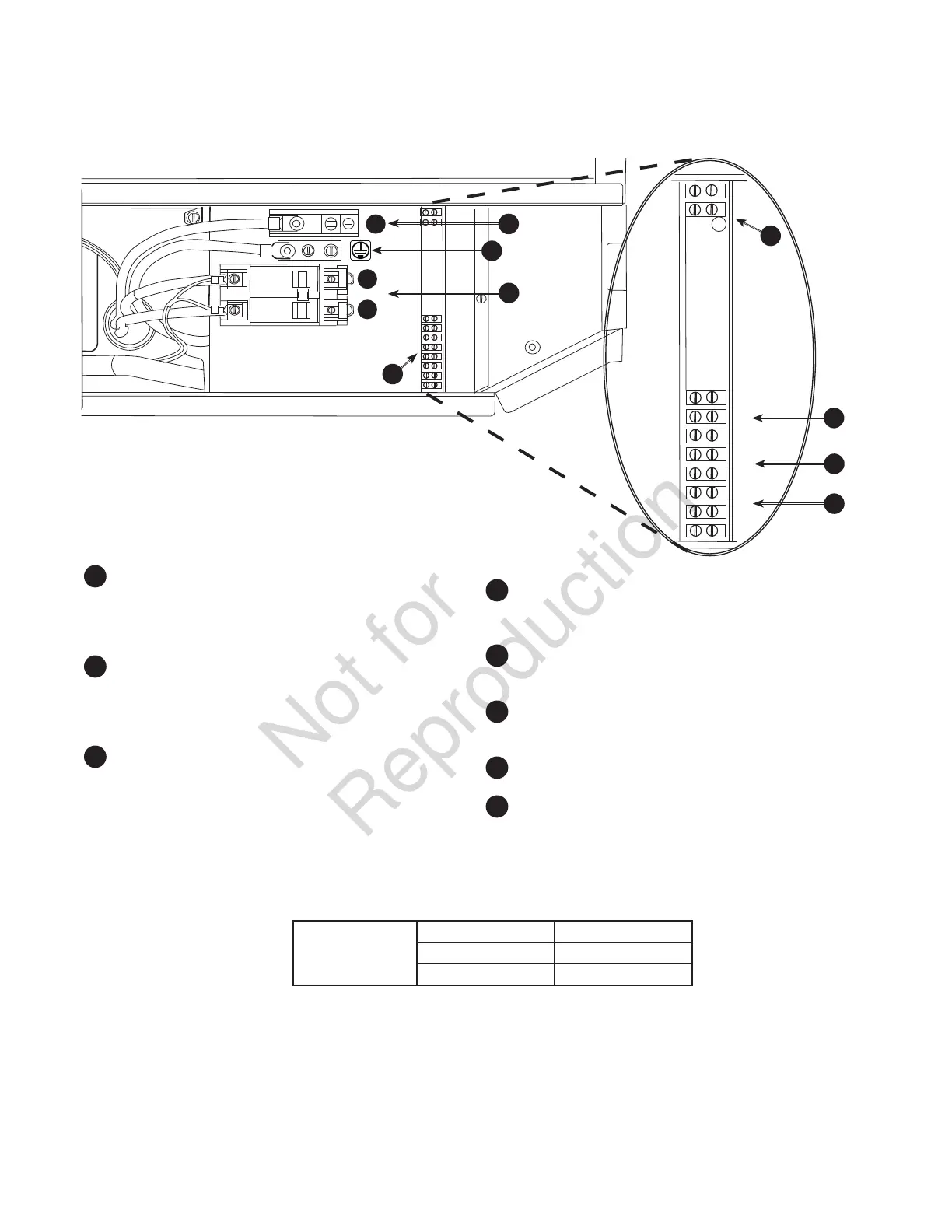

Connecteurs du système
Les connexions de tension basse pour signaler les contacts de défaillance, la communication du commutateur de
transfert et auxiliaire 12 V CC sont faites via un bornier connecté sur place dans la zone du tableau de commande.
Comparer cette illustration à votre génératrice afin de vous familiariser avec l’emplacement de ces connexions.
• Pour la connexion de puissance de sortie (Ligne 1, Ligne 2, Neutre, et Mise à la terre), consulter le tableau suivant :
17 kW 20 kW
21 mm
2
[4AWG] Cu 21 mm
2
[4AWG] Cu
27 mm
2
[3AWG] Al 34 mm
2
[2AWG] Al
• Référence NEC 2014 tableau 310.15 (B) (16) • Utiliser le Code électrique national pour les facteurs de correction et le calcul des
sections de fil
• Système métrique arrondi pour simplicité.
• Pour la communication du commutateur de transfert, utiliser un fil 300 V 90 °C à deux conducteurs torsadés de 1 mm
2
[18 AWG]
pas plus de 200 pi de long.
• Lors du raccordement au bornier, ne fixer qu'un fil à chaque vis de connexion.
• Serrer les vis du bornier à 0,49 newton-mètre [4,4 lb/po].
• Serrer les vis du bornier à 5 newton-mètre [45 lb/po].
A
- Bornier à deux broches —Utilisé pour
connecter le courant de 240 V CA du bloc-
fusibles du CTA au tableau de commande. Ne
connecter qu’un fil par borne. Utiliser un fil 2,5
mm
2
[14 AWG] d'au moins 300 volts.
B
- Contacts de défaillance — Utiliser les bornes
NO, COM et NC pour raccorder une alarme,
un voyant, etc. pour vous alerter en cas de
défaillance. Les contacts inversent leur état (NO
devient NC et vice versa) en cas de défaillance.
C
– Communication du commutateur de
transfert (TxRx et TxRx GND) — Se
connecter au tableau de commande du
commutateur de transfert pour l'interface de
communication à l'aide d'un fil à paire torsadée
de calibre 1 mm
2
[18 AWG].
D
– Connexion +LED et GND — Non requise pour
moniteur sans fil inclus. Offert pour l’accessoire
de panneau d’état du système à télécommande
câblée en option, #6154.
E
- Bornier à huit broches — Utilisé pour
connecter les fils de signal au tableau de
commande. Ne connecter qu’un fil par borne.
F
- Raccord d’alimentation (ligne 1 et ligne 2)
— Raccord d’alimentation au commutateur de
transfert.
G
- Connexion mise à la terre — Connecter au fil
de mise à la terre du commutateur de transfert
H
- Connexion neutre — Connecter au fil neutre du
commutateur de transfert.
25
26
1
2
3
4
5
6
7
8
]
]
]
]
L1
N
L2
B
C
F
H
G
D
A
E
