Not for
Reproduction
21

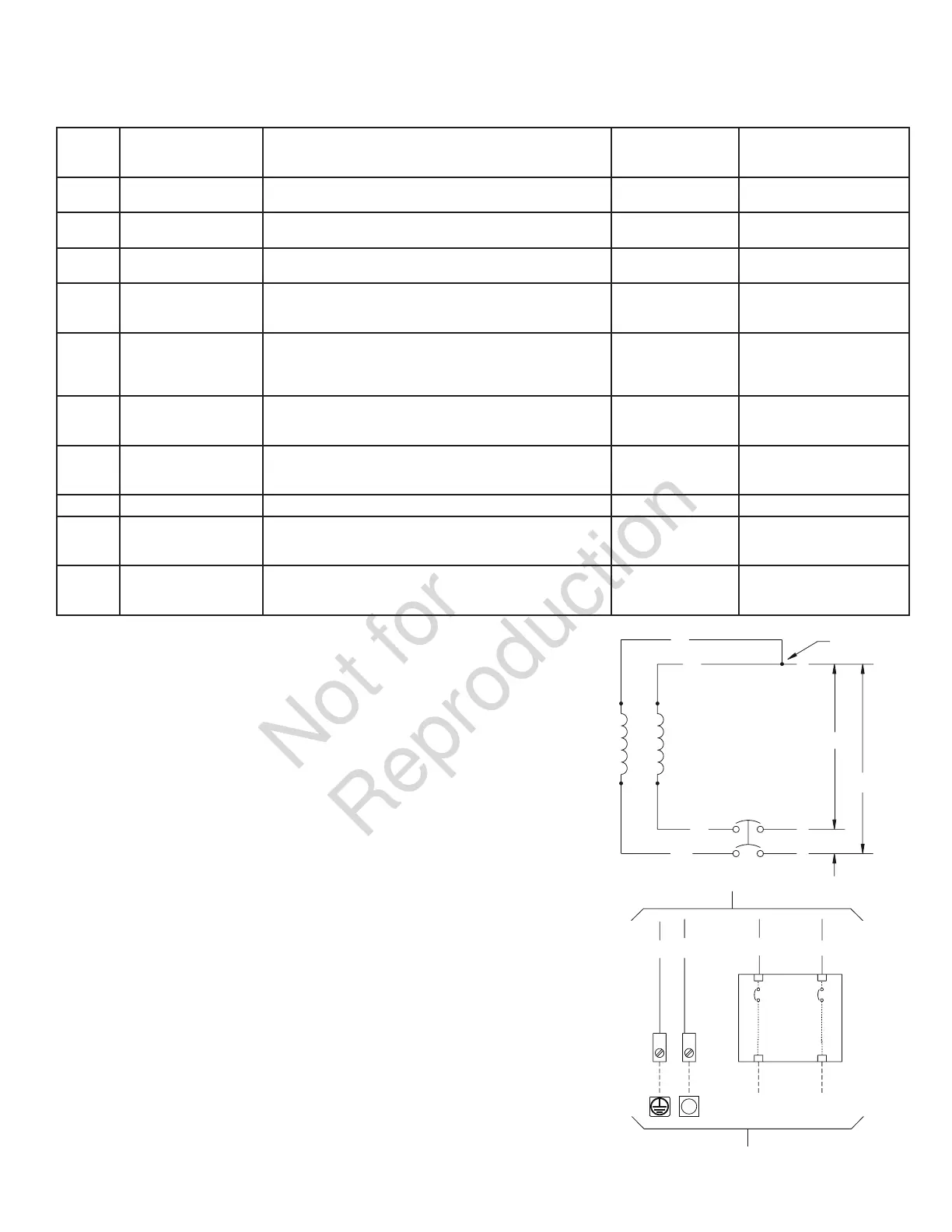

Conexiones de comunicación
Conecte los conductores de comunicación
correspondientes al interruptor de transferencia automática,
como se muestra en la tabla a continuación.
Número
de
clavija
Descripción Tipo de cable Se conecta a Notas
1 Normalmente abierto
Cable de cobre para 90
o
C con conductores de par trenzado
de 1 mm
2
[18 AWG], no más largo que 61 m, para 300 V
Para alarma opcional
2 Común
Cable de cobre para 90
o
C con conductores de par trenzado
de 1 mm
2
[18 AWG], no más largo que 61 m, para 300 V
Para alarma opcional
3 Normalmente cerrado
Cable de cobre para 90
o
C con conductores de par trenzado
de 1 mm
2
[18 AWG], no más largo que 61 m, para 300 V
Para alarma opcional
4
Comunicación del
interruptor
de transferencia
Cable de cobre para 90
o
C con conductores de par trenzado
de 1 mm
2
[18 AWG], no más largo que 61 m, para 300 V
4 (T/R) en el panel
del interruptor de
transferencia
Se debe conectar
5
Conexión a tierra de
comunicación
del interruptor de
transferencia
Cable de cobre para 90
o
C con conductores de par trenzado
de 1 mm
2
[18 AWG], no más largo que 61 m, para 300 V
5 (GND) Conexión
a tierra en el panel
del interruptor de
transferencia
Se debe conectar
6 +LED
Cable de cobre para 90
o
C con conductores de par trenzado
de 1 mm
2
[18 AWG], no más largo que 61 m, para 300 V
Cable rojo en la
placa del indicador
de fallas
Para la indicación
opcional de fallas
7 Tierra
Cable de cobre para 90
o
C con conductores de par trenzado
de 1 mm
2
[18 AWG], no más largo que 61 m, para 300 V
Cable negro en la
placa del indicador
de fallas
Para conexión a tierra de la
indicación opcional de fallas
8 No se usa N/C N/C N/C
25 Red pública Cable de 2,5 mm
2
[14 AWG] mínimo para 300 V
Interruptor de
transferencia para la
red pública
Se debe conectar
26 Red pública Cable de 2,5 mm
²
[14 AWG] mínimo para 300 V
Interruptor de
transferencia para la
red pública
Se debe conectar
Sistema de conexión de CA del generador
En el generador de reserva, se usa un sistema de conexión
de CA de tres cables monofásico. El conjunto de estator
consta de un par de bobinados fijos con dos conductores
que salen desde cada uno de los bobinados. El empalme
de los conductores 22 y 33 forma el conductor neutro, como
se muestra de manera esquemática y como un diagrama de
cableado. Se puede encontrar un diagrama esquemático y
de cableado completo más adelante en este manual.
AVISO
La conexión neutra no está unida a la conexión a
tierra en el generador.
AVISO El generador se debe usar solo con un interruptor
de transferencia aprobado por UL que sea compatible con
el generador.
Bobinado de potencia
Disyuntor
Neutro
Hacia el interruptor
de transf
erencia
Disyuntor
Desde los bobinados de potencia del alternador
N
240 V
120 V
120 V
33
22
11
44
0
22
11
44
L1
L2
