21

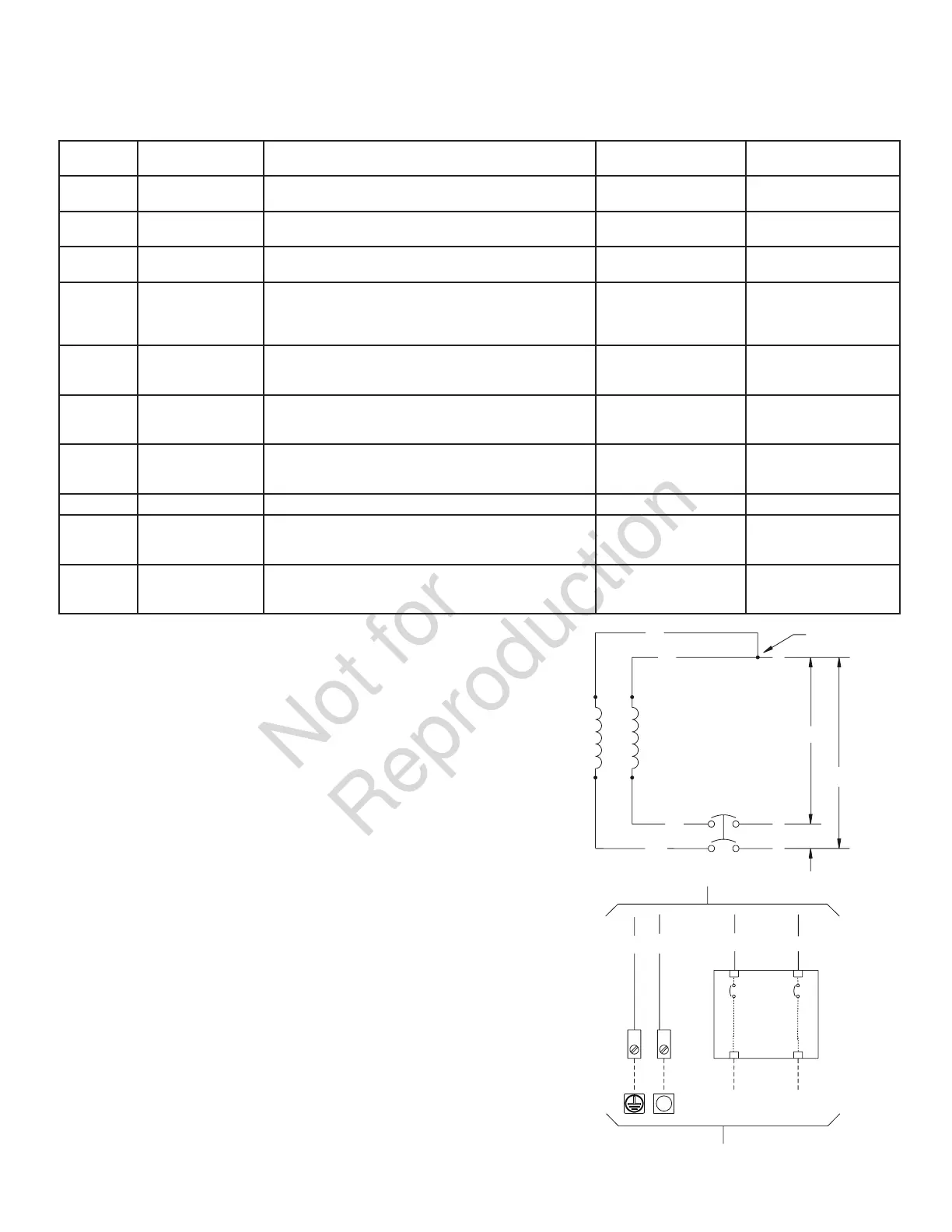

Branchements de la communication
Connecter les fils de communication applicables au
commutateur de transfert automatique tel qu’illustré dans
le tableau ci-dessous.
Numéro
de goupille
Description Type de fil Connecte à Remarques
1 Normalement ouvert
Conducteurs torsadés 18 AWG [1 mm
²
] pas plus long que
61 m, 300V, 90
o
C fil de cuivre
Pour l’alarme facultative
2 Commun
Conducteurs torsadés 1 mm
²
[18 AWG] pas plus long que
61 m, 300V, 90
o
C fil de cuivre
Pour l’alarme facultative
3 Normalement fermé
Conducteurs torsadés 1 mm
²
[18 AWG] pas plus long que
61 m, 300V, 90
o
C fil de cuivre
Pour l’alarme facultative
4
Communication
avec le
commutateur de
transfert.
Conducteurs torsadés 1 mm
²
[18 AWG] pas plus long que
61 m, 300V, 90
o
C fil de cuivre
4 (T/R) sur tableau
de commutateur de
transfert
Doit connecter
5
Communication du
commutateur
de transfert Terre
Conducteurs torsadés 18 AWG [1 mm
²
] pas plus long que
61 m, 300V, 90
o
C fil de cuivre
5 (GND) sur tableau
de commutateur de
transfert
Doit connecter
6 +DEL
Conducteurs torsadés 1 mm [18 AWG] pas plus long que
61 m, 300V, 90
o
C fil de cuivre
Fil rouge sur plaque
d’indicateur de
défaillance
Pour indication de
défaillance facultative
7 Mise à la terre
Conducteurs torsadés 18 AWG [1 mm
²
] pas plus long que
61 m, 300V, 90
o
C fil de cuivre
Fil noir sur plaque
d’indicateur de
défaillance
Pour indication de
défaillance facultative
Terre
8 Non utilisé S/O S/O S/O
25
Alimentation de
service
Fil 2,5 mm
²
[14 AWG] minimum 300V
Alimentation de service
du commutateur de
transfert
Doit connecter
26
Alimentation de
service
Fil 2,5 mm
²
[14 AWG] minimum 300V
Alimentation de service
du commutateur de
transfert
Doit connecter
Système de branchement C.A. de la
génératrice
Un système de branchement C.A. monophasé à trois fils
est utilisé pour la génératrice auxiliaire. L’assemblage du
stator est constitué d’une paire de bobines stationnaires
à deux bornes sortant de chaque bobine. La jonction des
fils 22 et 33 forme le fil neutre, tel qu’illustré au moyen
du dessin et du schéma de câblage. Vous trouverez
un dessin et un schéma de câblage plus loin dans ce
manuel.
AVIS
Le neutre n’est pas raccordé à la terre au niveau
de la génératrice.
AVIS La génératrice doit être utilisée uniquement avec
un commutateur de transfert homologué UL qui est
compatible avec la génératrice.
Enroulement de puissance
Disjoncteur
Neutre
Vers le commutateur
de tr
ansfert
Disjoncteur
Depuis les enroulements de puissance de l'alternateur
N
240V
120V
120V
33
22
11
44
0
22
11
44
L1
L2
