Elevación del generador
El generador pesa más de 227 kg. En todas las etapas de
manipulación y traslado del generador, se deben utilizar las
herramientas y los equipos adecuados y debe intervenir
personal capacitado.

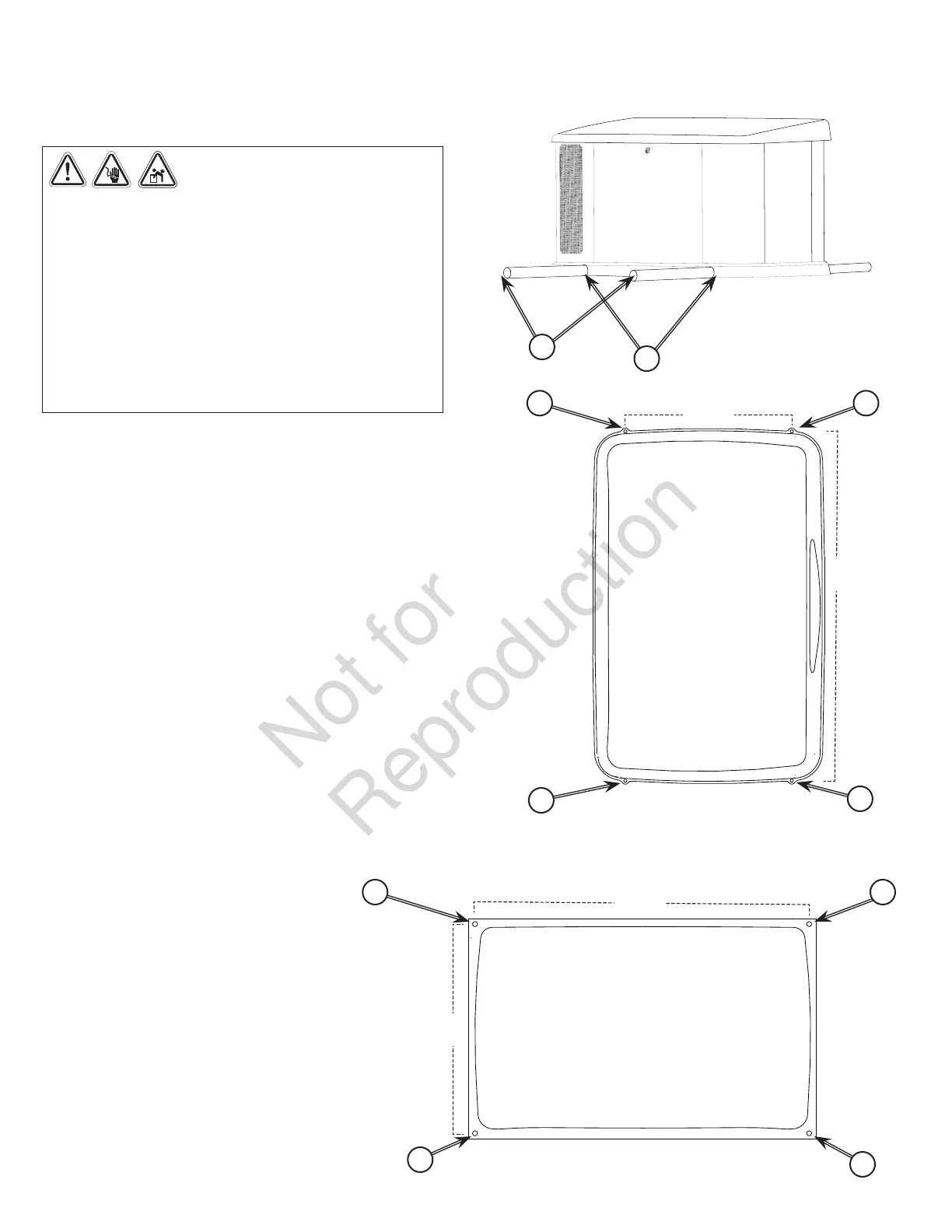

Se necesitan dos tramos de 152 cm de tubería de acero
de 3/4” nominal, Schedule 40 mínimo (A), proporcionados
por el instalador, para elevar el generador manualmente.
Inserte las tuberías a través de los orificios de elevación (B)
ubicados cerca de la base de la unidad.
También puede elevar la unidad con un método de "gancho
y polipasto" conectado a las tuberías de elevación, siempre
que use una barra separadora para garantizar que las
cadenas o cables NO toquen el techo del generador.
ADVERTENCIA Voltaje peligroso:
El contacto con las líneas de alta tensión podría
provocar descarga eléctrica o quemaduras, lo que
tendrá como resultado la muerte o lesiones graves.
Peligro de levantamiento de objetos pesados: Podría
provocar lesiones graves.
• Si se utilizan equipos de elevación o izado con
polipasto, NO toque las líneas de alta tensión.
• NO levante ni mueva el generador sin ayuda.
• Use las tuberías de elevación como se describe en Elevación
del generador.
• NO levante la unidad por el techo, ya que ocurrirán daños en el
generador.
En áreas determinadas como propensas a los huracanes,
se recomienda anclar el generador de reserva a hormigón.
Los anclajes de hormigón deben tener estar clasificados
para soportar 363 kg. Hay cuatro (C) orificios de 11,1 mm
ubicados en la base del generador, en donde se puede
anclar la unidad.
Anclaje de la unidad en hormigón
AVISO A menos que lo exijan los códigos locales o
estatales, no se necesita una losa de hormigón.
A
B
C
C C
C
C
C
C
C
1257 mm
49.5”
600 mm
23.6”
1181 mm
46.5”
710 mm
28”
