17
Le système de combustible gazeux
Les renseignements ci-dessous aideront les
techniciens en systèmes de combustible gazeux
à concevoir les installations. Ces renseignements
ne doivent en aucun cas être interprétés de façon
contourner les codes applicables aux combustibles
consultez votre fournisseur de combustible local ou
votre chef des pompiers.
À L'INSTALLATEUR: Avant d’appliquer ces consignes
génératrice et soulever toute considération technique
qui pourrait influer sur ses plans d’installation.
Les règles générales suivantes s’appliquent à la
tuyauterie des systèmes de combustible gazeux :
AVERTISSEMENT Le gaz propane et le gaz naturel sont
extrêmement inflammables et explosifs et
pourraient causer des brûlures, un incendie
ou une explosion qui pourraient provoquer des
blessures graves, voire la mort et/ou des dommages matériels.
• Avant de mettre la génératrice en service, il faut purger
adéquatement les lignes d’alimentation de combustible et les
tester pour déceler les fuites.
• Aucune fuite ne peut être tolérée.
AVIS Le conduit en acier flexible pour
combustible fourni
ne doit pas
être installée sous terre ni être en contact avec le sol.
• Il faut que toute la longueur du conduit
flexible
pour
combustible soit visible pour l’inspection régulière et celui-ci
ne doit pas être enfermé ni toucher ou traverser un mur, un
plancher ou une cloison.
La tuyauterie doit être fabriquée d’un matériau conforme aux
codes de sécurité fédéraux et locaux; elle doit être fixée
solidement et protégée contre les vibrations.
• La tuyauterie doit être protégée contre les dommages
physiques aux endroits où elle traverse les massifs de
fleurs, les massifs d’arbustes ainsi que les autres surfaces
cultivées susceptibles de subir des dommages.

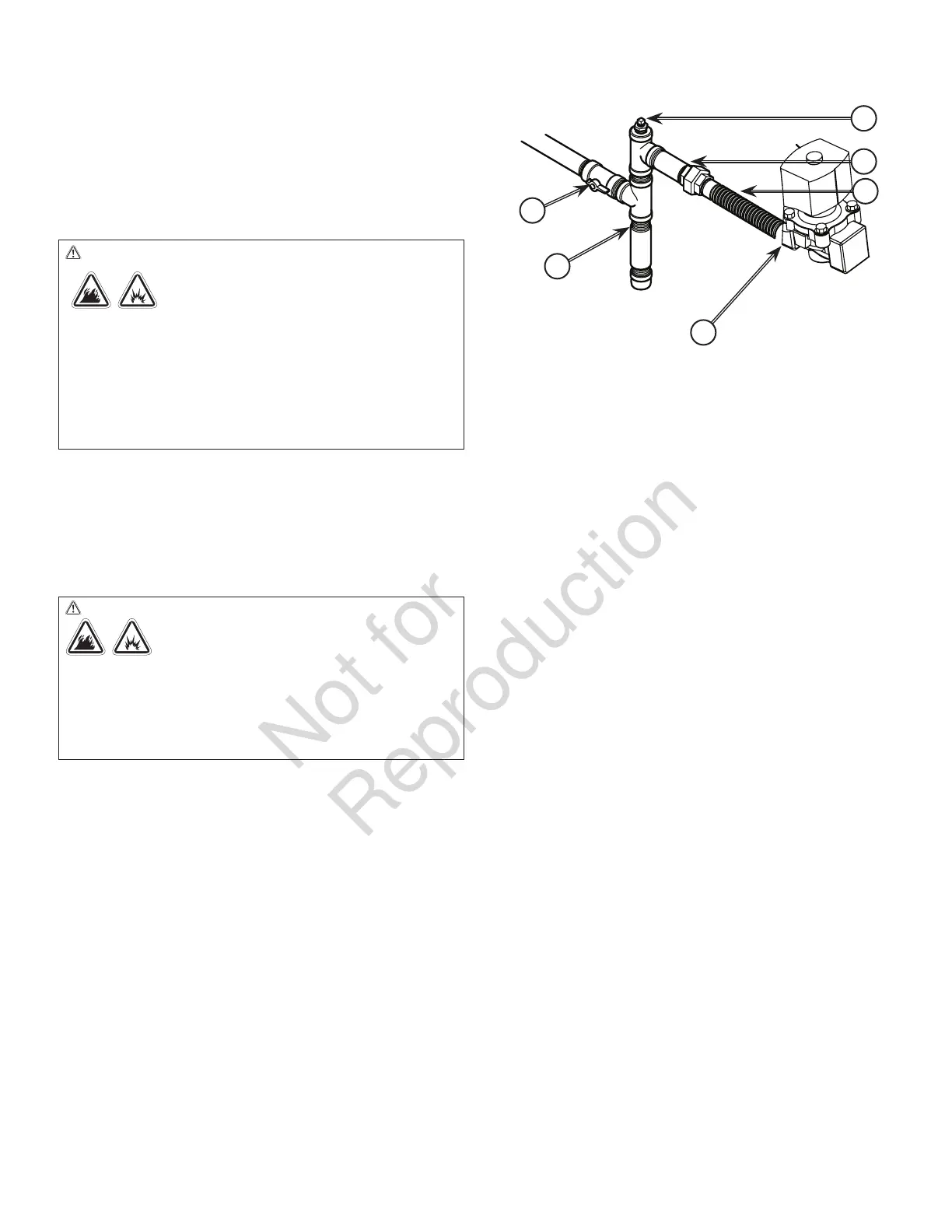

AVIS L’illustration est représentative d’une installation typique.
Votre installation peut différer.
• Installer le conduit
flexible
pour combustible
(B)
(fourni)
entre l’orifice
(A)
d’admission de combustible de la
génératrice et la tuyauterie rigide afin d’empêcher
l’expansion thermique ou la contraction de causer une
contrainte excessive aux matériaux de la tuyauterie.
• Un raccord
(C)
union ou un raccord à brides doit être installé en
aval de sorte à permettre le retrait des commandes.
• Il faudrait inclure une sortie pour manomètre
(D)
. Un
manomètre numérique, no de pièce 19495, est disponible
à votre centre de service Briggs & Stratton. Lorsque la série
initiale d’essais est complétée, le manomètre est enlevé et la
sortie bouchée. La sortie pour manomètre permet l’installation
temporaire d’un manomètre, afin de s’assurer que le moteur
reçoit la pression de carburant adéquate pour fonctionner
efficacement dans l’ensemble de sa plage de fonctionnement.
• La tuyauterie doit être protégée contre le gel dans les
régions propices à la formation d’hydrates ou de glace. La
terminaison de la tuyauterie rigide devrait inclure une trappe
à sédiments
(F)
dans les régions où le condensat ne gèle
habituellement pas.
• Au moins un robinet de fermeture manuelle approuvé (E)
doit être installé sur la ligne d’alimentation en combustible à
l’intérieur de 180 cm (6 pi) de la génératrice.
• Un robinet de fermeture manuelle du carburant devrait se
trouver à l’intérieur de l’édifice.
• Lorsque les conditions locales impliquent des tremblements
de terre, des tornades, un sol instable ou des risques
d’inondation, des considérations spéciales doivent être
apportées afin d’augmenter la force et la flexibilité des
supports et des raccordements de la tuyauterie.
• La tuyauterie doit être de la bonne dimension afin de
maintenir les pressions d’alimentation ainsi que le débit
volumétrique nécessaires sous les diverses conditions
de la génératrice alors que tous les appareils au gaz sont
reliés au système d’alimentation et en fonctionnement.
• Afin de réduire la possibilité de fuites, utiliser un scellant
ou un composé approuvé pour joints de tuyauterie de gaz
naturel ou de pétrole liquéfié sur tous les raccords à visser.
• Conformément aux codes et aux normes applicables,
la tuyauterie installée doit être adéquatement purgée et
testée au niveau de son étanchéité.
AVERTISSEMENT
Le gaz propane et le gaz naturel
sont extrêmement inflammables et explosifs
et pourraient causer des brûlures, un incendie
ou une explosion qui pourraient provoquer des
blessures graves, voire la mort et/ou des dommages matériels.
• Le gaz de pétrole liquéfié est plus lourd que l’air et
s’accumule près du sol.
• Le gaz naturel est plus léger que l’air et s’accumule en hauteur.
• La plus petite étincelle peut enflammer ces
combustibles et causer une explosion.
• NE PAS allumer de cigarette ou fumer.
A
A
B
C
D
E
F
