22
Mise à la masse de la génératrice
La génératrice auxiliaire doit être installée en
tant qu'élément d'un système qui comprend un
commutateur de transfert homologué, avec mise
à la terre du neutre au commutateur de transfert
conformément aux instructions d'installation. Sauf
si stipulé par un code local, aucune mise à la terre
supplémentaire à la génératrice n’est nécessaire.
Toute mise à la terre à la génératrice doit être faite à
l’aide de rondelles de sécurité en métal à perforation
(ou l’équivalent), de bornes homologuées installées
selon les instructions du fabricant et être conforme aux
exigences du Code national de l’électricité ainsi qu’aux
exigences locales.
Branchement du circuit électrique
Les deux fils électriques de « service de 240 V
» doivent être acheminés par le conduit. Les fils
électriques de « service de 240 V » fournissent
l’alimentation à la carte de circuit de la génératrice et
au chauffe batterie et chauffe huile facultatifs. Cette
alimentation charge également la batterie. Lorsque
l’alimentation de ces fils est coupée, la génératrice
démarre.
À l'aide d'un fil de cuivre 2,5 mm
2
[14] AWG d'au moins
300V, fourni par l'installateur, raccorder chaque borne du
circuit de commande de la génératrice (25 et 26) au bloc-
fusibles du commutateur de transfert automatique.
* Utiliser la réglementation électrique nationale pour les
facteurs de correction et le calcul des sections de fil.
Raccord d’alimentation de la génératrice
En utilisant le 300V minimum fourni par l'installateur,
les fils et la table située à la page 21, connecter
Ligne 1, Ligne 2, neutre et terre de la génératrice à la
Ligne 1, Ligne 2, neutre et terre dans le commutateur
de transfert. Lors de connexions, respecter les
spécifications relatives au type de fil et au serrage qui
figurent sur le disjoncteur et les connecteurs neutre/de
mise à la terre.

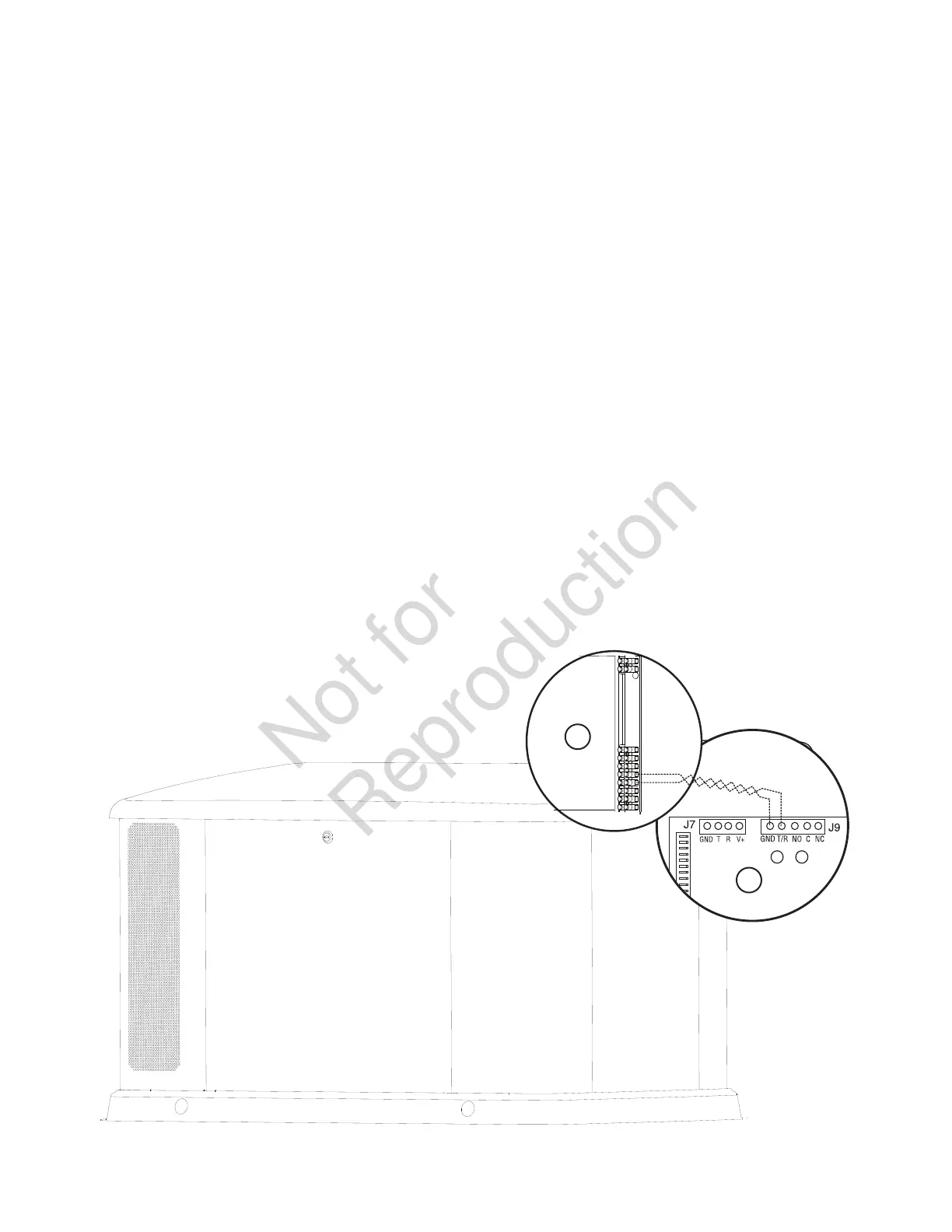

Communication avec le commutateur de
transfert
À l'aide de conducteurs torsadés de 1 mm
2
[18 AWG]
fournis, pas plus que 200 pi. de longueur, connecter 4
(Tx Rx) et 5 (Tx Rx GND) du bornier de la génératrice
au 4 (T/R) et 5 (GND) sur le tableau de commande du
commutateur de transfert.
4
5
5(GND)
4(T/R)
A
B
