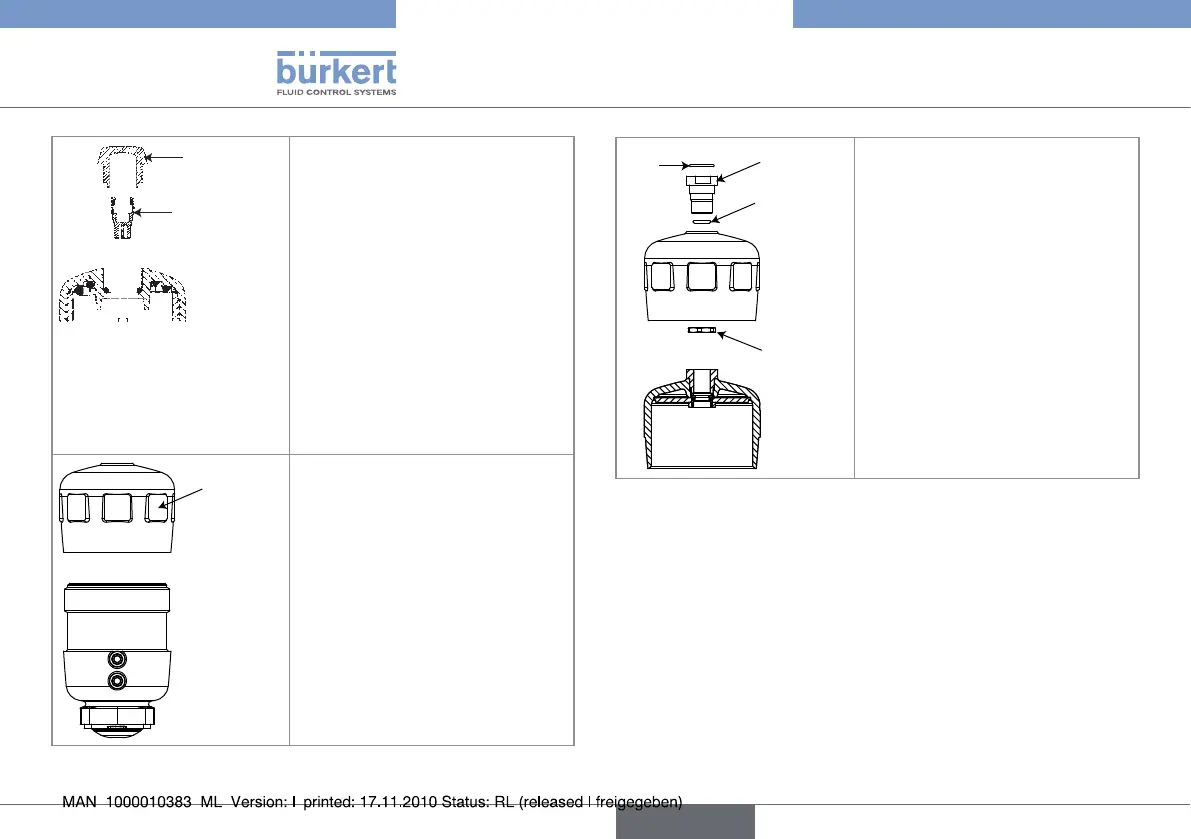

Assemblage
Dévisser, à la main de préférence →
ou à l'aide d'un outil adapté pour
ne pas l'abimer, le bouchon
transparent "F" de l'actionneur.
Alimenter en air l'actionneur
→
d'une vanne normalement fermée
(fonction "A") ou double-effet
(fonction "I") pour que la tige de
l'actionneur se mette en position
haute.
Dévisser l'indicateur de position
→
visuel "G" à l'aide d'une clé 6
pans mâle.
Démonter le couvercle "H" de →
l'actionneur en le dévissant
avec la clé disponible en acces-
soire (référence de commande
639172 pour un actionneur de
taille 100 ou 639173 pour un
actionneur de taille 125)
Insérer le joint "J" dans la gorge →
de l'écrou d'adaptation "K".
Visser la pièce d'adaptation
→
"K" dans le couvercle de
l'actionneur.
Visser le contre-écrou "L" sur
→
"K", à l'intérieur du couvercle de
l'actionneur.
Insérer le joint "M" dans la pièce
→
d'adaptation "K".
Revisser le couvercle de
→
l'actionneur.
