25
français

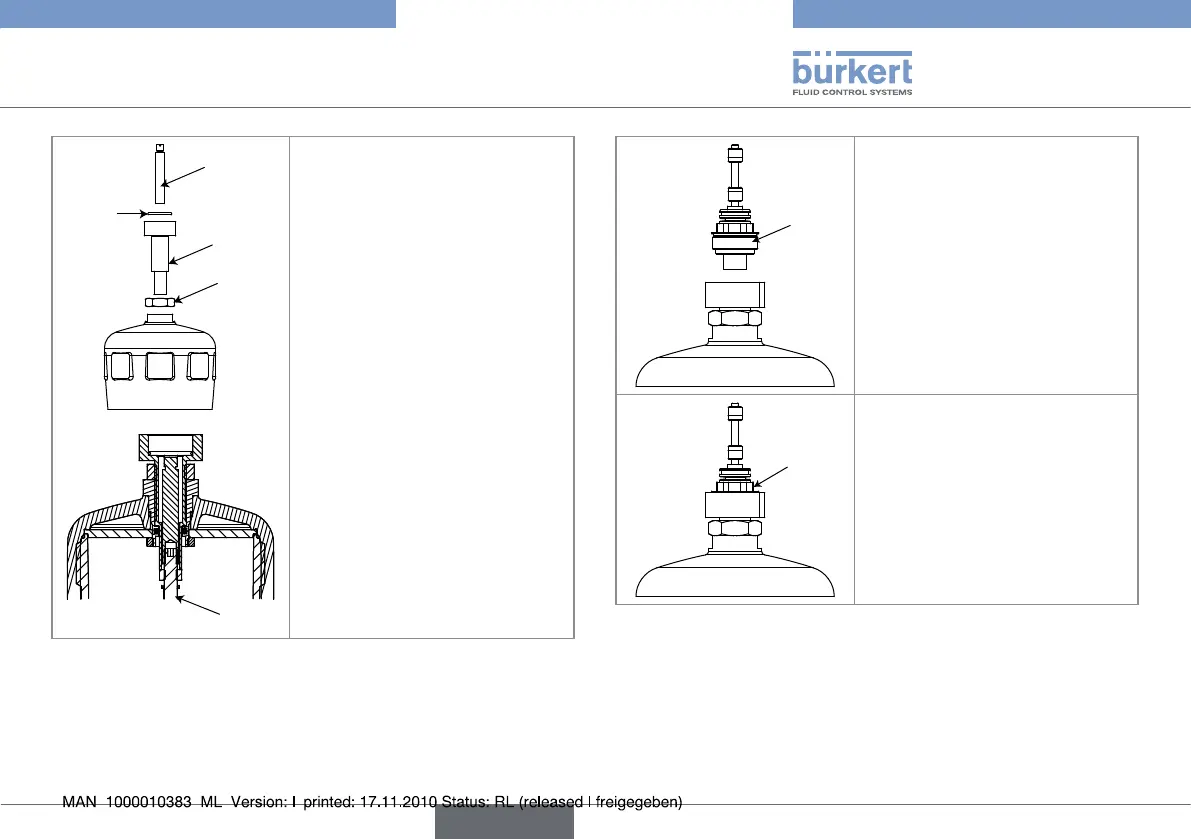

Assemblage
Visser l'axe de liaison "N" avec →
son contre-écrou "O" dans
l'écrou d'adaptation "K".
Régler la course de l'actionneur
→
(en vissant plus ou moins l'axe
de liaison "N") selon le mode de
fonctionnement de la vanne :
si la vanne est normalement -
fermée (NF), régler la course
en démarrant vanne fermée.
si la vanne est normalement -
ouverte (NO), régler la course
en démarrant vanne ouverte.
Bloquer le contre-écrou "O".
→
Insérer le joint "P" dans l'axe de →
liaison "N".
Visser la tige "Q" sur la tige "R"
→
de l'actionneur.
Insérer le système de recopie →
"D" dans le limiteur de course.
Serrer le système de recopie →
"D" jusqu'à obtenir un contact
franc avec le haut du limiteur, à
l'aide d'une clé plate de 27.
