26

français
Assemblage
D

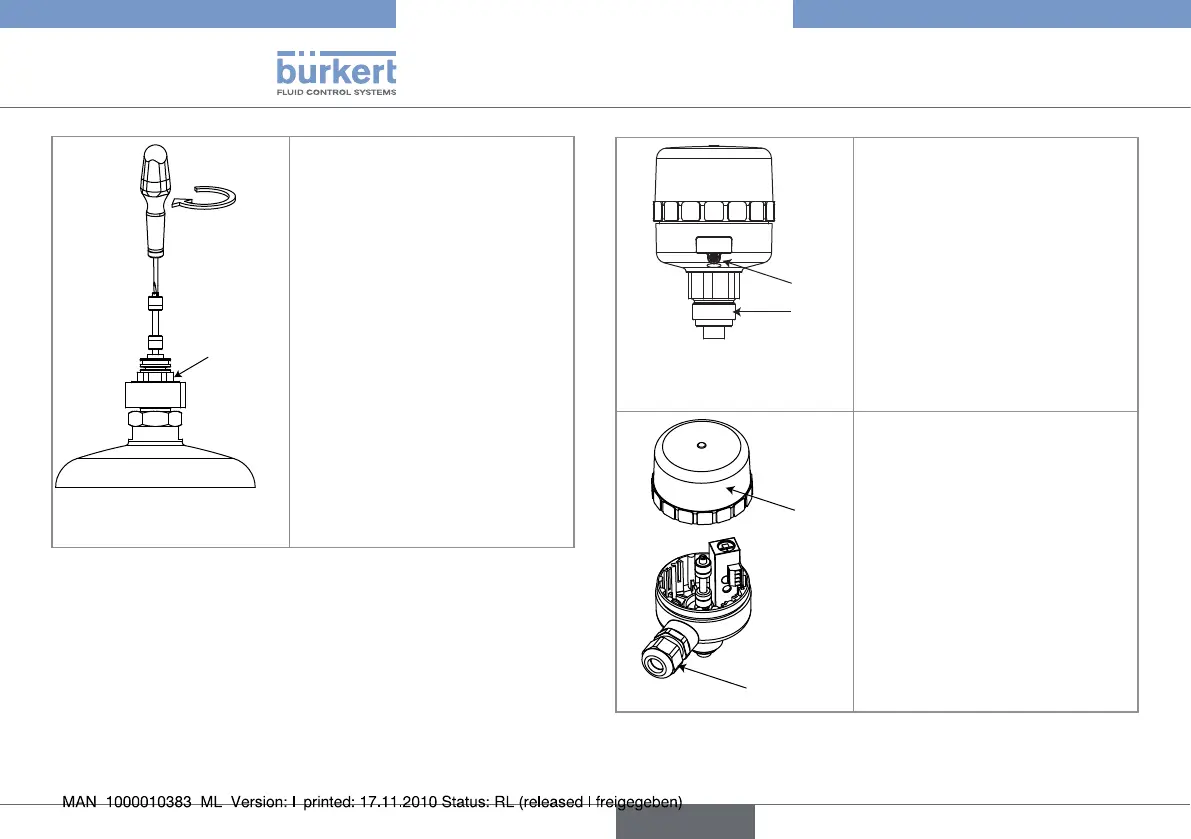

Visser en butée la tige de →
recopie sur la tige de l'ac-
tionneur, à l'aide d'un tournevis
à lame de taille adaptée.
Evacuer la pression dans l'ac-
→
tionneur d'une vanne norma-
lement fermée (fonction "A") ou
double-effet (fonction "I") : la
vanne retrouve sa position de
repos.
C
D
Insérer le boîtier de l'indicateur →
de position sur le système de
recopie "D" en orientant le
presse-étoupe dans la direction
souhaitée et en veillant, sur une
version à contact mécanique, à
ne pas endommager le levier de
contact des détecteurs.
Solidariser le boîtier et le
→
système de recopie en serrant
la vis pointeau "C" à l'aide d'une
clé 6 pans mâle.
R
S
Dévisser le couvercle "R" de
→
l'indicateur de position.
Dévisser le presse-étoupe "S".
→
Passer le câble à travers le →
presse-étoupe.
Câbler selon le schéma de
→
câblage correspondant à votre
version du 1062 : voir chapitre
8.
Serrer le presse-étoupe pour
→
assurer l'étanchéité du produit.
