Technische Daten
Typ 8202/8222
6.3. Allgemeine Technische Daten
6.3.1. Mechanische Daten
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
-20 0 +20 +40 +60 +80 +100 +120
T ( ° C)
P (bar)
A
PVDF
PVC
B
+140
232
217.6
203
188.6
174
159.6
145
130.6
116
101.6
87
72.5
58
43.5
29
14
0
P (psi)
PVDF
A: Verwendungsbereich des 8202 mit PVDF-Überwurfmutter
B: Verwendungsbereich des 8202 mit PVC-Überwurfmutter
Diese Messungen wurden bei einer Umgebungstemperatur von 60 °C
durchgeführt.

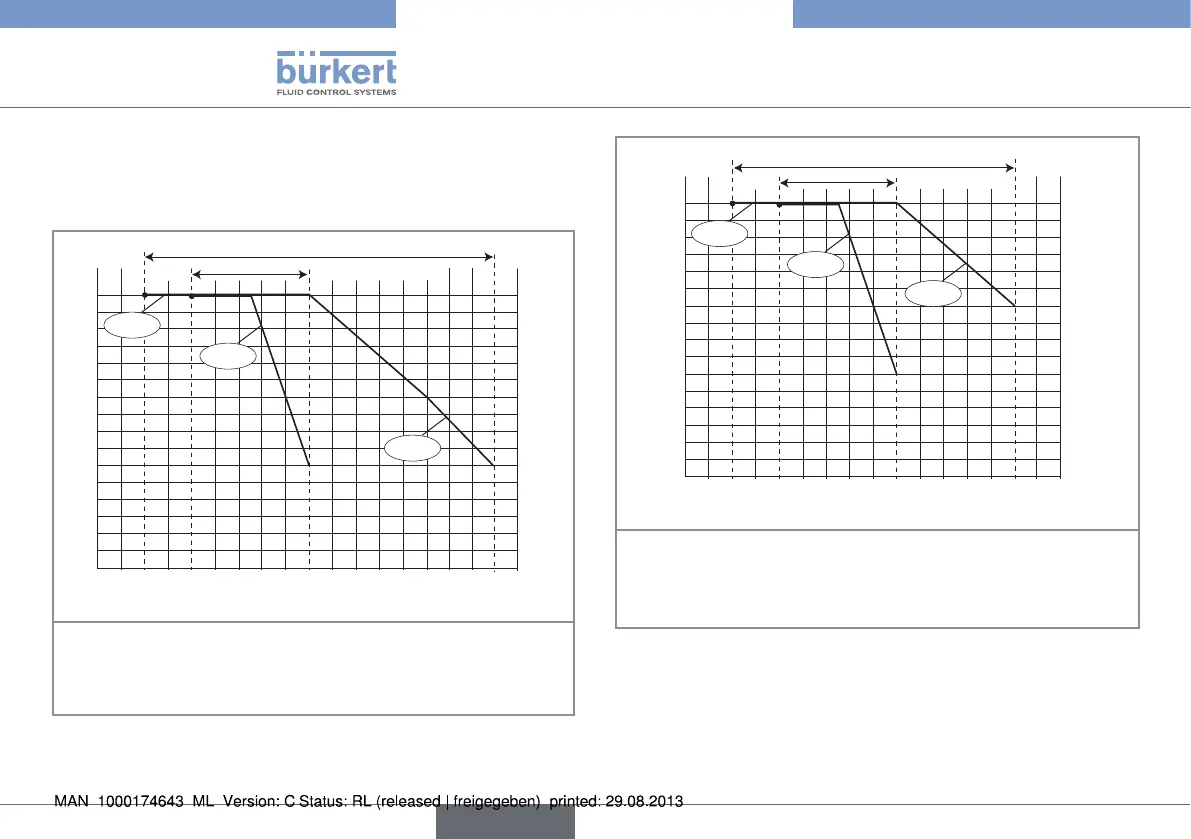

Bild 2: Flüssigkeits-Druck-/Temperaturdiagramm des 8202 (ohne
Sonde) in Abhängigkeit vom Werkstoff der Überwurfmutter
(PVC oder PVDF)
-20 0 +20 +40 +60 +80 +100 +120
T ( ° C)
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
P (bar)
A
PVDF
PVC
PVDF
B
232
217.6
203
188.6
174
159.6
145
130.6
116
101.6
87
72.5
58
43.5
29
14
0
P (psi)
A: Verwendungsbereich des 8222 mit PVDF-Überwurfmutter
B: Verwendungsbereich des 8222 mit PVC-Überwurfmutter
Diese Messungen wurden bei einer Umgebungstemperatur von 60 °C
durchgeführt.
Bild 3: Flüssigkeits-Druck-/Temperaturdiagramm des 8222 in
Abhängigkeit vom Werkstoff der Überwurfmutter (PVC
oder PVDF)
