Installation
Typ 8202/8222
→ Üben Sie einen leichten
vertikalen Druck aus, damit die
Dichtung eingreift.
→ Verbinden Sie das
Elektronikmodul und die
Armatur miteinander, indem
Sie die Überwurfmutter
festziehen. Ziehen Sie die G2"-
Überwurfmutter nur mit der
Hand bis zum Anschlag fest,
um für einen guten elektrischen
Kontakt zu sorgen.

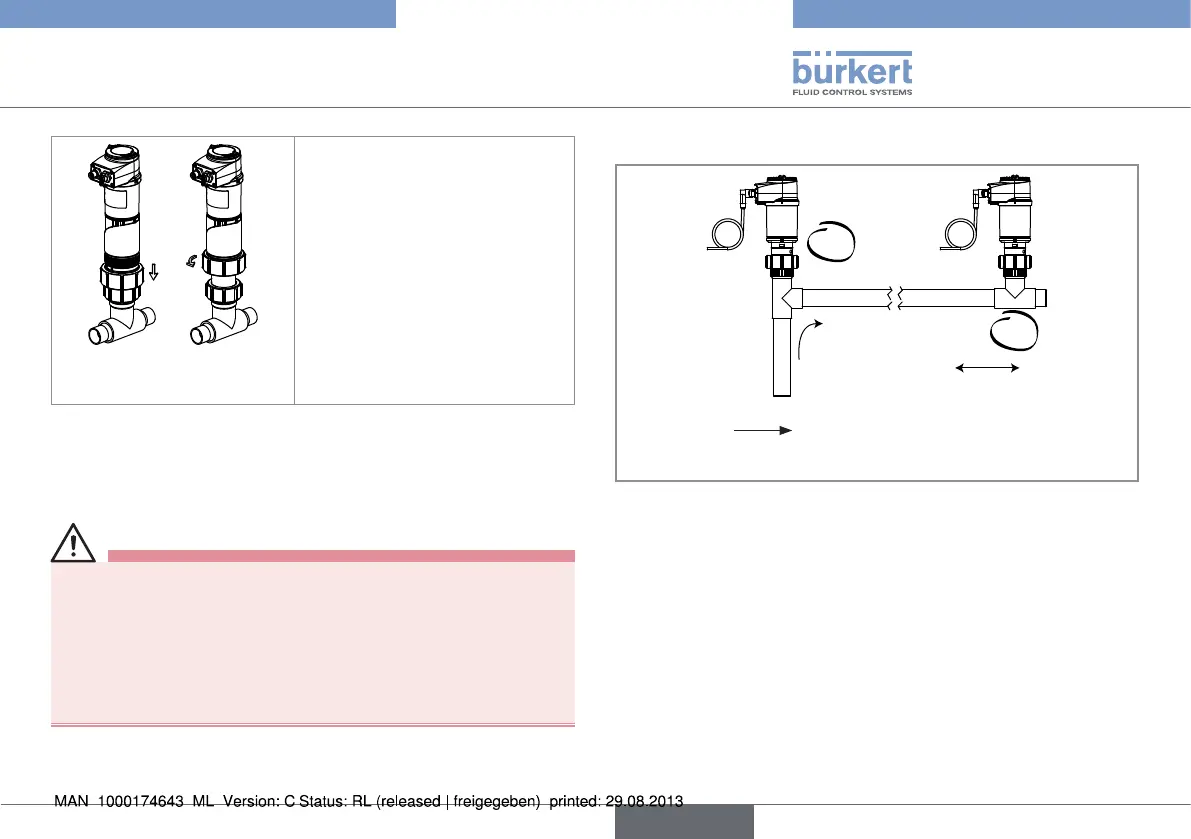

Bild 15: Anbringen des Elektronikmoduls auf der Armatur, nach
Installation der Armatur auf dem Fitting (8202)
8.3. Fluidischer Anschluss des 8222
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
• Vor dem Lösen der Prozessanschlüsse die Anlage druckfrei
schalten und die Flüssigkeitszirkulation stoppen.
Verletzungsgefahr aufgrund der Art der Flüssigkeit!
• Beachten Sie die Regeln, die auf dem Gebiet der Unfallver-
hütung und der Sicherheit in Kraft sind und die sich auf die
Verwendung gefährlicher Produkte beziehen.
→ Wählen Sie eine geeignete Stelle in der Rohrleitung aus (Einbau
"A" wird zur Installation eines Sensors mit Zellkonstante C=0,1
oder C=0,01 bevorzugt).
Fließrichtung
A
B
Bild 16: Montagepositionen des 8222 in der Rohrleitung
→ Setzen Sie das Displaymodul ein, um den Transmitter kalibrieren
und parametrieren zu können
→ Den Transmitter kalibrieren.
→ Den Transmitter in das Fitting, wie in Bild 17 dargestellt,
einsetzen:
