20
Installation
Typ 8202/8222
8.2. Fluidischer Anschluss des 8202
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
• Vor dem Lösen der Prozessanschlüsse die Anlage druckfrei
schalten und die Flüssigkeitszirkulation stoppen.
Verletzungsgefahr aufgrund der Art der Flüssigkeit!
• Beachten Sie die Regeln, die auf dem Gebiet der Unfallver-
hütung und der Sicherheit in Kraft sind und die sich auf die
Verwendung aggressiver Flüssigkeiten beziehen.
Wenn eine pH-/Redox-Sonde (mit Kopf PG 13,5, mit 120
mm Länge und ohne Temperaturfühler) eines anderen Lie-
feranten als Bürkert verwendet wird, müssen die entspre-
chenden Anweisungen für die Installation des 8202 an der
Rohrleitung eingehalten werden.
Fließrichtung
→ Wählen Sie eine geeignete Stelle in der Leitung aus.
→ Installieren Sie ein Fitting mit G 1"1/2-Außengewinde für den
Sensoranschluss auf der Rohrleitung und halten Sie dabei die
Montageanweisungen der Bedienungsanleitung des verwen-
deten Fittings ein.

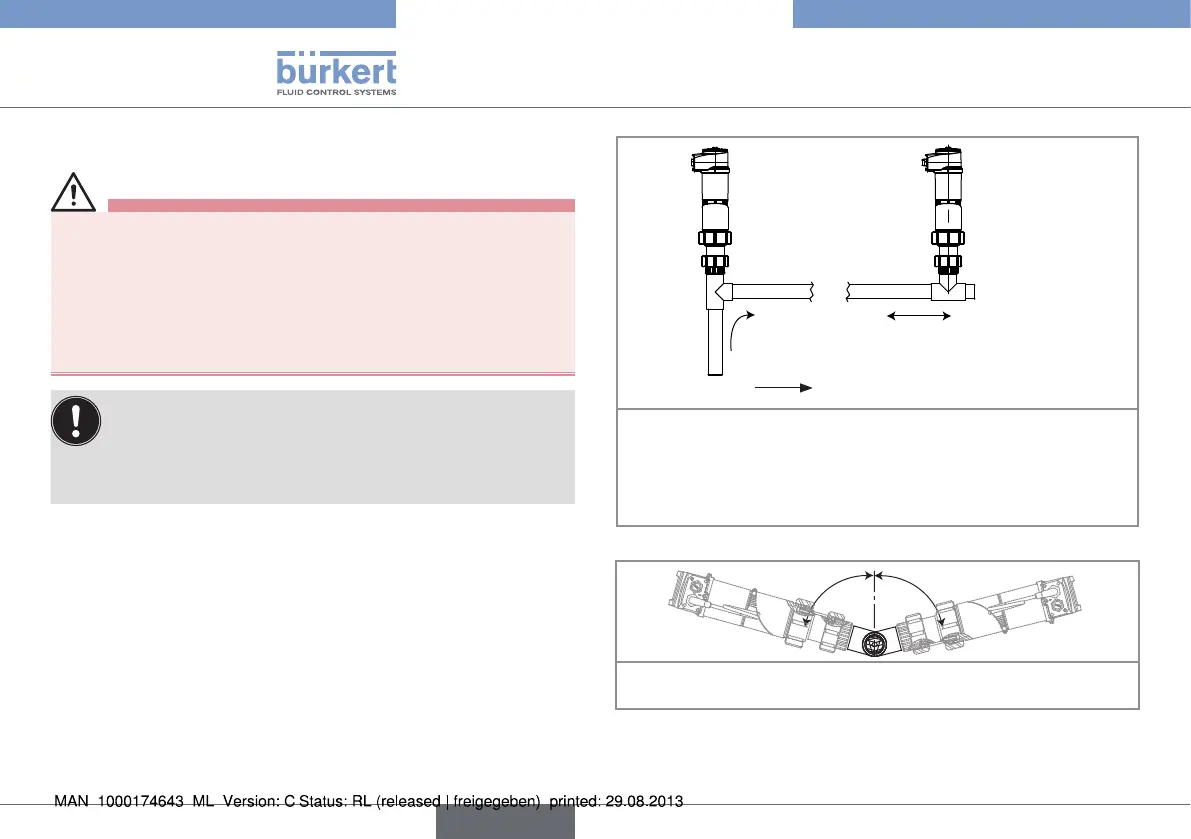

Bild 11: Montagepositionen des 8202 in der Rohrleitung
75°
75°
→ Installieren Sie das Fitting in einem Winkel von max. ±75° in
Bezug auf die Vertikale in der Rohrleitung.
Bild 12: Neigung gegenüber der Vertikalen (8202)
deutsch
