24
Installation
Typ 8202/8222
A
→ Kontrollieren Sie,
ob die Dichtung
"A" auf dem
Fitting sitzt und
ob sie unversehrt
ist. Ersetzen Sie
die Dichtung
erforderlichenfalls.
→ Den Transmitter
vorsichtig in das
Fitting einsetzen.
→ Richten Sie den
Transmitter so aus,
dass die Kenn-
zeichnungen auf
den beiden Seiten
des Elektronikge-
häuses parallel zu
der Leitung liegen.
→ Schrauben Sie die
Überwurfmutter
auf das Fitting.

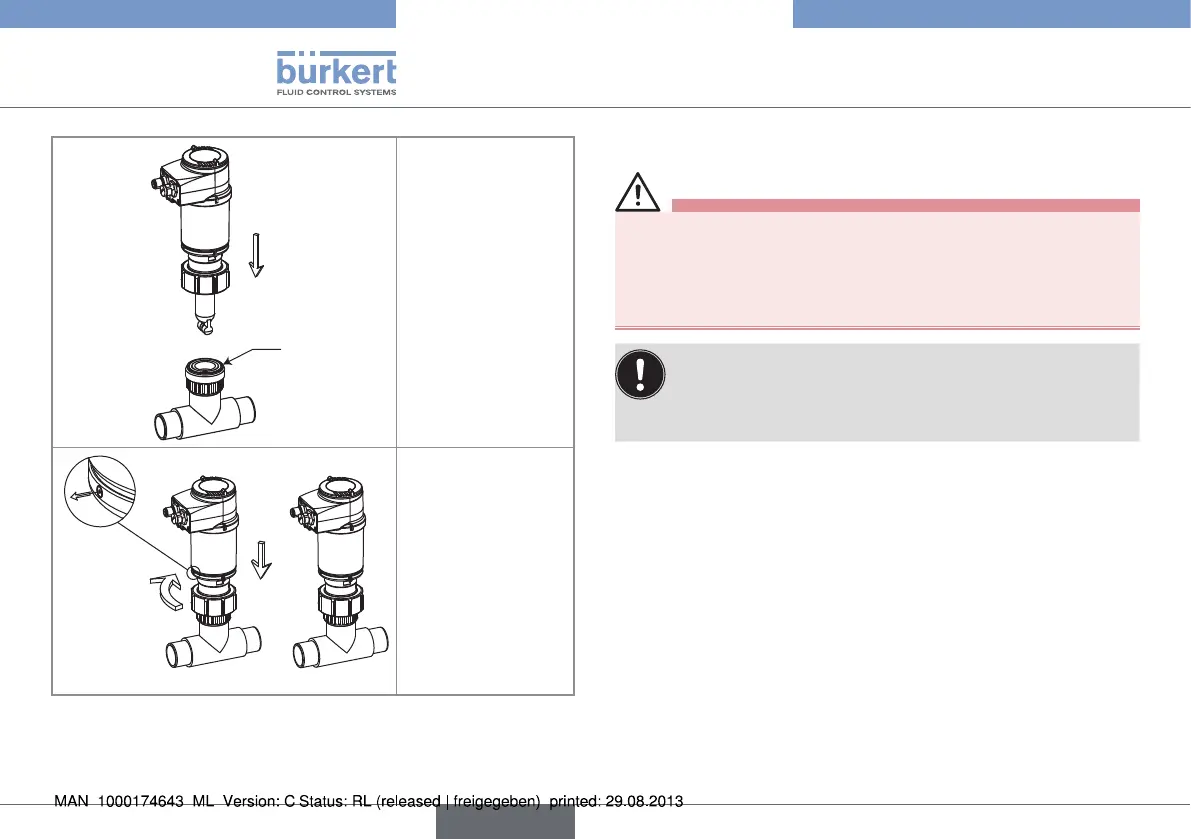

Bild 17: Installation des 8222 in einem Fitting
8.4. Elektrischer Anschluss
Gefahr!
Verletzungsgefahr durch Stromschlag!
• Schalten Sie vor Beginn der Arbeiten in jedem Fall die Span-
nung ab und sichern Sie diese vor Wiedereinschalten!
• Beachten Sie geltende Unfallverhütungs- und Sicherheitsbe-
stimmungen für elektrische Geräte!
• Verwenden Sie eine hochwertige (gefilterte und gere-
gelte) Spannungsversorgung.
• Den Potentialausgleich der Installation muss gewähr-
leistet werden. Siehe Kap. 8.4.1.
8.4.1. Potentialausgleich der Installation
gewährleisten
Um die Äquipotentialität der Installation (Versorgungsspannung -
Gerät - Flüssigkeit) zu gewährleisten,
→ Die verschiedenen Erdungspunkte der Installation aneinander
anschließen, damit die zwischen zwei Erdungspunkten mögli-
cherweise erzeugten Potentialdifferenzen beseitigt werden.
→ Auf vorschriftsmäßige Erdung der Abschirmung des Versor-
gungskabels achten.
→ Geben Sie darauf besonders acht, wenn das Gerät auf Kunst-
stoffrohren installiert wird, weil keine direkte Erdung möglich ist.
Zur Ordnungsgemäßen Erdung alle die sich in der Nähe des
Geräts befindenden metallischen Apparate, wie Ventile oder
deutsch
