16
Montage
Typ 8202/8222
7. MONTAGE
7.1. Sicherheitshinweise
WarnunG!
Verletzungsgefahr bei unsachgemäßer Montage!
• Die Montage darf nur durch autorisiertes Fachpersonal und mit
geeignetem Werkzeug durchgeführt werden!
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach jedem Eingriff am Gerät einen kontrollierten Wiederanlauf
gewährleisten.

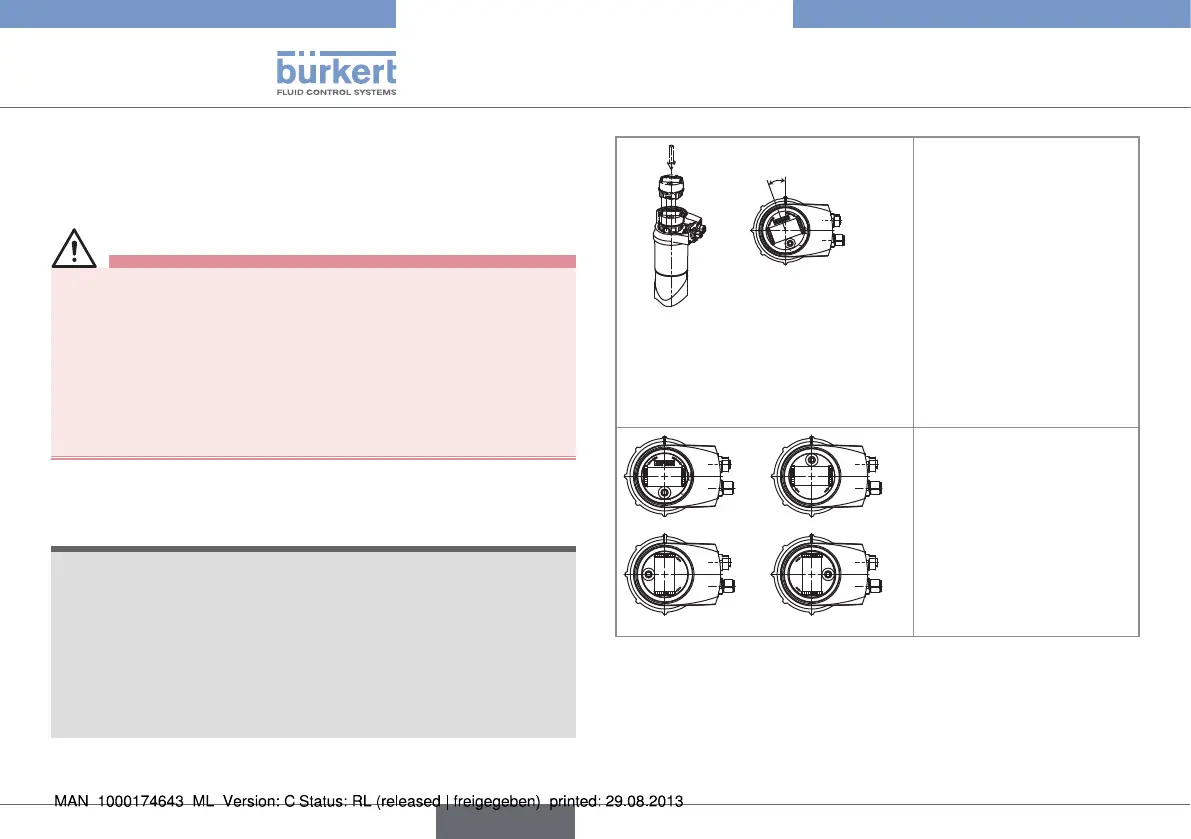

7.2. Einbau des Displaymoduls
hInWeIS!
Die Dichtheit des Transmitters ist nicht gewährleistet, wenn
der Deckel abgenommen ist.
• Vermeiden, dass Flüssigkeit in das Innere des Gehäuses spritzt.
Gefahr der Beschädigung des Transmitters durch Berühren
der Elektronik mit einem Gegenstand aus Metall.
• Verhindern, dass die Elektronik mit einem Gegenstand aus
Metall (zum Beispiel einem Schraubendreher) in Berührung
kommt.
20°
→ Benutzen Sie die Hand
oder ein Werkzeug, das
als Hebel dienen kann,
um den Deckel abzu-
schrauben, und achten
Sie dabei darauf, das
Glas nicht zu zerkratzen.
→ Richten Sie das Dis-
playmodul mit einem
Winkel von ungefähr
20° gegenüber der
gewünschten Stellung
aus.
a)
b)
c)
d)
→ Das Displaymodul kann
in vier verschiedenen
Stellungen in einem
Winkel von 90° einge-
steckt werden.
deutsch
