17
Assemblage
Type 8202/8222
7.3. Monter la sonde de pH ou de
redox dans l‘armature du 8202
(hors fluide)
H
Tête de sonde
Rondelle de compression
Joint d'étanchéité
les instructions sui-
vantes sont adaptées à
une sonde Bürkert.
Si vous utilisez une
sonde d'un autre four-
nisseur, respectez les
instructions fournies.
→ Retirer les bouchons de
protection
→ Vérifier que la dimension H
de la sonde est comprise
entre 34 et 46 mm. Si néces-
saire, ajuster la hauteur de
la rondelle de compression.
A
→ Lors de sa première utili-
sation, lubrifier le joint "A" à
l'eau ou à l'eau savonneuse.
→ Insérer le joint d'étanchéité
fourni dans la gorge de
l'armature.
→ Insérer la sonde équipée de
son joint dans l'armature par
le dessus.
→ Visser la tête de la sonde à
l'aide d'une clé adaptée.

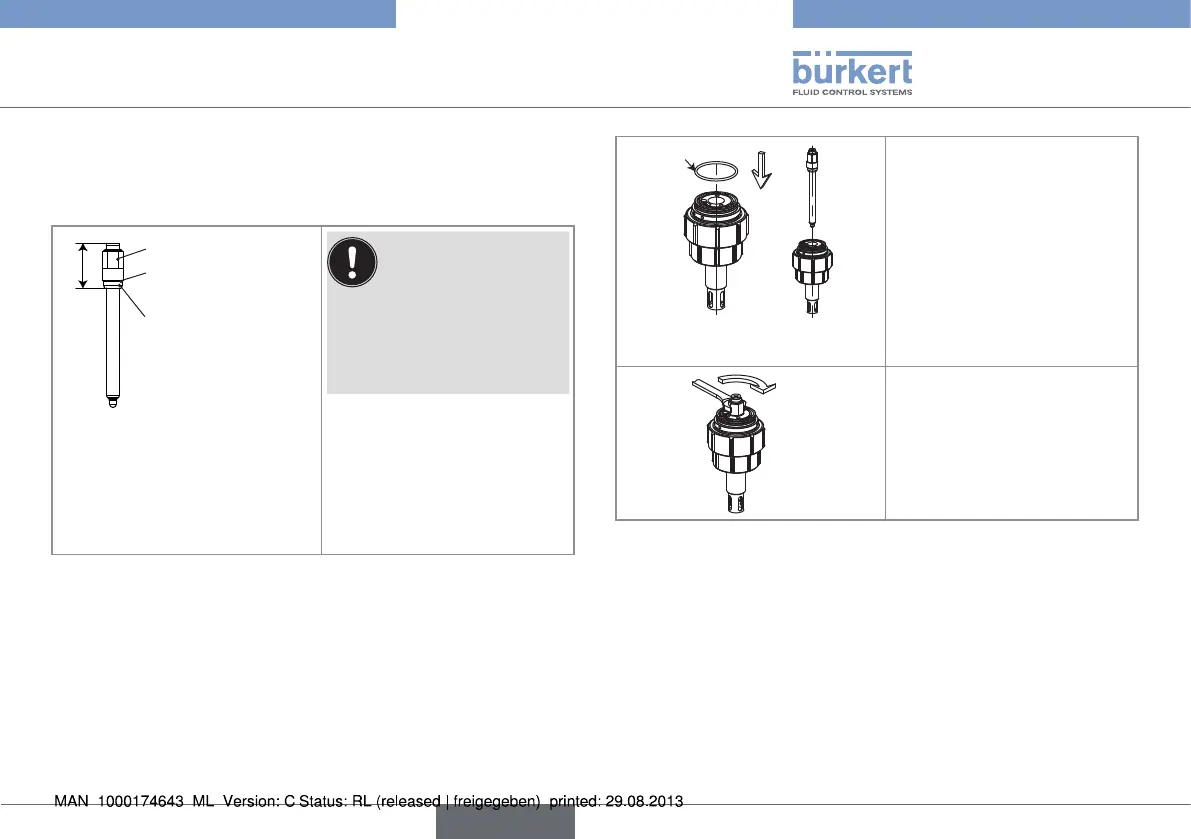

Fig. 8 : Montage de la sonde dans l‘armature du 8202 (hors fluide)
7.4. Assembler le module électronique
et l‘armature de la sonde de pH
ou de redox du 8202
→ Vérifier que la sonde de pH ou de potentiel d‘oxydo-réduction
est montée dans son armature.
français
