Assemblage
Type 8202/8222
A
B
C
→ Vérifier que le joint "A" de
l'armature est en bon état. Le
remplacer si nécessaire.
→ Nettoyer à l'alcool les con-
necteurs "B" et "C" de raccor-
dement de la sonde de pH/
redox pour éviter les erreurs
de mesure.
→ Insérer le module électronique
sur l'armature en orientant
correctement les détrompeurs.
→ Appliquer une légère pression
verticale pour engager le joint
d'étanchéité.
→ Solidariser le module électro-
nique et l'armature en vissant
l'écrou. Serrer l'écrou G 2'' à
la main uniquement, jusqu'à
la butée pour assurer le bon
contact électrique.

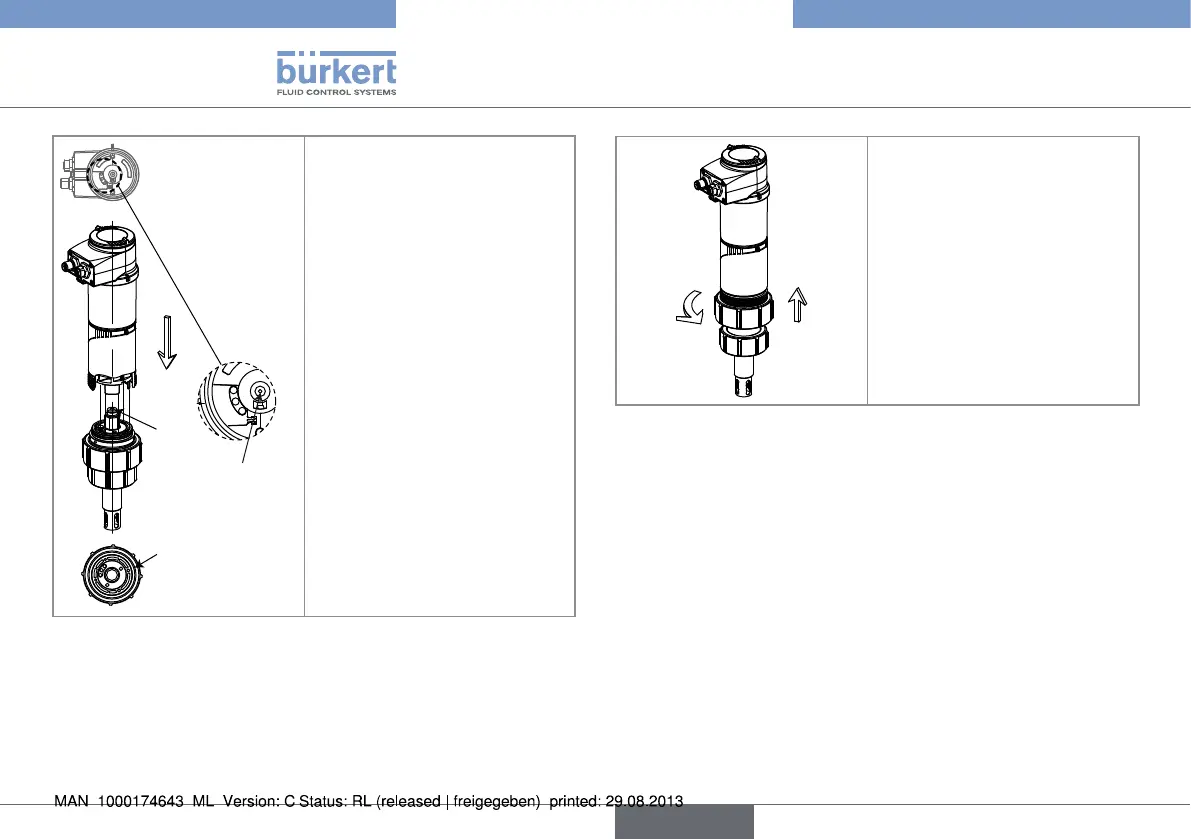

Fig. 9 : Assemblage du module électronique sur l‘armature, hors
fluide (8202)
→ Mettre en place le module d’affichage et de configuration.
→ Étalonner le transmetteur.
français
