Type 8202/8222
5. DESCRIPTION
5.1. Construction
Le transmetteur se compose :
• d‘un module de mesure de grandeurs physiques.
• d’un module d’acquisition / conversion des grandeurs physiques
mesurées.
• d’un module d’affichage et de configuration avec bouton de
navigation.
5.2. Description de l’étiquette
d‘identification
8202 pH/ORP Transmitter
Supply: 14-36VDC 40W Max
Output: 1x4-20mA 2xTrans 1A Max
Cell:pH -2/16 ORP +-2000mV 120mm PG13.5
Process: Temp 0/50°C limited by cell
PN 16 Bar limited by cell
IP65 -IP67 W43LP
S-N:1110
00559630
Made in France
1
2
3
4
5
6
7
8
9
10
11
1:V+
2:NPN/PNP1
3:0V
4:NPN/PNP2
1. Type de transmetteur et grandeur mesurée
2. Alimentation électrique et puissance consommée
3. Caractéristiques des sorties
4. Caractéristiques de la sonde
5. Plage de température du fluide, sans sonde
6. Pression nominale du fluide, sans sonde
7. Affectation des broches des embases M12
8. Code de fabrication
9. Référence de commande
10. Numéro de série
11. Indice de protection

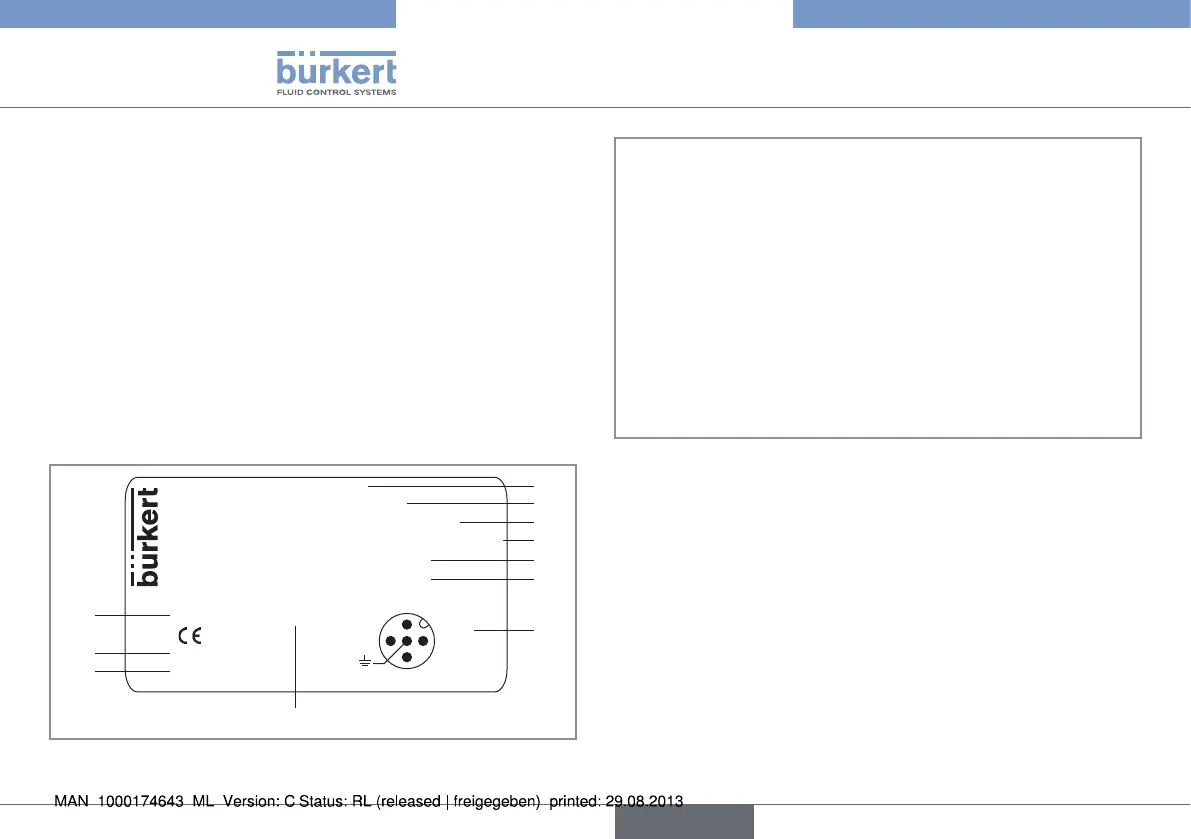

Fig. 1 : Étiquette d’identification du transmetteur 8202 (exemple)
français
