Installation
Type 8202/8222
contacts électriques
→ Vérifier que les contacts
électriques sont en
bon état, les nettoyer
si nécessaire avec une
brosse.
A
détrompeurs
→ Vérifier que le joint "A"
de l'armature est en bon
état. Le remplacer si
nécessaire.
→ Insérer le module
électronique sur
l'armature en orientant
correctement les
détrompeurs.
→ Appliquer une légère
pression verticale
pour engager le joint
d'étanchéité.
→ Solidariser le module
électronique et l'armature
en vissant l'écrou. Serrer
l'écrou G 2'' à la main
uniquement, jusqu'à la
butée pour assurer le
bon contact de la sonde
de température.

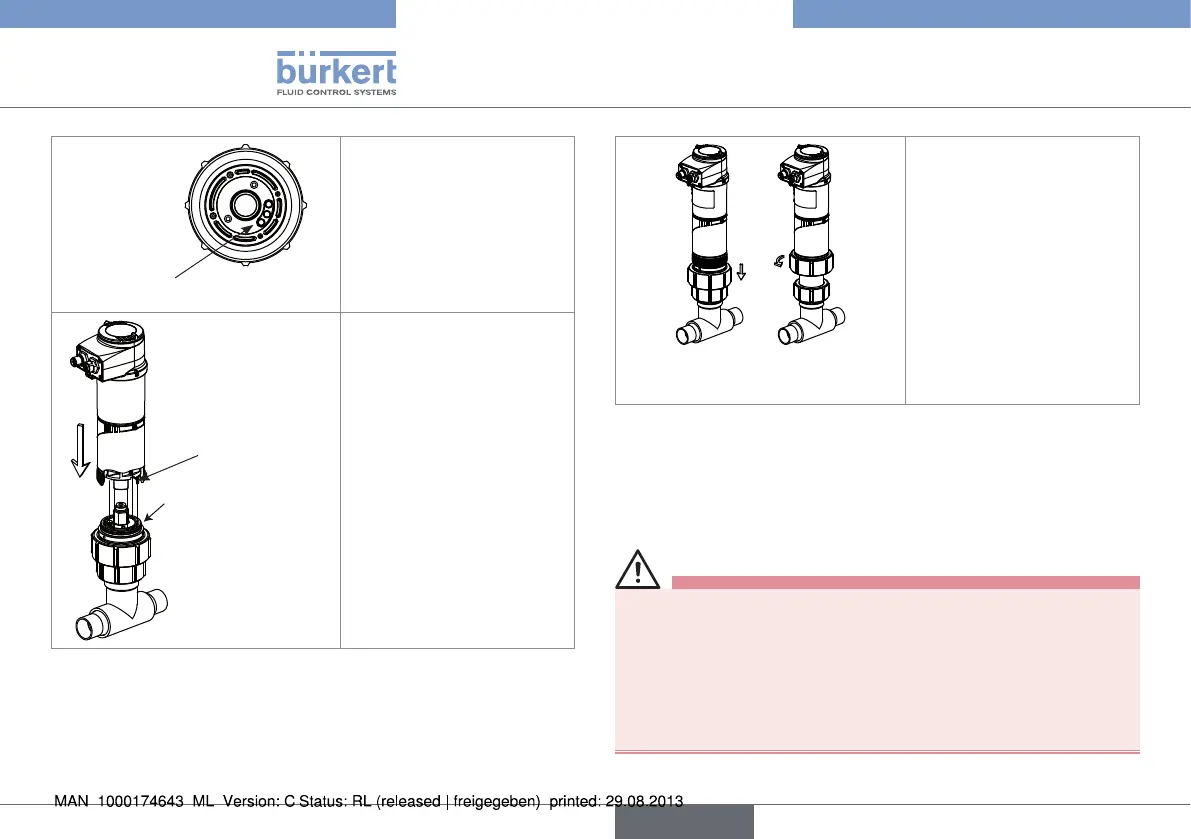

Fig. 14 : Assemblage du module électronique sur l’armature, après
installation de l’armature sur un raccord (8202)
8.3. Installation du 8222 sur la
canalisation
DANGER
Risque de blessure dû à la pression élevée dans l'installation.
• Stopper la circulation du fluide, couper la pression et purger la
canalisation avant de desserrer les raccordements au process.
Risque de blessure dû à la nature du fluide.
• Respecter la règlementation en vigueur en matière de préven-
tion des accidents et de sécurité relative à l'utilisation de fluides
agressifs.
