23
Installation
Type 8202/8222
Sélectionner un emplacement approprié sur la canalisation (pri-
vilégier le montage „A“ pour installer une sonde de conductivité
C=0,1 ou C=0,01)
Sens de circulation du fluide
A
B

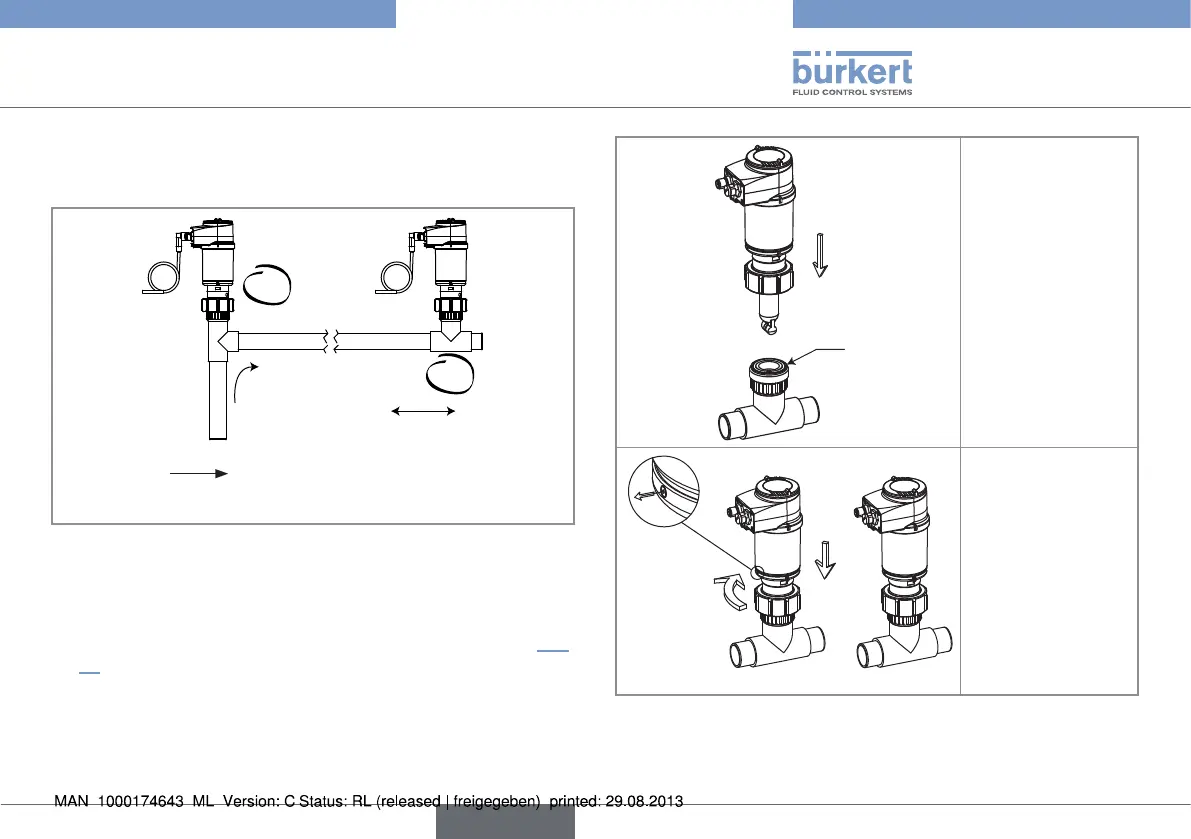

Fig. 15 : Positions de montage du 8222 dans la canalisation
Mettre en place le module d’affichage et de configuration pour
pouvoir étalonner et paramétrer le transmetteur.
Étalonner le transmetteur.
Installer le transmetteur dans le raccord, comme l’indique la Fig.
16 :
A
Vérifier la pré-
sence du joint
"A" sur le raccord
et son intégrité.
Remplacer le joint
si nécessaire.
Insérer avec pré-
caution le trans-
metteur dans le
raccord.
Orienter le trans-
metteur de sorte
que les repères
situés de part et
d'autre du boîtier
électronique
soient parallèles à
la canalisation.
Visser l'écrou
de maintien au
raccord.
Fig. 16 : Installation du 8222 dans un raccord
français
