Assemblage
Type 8202/8222
20°
→ Dévisser complètement
le couvercle en utilisant la
main ou un outil pouvant
servir de levier, en veillant
à ne pas rayer la vitre.
→ Orienter le module
d’affichage et de confi-
guration avec un angle
d'env. 20° par rapport à
la position souhaitée.
a)
b)
c)
d)
→ Le module est enfichable
dans 4 positions diffé-
rentes, à 90° d'intervalle.
→ Pousser à fond sur le
module et tourner vers la
droite pour le verrouiller.
→ Vérifier la présence du
joint sur le couvercle et
son intégrité. Le rem-
placer si nécessaire.
→ Graisser le joint si néces-
saire avec un composé
compatible avec le
matériau qui le compose.
→ Visser à la main jusqu'à
la butée pour assurer
l'étanchéité.

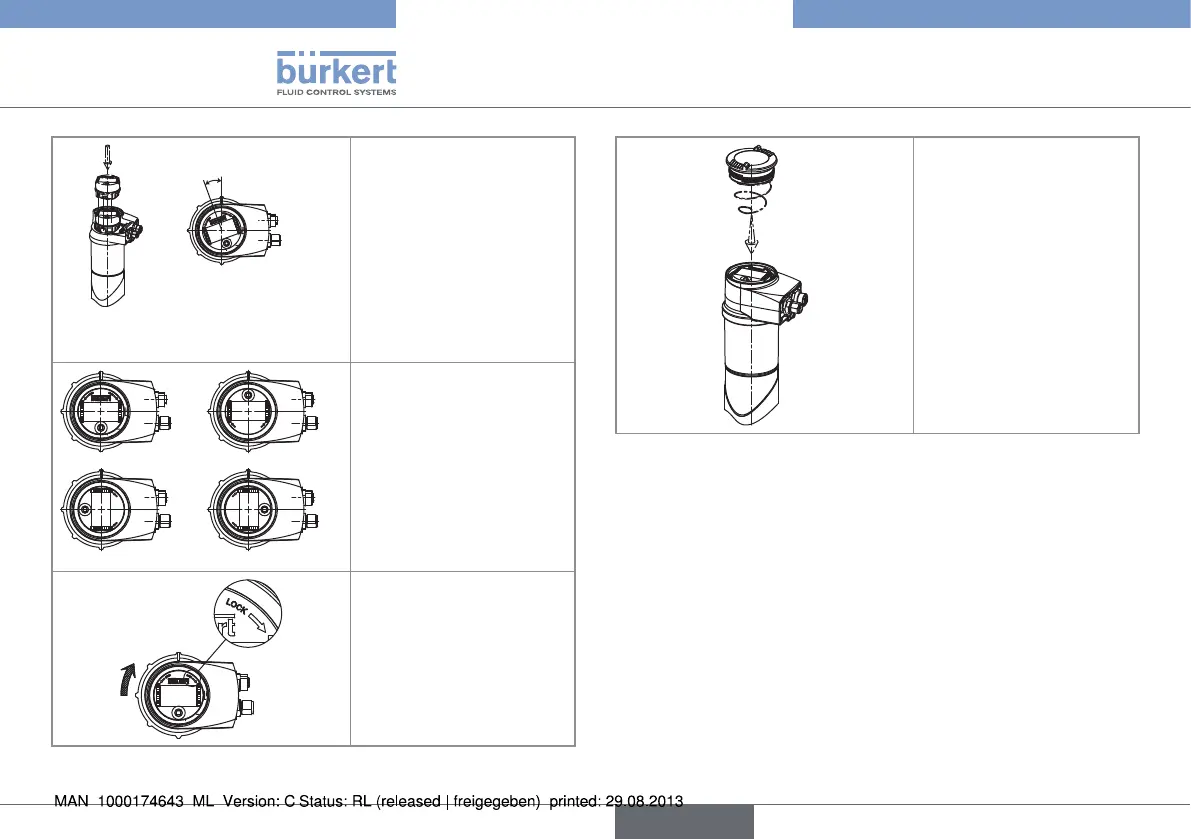

Fig. 7 : Mise en place du module d’affichage et de configuration
