20
Installation
Type 8202/8222
Sens de circulation du fluide
→ Sélectionner un emplacement approprié sur la canalisation.
→ Installer sur la conduite un raccord avec connexion capteur
filetée G 1“1/2 et en respectant les consignes décrites dans
le manuel utilisateur du raccord utilisé.

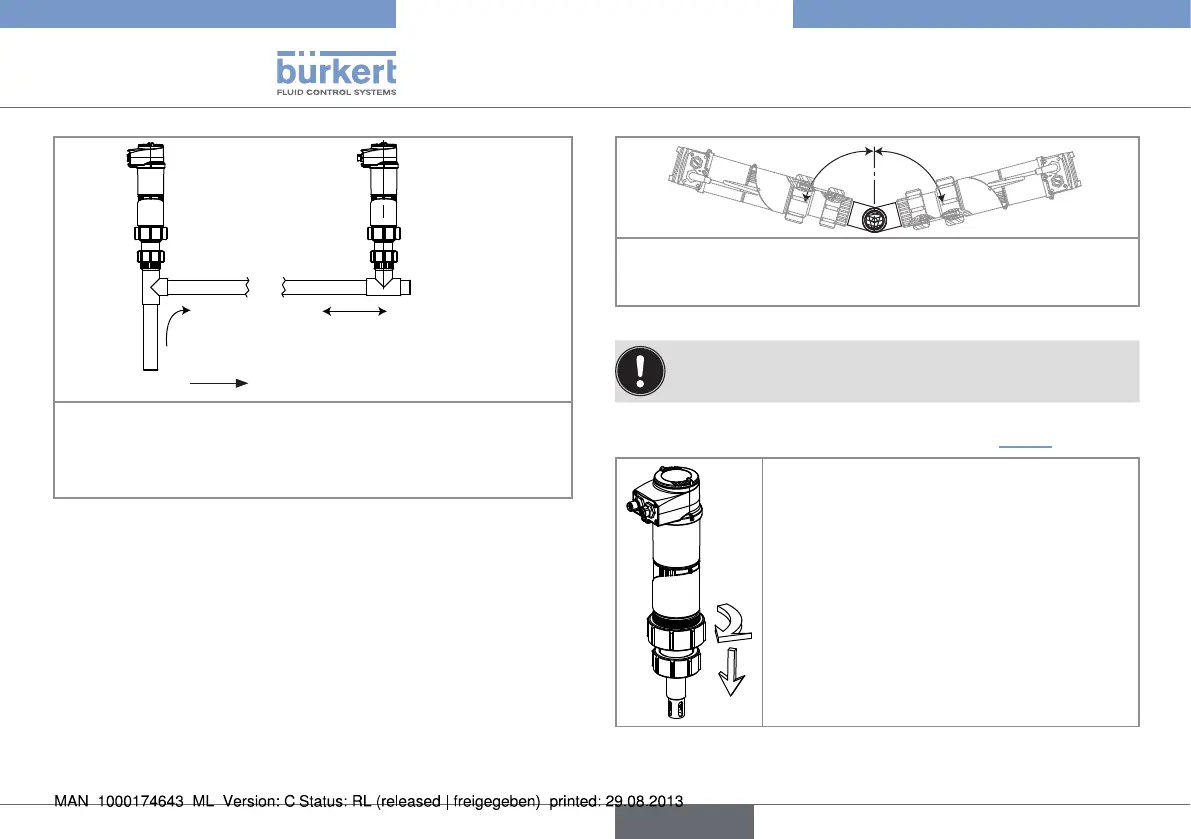

Fig. 10 : Positions de montage du 8202 dans la canalisation
75°
75°
→ Installer le raccord avec un angle de ±75° max. par rapport à
la verticale pour garantir le bon fonctionnement de la sonde de
pH/redox.
Fig. 11 : Inclinaison par rapport à la verticale (8202)
La sonde de pH/redox doit toujours être immergée dans le
fluide, pour éviter qu'elle ne dessèche.
→ Lorsque le transmetteur est étalonné, désassembler le module
électronique de l‘armature, comme l‘indique la Fig. 12.
→ Desserrer l'écrou de maintien de l'armature
sur le module électronique.
français
