页码 116 / 136 MXV, MXV-B Rev4 - 安装使用手册
需从管道上拆下泵壳(14.00).
拆卸MXV-B的顺序:
从长杆螺栓(61.02)上拧下螺母(61.04),电机(99.00)即
可带着泵的全部内部零件被完整拆出,而不用从管路上
拆除泵壳(外套14.02)
拆卸MXV(L),MXV(L)4的顺序:
1.标示出电机在笼型支架(32.00)上的位置和笼型支
架在上端盖上的位置(34.02),…依次类推在外套上
(14.02),…在泵壳上(14.00).
2.取下螺钉(32.32)以及垫片(32.31)及联轴器护罩
(32.30).
3.松开联轴器(64.22)上的螺丝(64.25).
注意：为了避免由于主轴（64.00)的轴向移动对机械密
封弹簧(36.00)的挤压,我们建议拧松联轴器(64.22)的螺
丝(64.25)，即使仅为了拆出或安装电机。
而后，按照9.2章节指示将主轴复位.
4.从接线盒上卸下电源电缆，取下螺丝(70.18)及螺母
(70.19)并从联轴器(64.22)上拆下电机(图.4a).
对MXV(L)25-32-40,MXV(L)425-32-40:
5.从长杆螺栓(61.02)上拧下螺母(61.04).
6.将笼型支架(32.00)及轴承(66.00)和联轴器(64.22)顺
泵轴(64.00)和外套(14.02)整体拆出.
一旦拆出笼型支架,其他所有内部零件都可以随着轴从
外套里抽出.
7.拆下上端盖(34.02)和O-形圈(14.20),然后就是出口端
壳体(20.00)了.
对MXV(L)50-65-80,MXV(L)450-65-80:
5.拆下螺丝(61.07)和笼型支架(32.00),其和轴承(66.00)
及联轴器(64.22)作为整体从上端盖(34.02)顺轴
(64.00)抽出(图.5).
6.从长杆螺栓(61.02)上拆下螺母(61.04)和垫片(61.03).
7.借助于长木棍或杠杆,沿外套直径对角线位置交替撬
动或敲动上端盖,将上端盖(34.02)从外套(14.02)顺轴
(64.00)拆下,或连同外套一起从泵壳(14.00)上拆下.
一旦拆下上端盖(34.02),其他所有内部零件都可以从泵
壳(14.00)中抽出.
8.4..更换机械密封
确保新机械密封的弹簧适合主轴的旋转方向.
应确保与机械密封相接触的所有零件都是彻底清洁并
没有任何毛刺和尖锐边沿.
密封环为EPDM(乙烯—丙烯)，应确保其不与油类或脂
类相接触.为了便于机械密封的安装，用清水或与密封
环材料相适应的润滑剂来润滑轴，静环座和密封环.
避免撞击或尖角划伤机械密封的摩擦面.
只针对MXV(L)(4) 25,32,40,50,65,80
拆下机械密封(36.00),从轴(64.00)上拆下动环时应确保
轴上没有划痕,然后从上端盖(34.02)上拆下静环.
把机械密封的动环尽量往轴(64.00)的肩环(36.52)处
推，但不要压缩弹簧.
检查安装前后的长度并把动环升起到与原始长度(L1 图
5）一致。
这样,当静环安装时和轴被固定在联轴器(L2 图6b)上后,
机封弹簧能有一个准确的压缩量.
64.00
36.00
Parte
14.20
14.02
36.52
34.02
(*)
64.22
64.25
Fig.5 Montaggio tenuta meccanica
Fig. 6b
Rotore sollevato,
posizione di
bloccaggio
albero nel giunto
sollevamento albero
nel giunto. (*) Spina per
albero non bloccato
Rotore appoggiato
Fig. 6a
L1
rotante
fissa
Parte
4.93.226/1

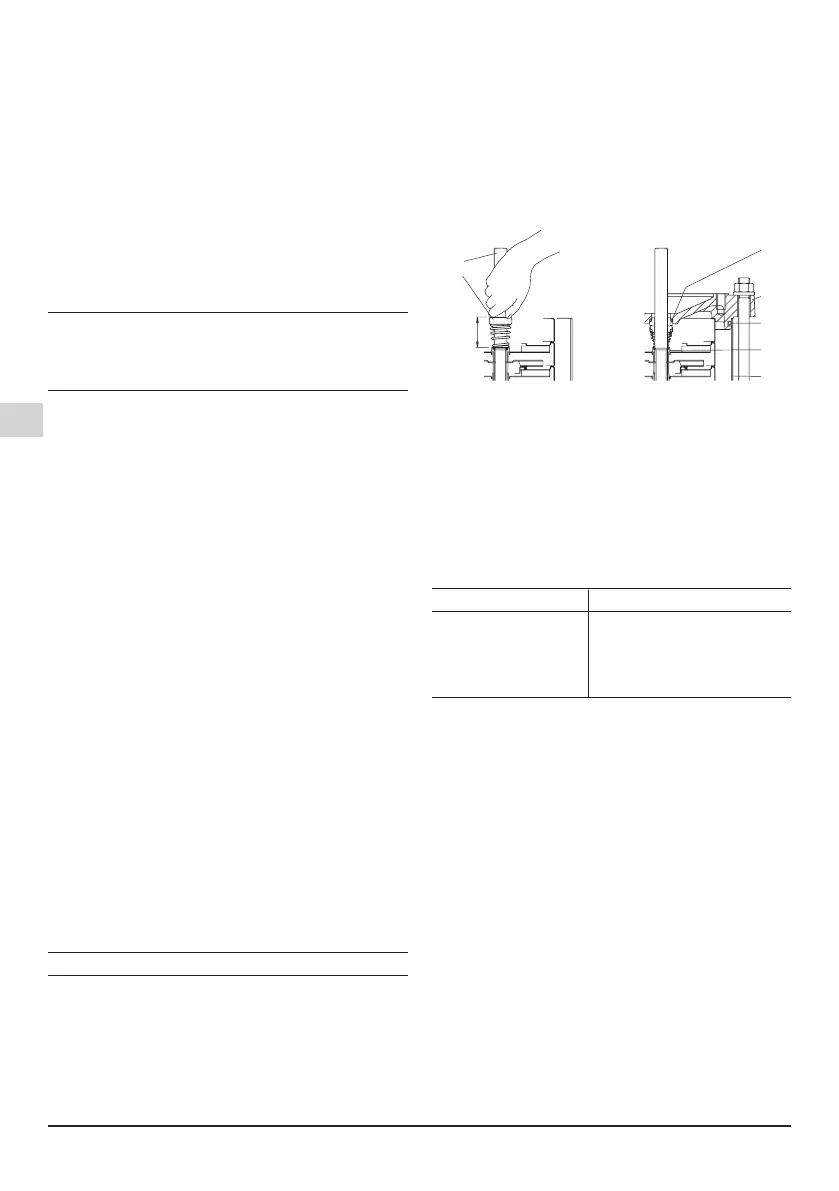

图.5插入机械密封
只针对 MXV(L) 100, MXV(L)4 100 按照16.
页码131
8.5.更换球轴承MXV(L),MXV(L)4
如果需要更换滚珠轴承(66.00)，使用型号为2RS1，C3
轴承，该型号标示在被更换滚珠轴承上，使用适合于
工作温度的润滑脂.
轴承的型号取决于电机的型号：
电机尺寸 轴承型号
80 6206, 2RS1, C3
90 6207, 2RS1, C3
100-112 6208, 2RS1, C3
132 6310, 2RS1, C3
160-180 6313, 2RS1, C3
8.6.第一级轴承和中间轴承MXV(L),MXV(L)4
MXV50-16,65-32,80-48泵的轴(64.00)上都有一个轴承
套(64.10)，在第一级叶轮后面的导叶(25.03)里有一轴
承(根据吸入要求).
从MXV..25-212,MXV..32-412到MXV..40-
811,MXV50-1611, MXV65-3208和MXV80-4806,都有
一中间轴承(见15章节).
在它们被拆卸前，首先对每一级导叶和单独的隔套都
按位置编上号(在15章节可看到隔套的长度和位置),以
便能够正确地重新安装这些组件.
9. 重新安装
在重新安装组件时，须按拆卸时相反的程序进行(见8.3
章节).
检查O-形圈（14.20)的状态，若有损坏，请及时更
换。
确保O-形圈（14.20)正确的放置在泵壳（14.00)和上端
盖（34.02)的相应位置上.使用洁净水或其它兼容的液
体润滑密封圈.
动环
静环
