MXV, MXV-B Rev4 - 安装使用手册 页码 117 / 136
9.1. 紧固扭矩
型号 MXV-B MXV... MXV...
 25-32-40-50 25-32-40 50-65-80
叶轮锁母(28.04) 8Nm 8Nm 35Nm
联接螺栓锁母(61.04) 8Nm 50Nm 50Nm
上端盖螺丝(61.07) - - 60Nm
联轴器螺丝(64.25) - 22Nm 50Nm
带螺母(70.19)的螺栓(70.18)  - 40Nm 40Nm
当紧固螺母(28.04)时，请注意别让反向使用的第二个
扳手擦伤轴.
注意: 联接螺栓(61.02)上的螺母(61.04),紧固上端盖的
螺丝(61.07)和紧固笼型支架上的螺母(70.19)及螺丝
(70.18)时必须按照次序按直径对角线位置均匀上紧.
64.00
36.00
Parte
14.20
14.02
36.52
34.02
(*)
64.22
64.25
Fig.5 Montaggio tenuta meccanica
Fig. 6b
Rotore sollevato,
posizione di
bloccaggio
albero nel giunto
sollevamento albero
nel giunto. (*) Spina per
albero non bloccato
Rotore appoggiato
Fig. 6a
L1
L2
rotante
fissa
Parte
36.00
64.00
4.93.226/2
4.93.226/1

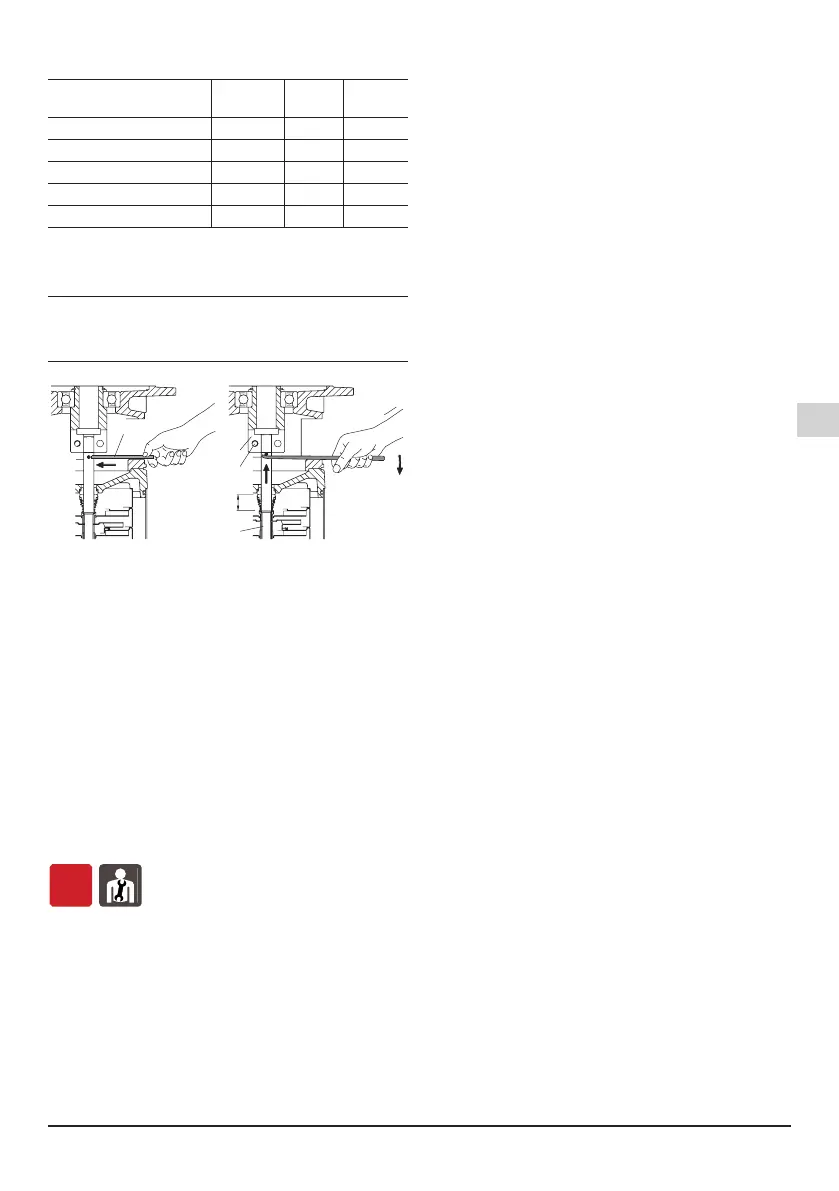

图.6a   图.6b
转子静止,和轴一起均未被联轴 转子提升,把轴固定在联
器锁住   轴器的位置.
(*)提升轴用的销
9.2. 泵转子的轴向位置󱑋MXV(L),MXV(L)4
把转子沿着垂直方向从其静止位置提升起来（图.6a)，
把一个销子插入轴的孔内， 利用一橇棍把销子撬到联
轴节(64.22)的底面不动.
在这个位置上(图.6b)均衡地拧紧螺丝(64.25)，轴
(64.00)就牢牢地锁在联轴器内。
拿掉销子.
按第6.5章节说明，安装电机.
10.󱑋 处理
OFF
产品的最终处理应由专业公司操作
确保专业公司是按照材料分类方式处理
按照当地的法规和有关环境保护的国际准则处理
11. 备件
11.1. 订购备件
订购备件时请根据剖面图提供备件的名称和位置编号
及泵铭牌上的数据（型号、参数和序列号）
备件需求请电话、传真、邮件给CALPEDAS.P.A
12. 部件名称
名称
13.60法兰盘(带调节)
14.00泵壳
14.02外壳
14.04带垫片的注水堵
14.06O形圈
14.12带垫片的放水堵
14.16O形圈
14.17螺钉
14.18O形圈
14.19O形圈
14.20壳体垫圈
14.42带垫片的水堵
14.54防磨环(1)
25.01首级导叶
25.02各级导叶
25.03带滑动轴承的导叶
25.05末级导叶
28.00叶轮
28.04叶轮锁母
28.08垫片
32.00笼形支架
32.30护网
32.31垫圈
32.32螺钉
34.01下端盖
34.02上端盖
36.00机械密封
36.51两半保持圈
36.52轴肩挡圈
61.00底座
61.02紧固螺栓
61.03垫圈
61.04螺母
61.07螺钉
61.30支撑地脚
61.32螺钉
61.34垫圈
61.36螺母
64.00泵轴
64.10轴承套
64.13上隔套
64.14下隔套
64.15内部隔套
64.18轴承隔套(上)
64.19轴承隔套(下)
64.22联轴器
64.25螺丝
66.00滚珠轴承
66.18弹性挡圈
66.19轴肩环(3)
70.18螺钉
70.19螺母
99.00电机总成
(1):嵌进导叶(不能单独提供)
(2):见第15章节.
(3):只有132的电机才有.
