MXV, MXV-B Rev4 - Instrucciones de uso Página 51 / 136
1.3. Operadores autorizados
El producto está dirigido a operadores con experiencia,
entre los usuarios nales del producto y los técnicos
especializados (véanse los símbolos más arriba).
i
Está prohibido al usuario nal realizar
operaciones reservadas a los técnicos
especializados. El fabricante no se hace
responsable de daños causados por el
incumplimiento de esta prohibición.
1.4. Garantía
Para la garantía de los productos, consulte los
términos y condiciones de venta.
i
La garantía incluye la sustitución o la reparación
GRATUITA de las piezas defectuosas
(reconocidas por el fabricante).
La garantía del aparato queda anulada:
-
Si el uso del aparato no es conforme a las instrucciones y a
las normas que se describen en este manual.
- En caso de modicaciones o variaciones realizadas
de manera arbitraria sin la autorización del Fabricante
(véase pár. 1.5).
-
En casos de intervenciones de asistencia técnica realizadas
por personal no autorizado por el Fabricante.
- En caso de falta de mantenimiento, como es descrito
en este manual.
1.5. Servicio de asistencia técnica
Cualquier otra información sobre la documentación,
los servicios de asistencia y sobre las piezas del
aparato, puede ser pedida a: Calpeda S.p.A. (véase
pár. 1.2).
2. DESCRIPCIÓN TÉCNICA
Bombas multicelulares verticales, con bocas de
aspiración e impulsión del mismo diámetro, y
dispuestas sobre el mismo eje, (in-line).
Manguitos guía resistentes a la corrosión y lubricados
por el líquido bombeado.
MXV: Bomba con rodamiento axial con brida y
manguito para el empleo de cualquier motor estándar
en la forma constructiva IM V1.
MXV-B: Bombas multicelulares verticales monobloc.
2.1. Uso previsto
Para liquidos limpios, no explosivos o inamables,
no peligrosos para la salud, o para el ambiente, ni
agresivos para los materiales de la bomba, y sin
elementos abrasivos, sólidos, o lamentosos.
Con anillos de cierre en EPDM la bomba no es
adecuada para aceite.
Temperatura del líquido: desde - 15 °C hasta +110 °C
para MXV(L) y MXV(L)4, desde -15 °C hasta +90 °C
para MXV-B.
2.2. Mal uso razonablemente previsible
El dispositivo ha sido diseñado y fabricado
exclusivamente para el uso descrito en el pár. 2.1.
Está totalmente prohibida la utilización del
dispositivo para usos impropios y que no están
indicados en este manual.
El uso impropio del producto deteriora las
características de seguridad y de eciencia del
dispositivo, Calpeda no se hace responsable para
daños o perjuicios causados por el incumplimiento de
las prohibiciones mencionadas antes.

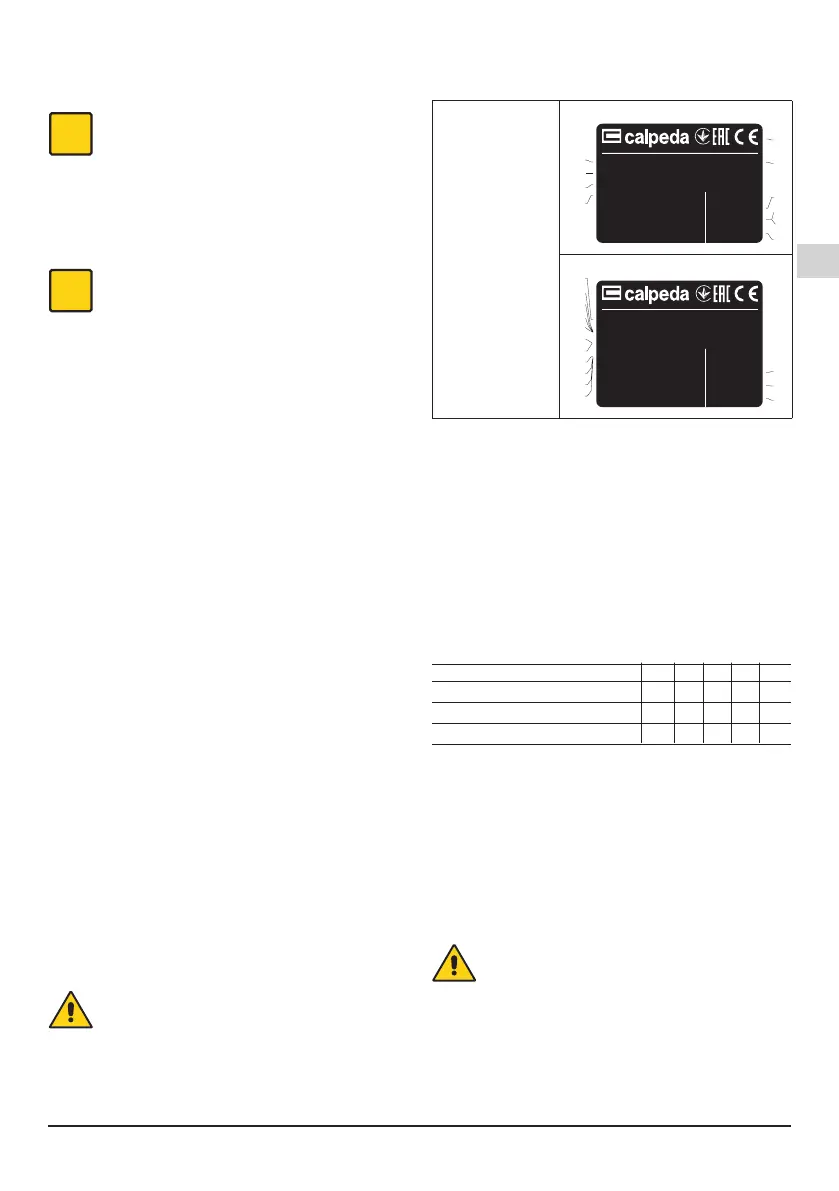

2.3. Marca
A continuación se muestra una copia de la tarjeta de
identicación presente en el exterior de la bomba.
1 Tipo
2 Capacidad
3 Altura
4 Potencia nominal
5 Tension nominale
6 Frecuencia
7 Courant nominale
8 Velocidad de rotación
9 Factor de servicio
10 Clase de
aislamiento
11 Certicaciones
12 Nº de serie
13 Peso
14 Notas
15 Tension
16 % carico
17 Factor de potencia
18 Rendimiento
19 Protección
20 Clase de
eciencia
Ejemplo de placa bomba
Made in Italy
MONTORSO
XXXXXXXX
IE2-87
XXXXXXXX
H max/min XX/XX m
n 2900/min
XYXYRRY
IEC 60034-1
XX kW (XX Hp)
VICENZA
Made in Italy
MONTORSO
Q min/max XX/XX m
3
/h
XXXXXXXX
IP 54
n 2900/min
230∆/400Y V3~50Hz
%
100
75
50
cosϕ
XX
XX
XX
η
XX
XX
XX
V
400
400
400
XX / XX A
S1 l.cl. F
S1 49kg
XXkg
XX
kW (XX Hp)
VICENZA
1
11
2
3
4
4
5
6
7
8
9
10
12
13
19
20
8
9
13
14
15
16
17
18
Ejemplo de placa bomba
Made in Italy
MONTORSO
XXXXXXXX
IE2-87
XXXXXXXX
H max/min XX/XX m
n 2900/min
XYXYRRY
IEC 60034-1
XX kW (XX Hp)
VICENZA
Made in Italy
MONTORSO
Q min/max XX/XX m
3
/h
XXXXXXXX
IP 54
n 2900/min
230∆/400Y V3~50Hz
%
100
75
50
cosϕ
XX
XX
XX
η
XX
XX
XX
V
400
400
400
XX / XX A
S1 l.cl. F
S1 49kg
XXkg
XX
kW (XX Hp)
VICENZA
1
11
2
3
4
4
5
6
7
8
9
10
12
13
19
20
8
9
13
14
15
16
17
18
3. CARACTERÍSTICAS TÉCNICAS
3.1. Datos técnicos
Dimensiones y pesos (ver catálogo técnico).
Velocidad nominal 1450/1750 rpm per MXV(L)4;
2900/3450 rpm per MXV(L), MXV-B.
Protecciones IP 55 (IP 54 para MXV-B)
Tensión de alimentación/ Frequencia
230 V1~50 Hz
220 V1~60 Hz
230/400 - 400/690 V3~50 Hz
220/380 - 380/660 V3~60 Hz
Los datos eléctricos indicados en la placa se reeren a
la potencia nominal del motor.
Potencia nominal motor
MXV(B)(L) (2900 1/min) hasta a kW: 0,75 2,2 4 7,5 22
MXV(L)4 (1450 1/min) hasta a kW: 1,1 3
Presión acùstica dB (A) max: 65 65 67 68 82
Arranques/hora max: 35 30 20 15 15
Presión nal máxima admitida en el cuerpo de la
bomba: 250 m (25 bar) para MXV(L) y MXV(L)4, 160m
(16 bar) para MXV-B.
3.2. Lugar en que se posiciona la bomba
Electrobomba prevista para lugares aireados y
protegidos de la intemperie, con una temperatura
máxima ambiental de 40 °C.
4. SEGURIDAD
4.1. Normas genéricas de comportamiento
Antes de utilizar el producto es necesario
conocer toda información sobre la seguridad.
Es necesario leer cuidadosamente y seguir
las instrucciones técnicas, de funcionamiento
y las indicaciones aquí contenidas para los
diferentes pasos: del transporte hasta la
eliminación nal.
Los técnicos especializados deben respectar la
reglas, regulaciones, normas y leyes del País
en que se vende la bomba.
El aparato es conforme a las normas vigentes
