Calpeda MXV-B, MXV, MXVL, MXVL4, MXV4 - Sicherheitsmassnahmen; Technische Beschreibung; Technische Merkmale

D
MXV, MXV-B Rev4 - Betriebsanleitung Seite 27 / 136
1.2. Firmenbezeichnung und Adresse vom Her-
steller
irmenbezeichnung: Calpeda S.p.A.
Adresse: Via Roggia di Mezzo, 39
36050 Montorso Vicentino - Vicenza / Italien
www.calpeda.it
1.3. Autorisiertes Bedienungspersonal
Dieses Gerät richtet sich an erfahrene Bediener, welche
Endverbraucher und spezialisierte Techniker sein können
(siehe Auistung der Symbole hier oben).
i
Dem Endverbraucher ist es strengstens verboten,
Maßnahmen vorzunehmen, welche ausschließlich von
spezialisierten Techniker durchgeführt werden dürfen.
Der Hersteller haftet nicht für Schäden, welche aus der
Nichtbeachtung dieses Verbotes resultieren
.
1.4. Garantie
Bzgl. der Garantie über die Produkte muss man sich auf die
allgemeinen Verkaufsbedingungen beziehen.
i
Die Garantie umfasst den KOSTENLOSEN Ersatz oder
die KOSTENLOSE Reparatur der defekten Teile (welche
als defekt vom Hersteller anerkannt werden).
Die Garantie erlischt:
- Wenn das Gerät nicht unter Beachtung der Anweisungen
und Normen verwendet wird, welche in diesem Handbuch
beschrieben sind.
-
Wenn Änderungen am Gerät ohne Genehmigung seitens des
Herstellers vorgenommen werden (siehe Abschnitt 1.5).
- Wenn technische Servicemaßnahmen vom Personal
durchgeführt werden, welches nicht vom Hersteller autorisiert
worden ist.
- Wenn die in diesem Handbuch beschriebenen
Wartungsmaßnahmen nicht beachtet werden.
1.5. Technisches Service
Für weitere Informationen über Dokumentation, Service-
Dienstleistungen und Geräteteile wenden Sie sich bitte an:
Calpeda S.p.A. (Abschnitt 1.2).
2. TECHNISCHE BESCHREIBUNG
Vertikale, mehrstuge Pumpe mit Saug- und Druckstutzen
gleicher Nennweite, gegenüberliegend auf der selben
Achse angeordnet (Inline Ausführung). Korrosionsfeste
und mediumgeschmierte Gleitlager.
MXV: Die Pumpe mit Axiallager und Hülsenkupplung
kann mit jedem Normmotor in Bauform IM V1 verbunden
werden.
MXV-B: Vertikale, mehrstuge Blockpumpen.
2.1. Zweckentsprechende Verwendung
Für reine Flüssigkeiten, nicht explosiv oder ent-zündlich,
nicht gesundheits- oder umweltgefähr-dend, nicht
aggressiv für die Pumpenbaustoffe, ohne abrasive, feste
oder langfaserige Teile.
Wenn die Dichtungsringe aus EPDM- Kautschuk sind, ist
die Pumpe nicht für Ölbetrieb geeignet.
Mediumstemperatur: von - 15 °C bis + 110 °C.
2.2. Vernünftigerweise vorhersehbare Fehlan-
wendung
Das Gerät wurde ausschließlich zu den im Abschnitt 2.1
beschriebenen Zwecken entworfen und hergestellt.
Die Verwendung vom Gerät zu anderen unzulässigen
Zwecken oder unter in diesem Handbuch nicht
vorgesehenen Bedingungen ist strengstens verboten.
Die Fehlanwendung des Produktes verringert seine
Sicherheits- und Efzienzmerkmale. Calpeda haftet nicht für
Mängel oder Unfälle, welche aus der Nichtbeachtung der oben
beschriebenen Verbote resultieren.

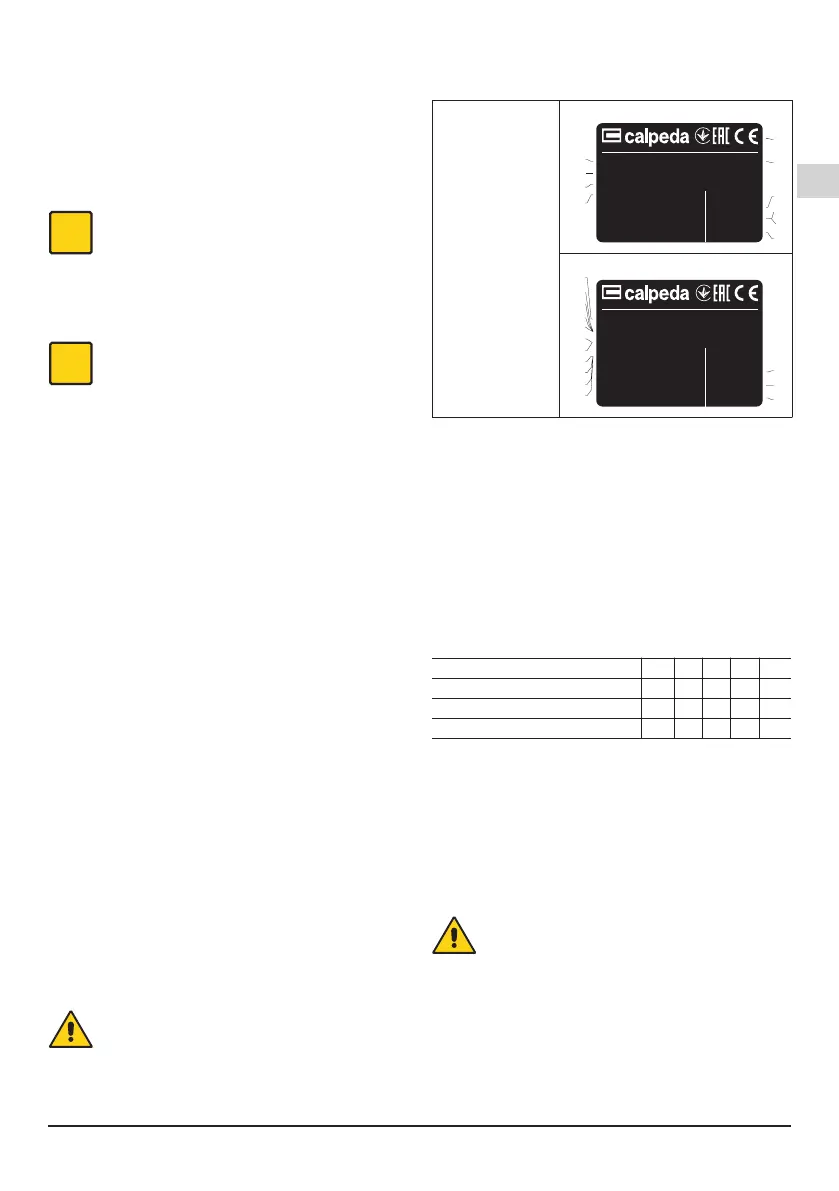

2.3. Kennzeichnung
Im Folgenden nden Sie eine Kopie des Kennschildes ,
welches am Außengehäuse der Pumpe angebracht ist.
1 Pumpentyp
2 Fördermenge
3 Förderhöhe
4 Nennleistung
5 Stufenanzahl
6 Frequenz
7 Nennstrom
8 Nenndrehzahl
9 Betriebsart
10 Isolationsklasse
11 Bemerkungen
12 Seriennummer
13 Gewicht
14 Bemerkungen
15 Nennleistung
16 %
17 Leistungsfaktor
18 Wirkungsrad
19 Schutzart
20 Efzienz klasse
Beispiel Typenschild der Pumpe
Made in Italy
MONTORSO
XXXXXXXX
IE2-87
XXXXXXXX
H max/min XX/XX m
n 2900/min
XYXYRRY
IEC 60034-1
XX kW (XX Hp)
VICENZA
Made in Italy
MONTORSO
Q min/max XX/XX m
3
/h
XXXXXXXX
IP 54
n 2900/min
230∆/400Y V3~50Hz
%
100
75
50
cosϕ
XX
XX
XX
η
XX
XX
XX
V
400
400
400
XX / XX A
S1 l.cl. F
S1 49kg
XXkg
XX
kW (XX Hp)
VICENZA
1
11
2
3
4
4
5
6
7
8
9
10
12
13
19
20
8
9
13
14
15
16
17
18
Beispiel Typenschild des Motors
Made in Italy
MONTORSO
XXXXXXXX
IE2-87
XXXXXXXX
H max/min XX/XX m
n 2900/min
XYXYRRY
IEC 60034-1
XX kW (XX Hp)
VICENZA
Made in Italy
MONTORSO
Q min/max XX/XX m
3
/h
XXXXXXXX
IP 54
n 2900/min
230∆/400Y V3~50Hz
%
100
75
50
cosϕ
XX
XX
XX
η
XX
XX
XX
V
400
400
400
XX / XX A
S1 l.cl. F
S1 49kg
XXkg
XX
kW (XX Hp)
VICENZA
1
11
2
3
4
4
5
6
7
8
9
10
12
13
19
20
8
9
13
14
15
16
17
18
3. TECHNISCHE MERKMALE
3.1. Technische Daten
Abmessungen und Gewicht (siehe Katalog).
Nenndrehzahl
1450/1750 rpm for MXV(L)4;
2900/3450 rpm für MXV(L), MXV-B.
Schutzklasse IP 55 (IP 54 für MXV-B)
Netzspannung / Frequenz
230 V1~50 Hz
220 V1~60 Hz
230/400 - 400/690 V3~50 Hz
220/380 - 380/660 V3~60 Hz
Die elektrischen Daten auf dem Typenschild beziehen sich
auf die Nennleistung des Motors.
Motornennleistung
MXV(B)(L) (2900 1/min) bis kW: 0,75 2,2 4 7,5 22
MXV(L)4 (1450 1/min)
bis kW: 1,1 3
Schalldruck dB (A) max: 65 65 67 68 82
Start/Stunde max: 35 30 20 15 15
- Höchstzulässiger Pumpenenddruck: 250 m (25 bar) für
MXV(L) und MXV(L)4, 160 m (16 bar) für MXV-B..
3.2. Aufstellungsort der Pumpe
Einsatz nur in gut belüfteten und gegen Witterungseinüsse
geschützten Räumen. Raumtemperatur bis 40 °C.
4. SICHERHEITSMASSNAHMEN
4.1. Allgemeine Verhaltensregeln
Vor Gerätegebrauch ist es wesentlich, alle
Sicherheitshinweise sorgfältig durchzulesen.
Lesen und beachten Sie alle technische Anweisungen,
Betriebsanleitungen und Hinweise über sämtliche
Arbeitsphasen, vom Transport bis zur endgültigen
Entsorgung, welche in diesem Handbuch geschrieben sind.
Die
spezialisierten Techniker sind dazu verpichtet,
sämtliche Regelungen, Normen und Gesetze zu beachten,
welche in dem Aufstellungsland gelten, wo die Pumpe
verkauft worden ist. Das Gerät entspricht den geltenden
Sicherheitsnormen.
Eine unsachgemäße Verwendung kann jederzeit zu
Schäden an Menschen, Tiere oder Sachen führen.
