IT

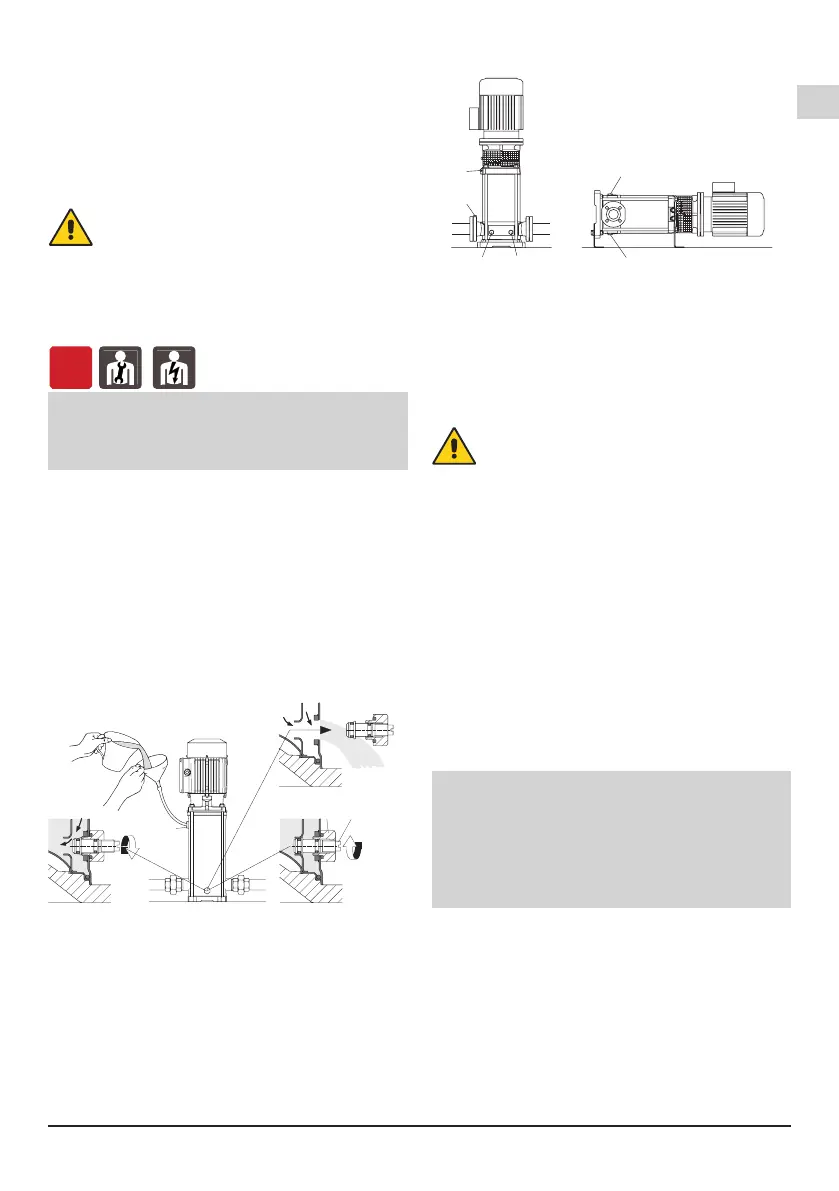

MXV, MXV-B Rev4 - Istruzioni originali Pagina 7 / 136
7. AVVIO E IMPIEGO
7.1. Controlli prima dell’accensione
L’apparecchio non deve essere messo infunzione in
presenza di parti danneggiate.
Controllare che il giunto con l’albero della pompa ruoti
liberamente a mano (vedere capitolo 6.5.).
Assicurarsi che le viti (64.25) del giunto siano serrate
(vedere capitolo 9.2.).
Assicurarsi che la protezione del giunto
(32.30) sia ssata sulla lanterna.
Per MXV-B Controllare che l’albero ruoti liberamente
a mano.
Per questo scopo utilizzare l’intaglio per cacciavite
sull'estremità dell'albero lato ventilazione.
7.2. Riempimento
OFF
ATTENZIONE: evitare assolutamente il
funzionamento a secco, neanche per prova.
Avviare la pompa solo dopo averla riempita
completamente di liquido.
Con la pompa sopra il livello dell’acqua da sollevare
(funzionamento in aspirazione, g. 3A) o con un
battente insufciente (inferiore a 1 m) per aprire la
valvola di non ritorno, riempire il tubo aspirante e la
pompa attraverso l’apposito foro (1) (g. 4).
Per facilitare l’operazione usare un tubo essibile (o un
gomito) ed un imbuto.
MXV-B, MXV(L) 25-32-48, MXV(L)4 25-32-48
Durante il riempimento tenere svitata la vite a spillo
(14.17) nel tappo di scarico (14.12) per mettere in
comunicazione la camera premente con la camera
aspirante (g. 4a).
MXV-B, MXV 25-32-48
4.93.008
4.93.306
14.12
(1)
14.17
Fig. 4a Riempimento: Fig. 4b In funzionamento:
passaggio interno aperto passaggio interno chiuso
MXV(L) 50-65-80, MXV(L)4 50-65-80
Con installazione verticale, durante il riempimento
togliere il tappo (2) per satare il lato aspirazione.
Dopo la fuoriuscita di liquido, richiudere il tappo (2).
Proseguire con il riempimento nchè il liquido non
trabocca dal foro di sato (1) sul coperchio superiore.
Rabboccare nchè la pompa non è completamente
satata, prima d’inserirvi i tappi (1).
Con installazione orizzontale, riempire e satare
attraverso i fori (1) sul corpo pompa (14.00).
MXV.. 50-65-80
(3)
(1) (2)
(2)
(1)
(3)
(3)
Fig 3 : (1) Riempimento e sfiato
(2) Sfiato aspirazione
(3) Scarico
4.93.215
Fig. 4 (1) Riempimento e sato
(2) Sato aspirazione
(3) Scarico
Con il livello dell’acqua in aspirazione sopra la
pompa (funzionamento sotto battente, g. 3B) riempire
la pompa aprendo lentamente e completamente la
saracinesca nel tubo di arrivo, tenendo aperta la
saracinesca in mandata ed i fori di sato (g. 4) per
fare uscire l’aria.
Durante il riempimento, tenere aperti i fori di
sato solo se il liquido in arrivo, per la sua
natura, con la sua temperatura e pressione,
non è pericoloso.
Solo per MXV(L)50-65-80, MXV(L)4 50-65-80,
eventualmente, prevedere sui fori (1), (2) raccordi con
rubinetto-valvola per controllare l’uscita del liquido e la
sua direzione.
Con tubo di mandata orizzontale o più basso della
pompa, durante il riempimento tenere chiusa la
saracinesca in mandata.
7.3. Avviamento e controllo del funzionamento
Chiudere i fori di sato (g. 4), per le pompe MXV-B,
MXV(L) 25-32-40 e MXV(L)4 25-32-40 serrare la vite
a spillo (14.17) nel tappo di scarico (14.12) (g. 4b) e
chiudere il foro di sato (14.04).
Avviare la pompa con la saracinesca in mandata chiusa
e con la saracinesca in aspirazione completamente
aperta. Subito dopo aprire lentamente la saracinesca
in mandata regolando il punto di funzionamento entro i
limiti indicati in targa.
Vericare che il senso di rotazione corrisponda
a quello indicato dalle frecce: antiorario
guardando il motore dal lato ventola per MXV-B
50, MXV(L)50-65-80, MXV(L)4 50-65-80, orario
guardando il motore dal lato ventola per MXV-B
25-32-40, MXV(L) 25-32-40 e MXV(L)4 25-32-40;
in caso contrario, togliere l’alimentazione elettrica e
invertire fra loro i collegamenti di due fasi.
Controllare che l'elettropompa lavori nel suo campo
di prestazioni e che non venga superata la corrente
assorbita indicata in targa. In caso contrario regolare
la saracinesca in mandata o l’intervento di eventuali
pressostati.
Se si verica una perdita di adescamento (interruzione
del usso di mandata, nonostante le saracinesche
siano aperte) o se si nota una oscillazione della
pressione indicata dal manometro, ripetere lo sato
del lato aspirazione, vericare che tutte le giunzioni
del tubo aspirante siano a perfetta tenuta e serrare il
tappo di sato ed i tappi di scarico sul lato aspirazione
(g. 4).
Riempimento
e sato 14.04
Fig. 4c Scarico
