Página 58 / 136 MXV, MXV-B Rev4 - Instrucciones de uso
8.6. Cojinete primer elemento y cojinete inter-
medio MXV(L), MXV(L)4
Las bombas MXV 50-16, 65-32 y 80-48 tienen un
casquillo cojinete (64.10) sobre el eje (64.00) y un
cojinete en el cuerpo del elemento (25.03) detrás del
primer rodete (según el orden de aspiración).
A partir de la MXV.. 25-212, MXV.. 32-412 e MXV.. 40-
811, MXV 50-1611, MXV 65-3208 y MXV 80-4806 y
además un cojinete intermedio (ver capítulo 15.).
Para seguir correctamente el montaje, antes del
eventual desmontaje, numerar el posicionamiento
especíco de cada cuerpo de los elementos y de cada
casquillo distanciador (ver las longitudes y posición de
los casquillos en el diseño en sección, capítulo 15.).
9. MONTAJE
Para el montaje seguir el proceso indicado de
desmontaje a la inversa (ver capitulo 8.3.).
Vericar el estado de las juntas tóricas y remplazarlas
si estén dañadas. Asegurarse que las juntas tóricas
(14.20) estén bien posicionados en sus alojamientos
sobre el cuerpo bomba (14.00) y sobre la tapa superior
(34.02). Lubricar las juntas tóricas con agua o con
otro líquido compatible.
9.1. Par de apriete
Tipo MXV-B MXV... MXV...
25-32-40-50 25-32-40 50-65-80
tuercas blocaje rodete (28.04) 8 Nm 8 Nm 35 Nm
tuercas (61.04) sobre tirantes 50 Nm 50 Nm 50 Nm
tornillos (61.07) acop.o -tapa superior - - 60 Nm
tornillos (64.25) del manguito unión - 22 Nm 50 Nm
tornillos (70.18) con tuercas (70.19) - 40 Nm 40 Nm
Durante la jación de las tuercas (28.04) prestar
atención de no rayar el eje con la contra llave sobre
el lado opuesto.
ATENCIóN: las tuercas (61.04) sobre los tirantes
(61.02), los tornillos (61.07) sobre la tapa superior
y los tornillos (70.18) con las tuercas (70.19)
sobre el acoplamiento bomba-motor deben ser
apretados uniforme y alternativamente en cruz
sobre posiciones diametralmente opuestas.
64.00
36.00
Parte
14.20
14.02
36.52
34.02
(*)
64.22
64.25
Fig.5 Montaggio tenuta meccanica
Fig. 6b
Rotore sollevato,
posizione di
bloccaggio
albero nel giunto
sollevamento albero
nel giunto. (*) Spina per
albero non bloccato
Rotore appoggiato
Fig. 6a
L1
L2
rotante
fissa
Parte
36.00
64.00
4.93.226/2
4.93.226/1

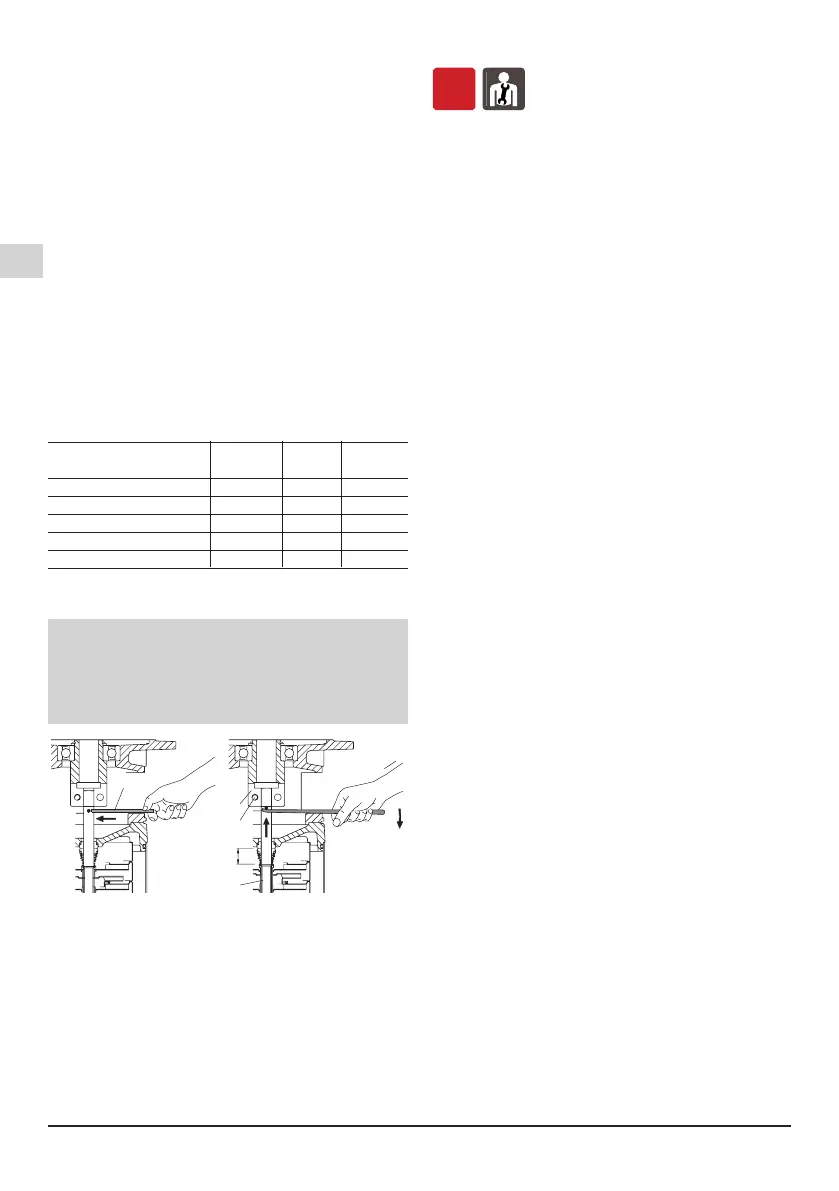

Fig. 6a Fig. 6b
Rotor apoyado,eje no bloqueado Rotor elevado, posición de
con el manguito, bloqueo del eje en el manguito.
(*) pasador para levantar el eje.o
9.2. Posición axial del rotor bomba sólo MXV(L), MXV(L)4
En posición vertical y de la posición de soporte (g.
6a) elevar el rotor, haciendo palanca sobre un eje
introducido en el agujero sobre el eje hasta hacer
apoyar el eje bajo el cierre (64.22).
En esta posición (g. 6b) tiene que ser jado el eje
(64.00) en el manguito, apretando uniformemente los
tornillos (64.25).
Sacar el pasador.
Montar el motor como indica el capítulo 6.5.
10. ELIMINACIÓN
OFF
La demolición del aparato debe ser asignada a
empresas especializadas en el desguace de productos
metálicos para denir cuidadosamente como proceder.
Para su eliminación se deben seguir las disposiciones
de Ley vigentes en el País donde se realiza el
desmantelamiento, así como está establecido por la leyes
internacionales para la protección del medio ambiente.
11. REPUESTOS
11.1. Métodos de solicitud de repuestos
Al pedir piezas de repuesto, precise el nombre, el
número de posición en el dibujo en sección y los datos
de placa (tipo, fecha y número de matrícula).
El orden puede enviarse a CALPEDA S.p.A. por
teléfono, fax, correo electrónico.
12. DENOMINACIÓN DE LOS ELEMENTOS
Nr. Denominación
13.60 Brida
14.00 Cuerpo bomba
14.02 Camisa bomba
14.04 Tapón
14.06 Junta tórica
14.12 Tapón
14.16 Junta tórica
14.17 Tornillo
14.18 Junta tórica
14.19 Junta tórica
14.20 Junta tórica
14.42 Tapón con junta
14.54 Anillo cierre (1)
16.00 Cuerpo aspiración
20.00 Cuerpo impulsión
22.12 Junta tórica lado aspiración
25.01 Cuerpo primera etapa
25.02 Cuerpo elemento
25.03 Cuerpo elemento con cojinete
25.05 Cuerpo último elemento
28.00 Rodete
28.04 Tuerca jación rodete
28.08 Arandela jación
32.00 Acoplamiento motor bomba
32.30 Protector
32.31 Arandela jación
32.32 Tornillo
34.01 Tapa inferior
34.02 Tapa superior
36.00 Sello mecánico
36.51 Anillo de paro en 2 piezas
36.52 Anillo de apoyo
61.00 Base
61.02 Espárrago tirante
61.03 Arandela
61.04 Tuerca
61.07 Tornillo
61.30 Pie soporte
61.32 Tornillo
61.34 Arandela
61.36 Tuerca
64.00 Eje bomba
64.10 Manguito guía del cojinete
64.13 Manguito distanciador superior
64.14 Manguito distanciador inferior
64.15 Manguito distanciador
64.18 Manguito distanciador cojinete (superior)
64.19 Manguito distanciador cojinete (inferior)
64.22 Manguito acoplamiento completo
64.25 Tornillo
66.00 Cojinete a bolas
66.18 Anillo de seguridad
66.19 Anillo de apoyo (3)
70.18 Tornillo
70.19 Tuerca
99.00 Motor completo
(1) I
ncorporado en el cuerpo elemento (no suministrable separadamente)
(2) Ver capítulo 15.
(3) Solo con dimensión de motor 132
Con reserva de modicaciones
