Calpeda MXV-B, MXV, MXVL, MXVL4, MXV4 - Technische Beschrijving; Technische Eigenschappen; Veiligheid

NL
MXV, MXV-B Rev4 - Bedieningsvoorschrift Pagina 75 / 136
1.2. Handelsnaam en adres van de fabrikant
Handelsnaam: Calpeda S.p.A.
Adres: Via Roggia di Mezzo 39
36050 Montorso Vicentino (Vicenza) – Italia
www.calpeda.it
1.3. Geautoriseerde operatoren
Dit product is bestemd voor ervaren operatoren zoals
eindgebruikers van het product, maar ook voor gespecialiseerde
technici (zie de symbolen eerder in dit handboek).
i
De eindgebruiker mag geen handelingen uitvoeren
die voorbehouden zijn aan gespecialiseerde technici.
De fabrikant is niet verantwoordelijk voor schade die
voortvloeit uit het niet in acht nemen van deze regel.
1.4. Garantie
Verwijs voor de garantie op de produkten naar de algemene
verkoopvoorwaarden.
i
De garantie omvat GRATIS vervanging of reparatie
van de defecte onderdelen (die door de fabrikant
erkend zijn).
De garantie van het apparaat vervalt:
- wanneer het gebruik niet overeenkomstig de instructies en
normen zoals die in dit handboek zijn beschreven is;
- in het geval van wijzigingen of variaties die willekeurig zijn
aangebracht zonder toestemming van de fabrikant (zie par.
1.5);
- in het geval van ingrepen van technische aard die uitgevoerd
zijn door personeel dat daarvoor van de fabrikant geen
toestemming had;
- in het geval van niet uitgevoerd onderhoud zoals dat voorzien
is in dit handboek.
1.5. Technische servicedienst
Iedere willekeurige informatie over de documentatie, de
service en onderdelen van het apparaat kan aangevraagd
worden bij: Calpeda S.p.A. (zie par. 1.2).
2. TECHNISCHE BESCHRIJVING
Vertikale meertrapspompen met zuig- en
persaansluitingen met gelijke diameter en in-line.
Medium gesmeerde corrosie bestendige lagerbussen.
MXV: A pomp met druklager en koppeling voor gebruik
van elke standaard motor met een IM V 1 constructie.
MXV-B: vertikale meertraps blokpomp (verlengde as).
2.1. Voorzien gebruik
Voor schone, niet explosieve of ontvlambare, niet
agressieve vloeistoffen (niet gevaarlijke gezondheid of
omgeving) zonder abrassieve stoffen en vaste delen.
O-ringen EPDM: niet geschikt voor het verpompen van
olie.
Vloeistoftemperatuur van - 15 °C tot + 110 °C voor
MXV(L) en MXV(L)4,van -15 °C tot +90 °C voor
MXV-B.
2.2. Onjuist gebruik dat redelijkerwijs te voor-
zien valt
Het apparaat is uitsluitend ontworpen en gemaakt voor
het gebruik dat beschreven is in par. 2.1.
Het is ten strengste verboden om het apparaat
onjuist te gebruiken en voor doeleinden die niet
beschreven zijn in dit handboek.
Het onjuiste gebruik van het product tast de
veiligheids- en efciëntiekenmerken van het apparaat
aan. De rma Calpeda S.p.A. kan niet verantwoordelijk
worden gehouden voor defecten of ongelukken die te
wijten zijn aan het niet in acht nemen van de hierboven
omschreven verboden.

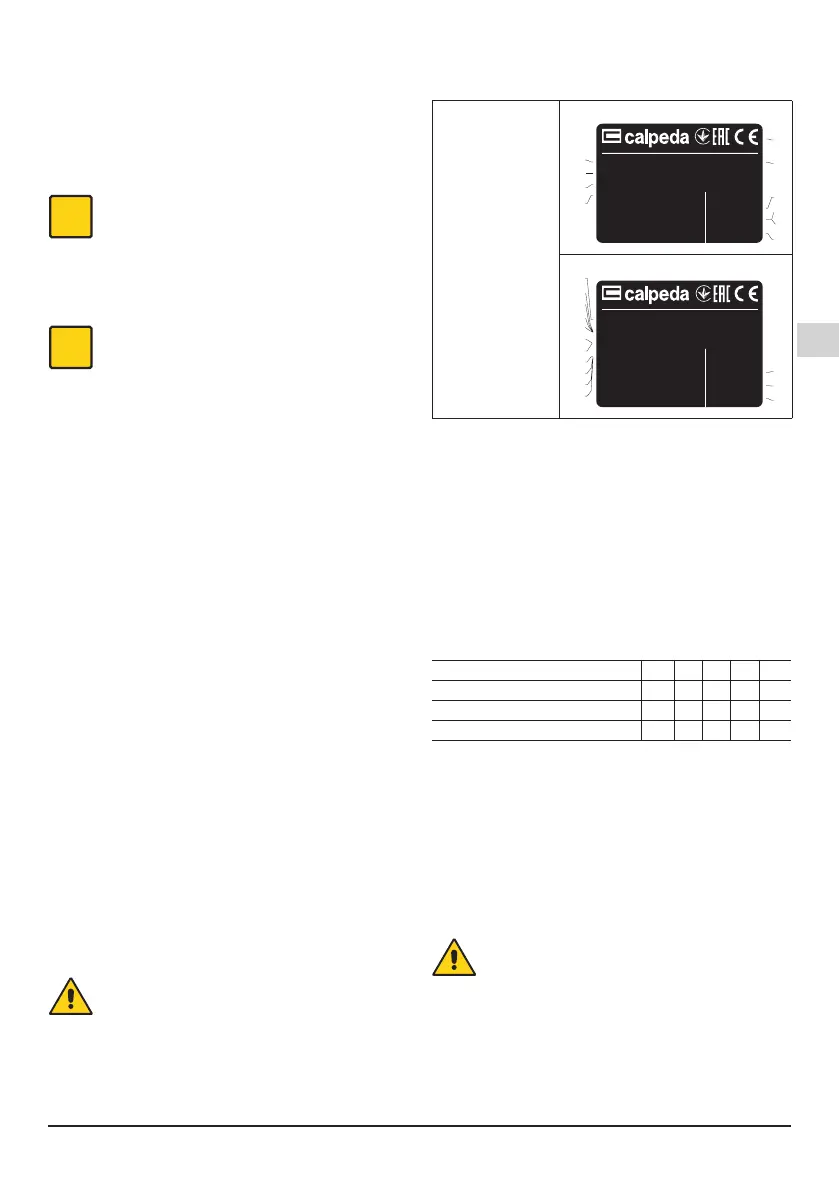

2.3. Markering
Hieronder staat een kopie van het identicatieplaatje dat
zich op de buitenkant van de pomp bevindt.
1 Pomptype
2 Capaciteit
3 Opvoerhoogte
4 Motorvermogen
5 Voeding voltag
6 Frequentie
7 Nom. motorstroom
8 Toerental tpm
9 Operation Duty
10 Insul. class
11 Certicaat
12 Serienummer
13 Gewicht
14 Opmerkingen
15 Voltag
16 % carico
17 Power factor
18 Efciency
19 Protection
20 Efciencyklasse
Voorbeeld pomp typeplaatje
Made in Italy
MONTORSO
XXXXXXXX
IE2-87
XXXXXXXX
H max/min XX/XX m
n 2900/min
XYXYRRY
IEC 60034-1
XX kW (XX Hp)
VICENZA
Made in Italy
MONTORSO
Q min/max XX/XX m
3
/h
XXXXXXXX
IP 54
n 2900/min
230∆/400Y V3~50Hz
%
100
75
50
cosϕ
XX
XX
XX
η
XX
XX
XX
V
400
400
400
XX / XX A
S1 l.cl. F
S1 49kg
XXkg
XX
kW (XX Hp)
VICENZA
1
11
2
3
4
4
5
6
7
8
9
10
12
13
19
20
8
9
13
14
15
16
17
18
Voorbeeld motor typeplaatje
Made in Italy
MONTORSO
XXXXXXXX
IE2-87
XXXXXXXX
H max/min XX/XX m
n 2900/min
XYXYRRY
IEC 60034-1
XX kW (XX Hp)
VICENZA
Made in Italy
MONTORSO
Q min/max XX/XX m
3
/h
XXXXXXXX
IP 54
n 2900/min
230∆/400Y V3~50Hz
%
100
75
50
cosϕ
XX
XX
XX
η
XX
XX
XX
V
400
400
400
XX / XX A
S1 l.cl. F
S1 49kg
XXkg
XX
kW (XX Hp)
VICENZA
1
11
2
3
4
4
5
6
7
8
9
10
12
13
19
20
8
9
13
14
15
16
17
18
3. TECHNISCHE EIGENSCHAPPEN
3.1. Technische gegevens
Afmetingen en gewicht (zie technische catalogus).
Nominale snelheid 1450/1750 rpm voor MXV(L)4;
2900/3450 rpm voor MXV(L), MXV-B.
IP 55-bescherming (IP 54 voor MXV-B)
Netspanning/frequentie
230 V1~50 Hz
220 V1~60 Hz
230/400 - 400/690 V3~50 Hz
220/380 - 380/660 V3~60 Hz
Met de electrische gegegens op het motor typeplaatje
bedoeld men het nominale motorvermogen.
Motorvermogen
MXV(B)(L) (2900 1/min) tot kW: 0,75 2,2 4 7,5 22
MXV(L)4 (1450 1/min) tot kW: 1,1 3
Geluidsniveau dB (A) max: 65 65 67 68 82
Starts per uur max: 35 30 20 15 15
Maximale toegestane werkdruk in het pomphuis: 250
m (25 bar) voor MXV(L) en MXV(L)4, 160 m (16 bar)
voor MXV-B.
3.2. Omgeving waarin de pomp wordt geplaatst
Installatie in een goed geventileerde ruimte die
beschermd wordt tegen weersinvloeden, met een
maximum omgevingstemperatuur van 40 °C.
4. VEILIGHEID
4.1. Algemene gedragsregels
Alvorens het product te gebruiken is het noodzakelijk
om alle veiligheidsaanwijzingen te kennen.
Alle technische instructies voor het functioneren en de
aanwijzingen voor de diverse passages, van het transport
tot aan de denitieve afvoer, die hier zijn gegeven, moeten
aandachtig gelezen en opgevolgd worden.
De gespecialiseerde technici moeten de verordeningen,
reglementen, normen en wetten van het land waarin de pomp
is verkocht in acht nemen.
Het apparaat is conform de geldende veiligheidsnormen.
Het onjuiste gebruik kan letsel aan personen of dieren en
