Sidana 64 / 136 MXV, MXV-B Rev4 - Drift/installationsanvisningar
säkerhetslagstiftning.
Felaktig användning kan dock förorsaka
personskador eller skador på egendom och
djur.
Tillverkaren avsäger sig allt ansvar vid
sådana skador eller vid användning under
andra förhållanden än de som indikeras på
märkskylten och i de här instruktionerna.
i
För att apparaten alltid ska kunna fungera på
bästa sätt bör underhållsintervallen respekteras
och skadade eller utslitna delar bytas ut lägligt.
Använd endast originalreservdelar från
CALPEDA S.p.A.eller någon annan
auktoriserad leverantör.
Flytta inte på eller ändra märkskyltar som
anbringats på apparaten av tillverkaren.
Apparaten får inte sättas igång om det nns fel
eller skadade delar.
Löpande och särskilt underhållsarbete som
förutser en nedmontering, även partiell, av
maskinen ska utföras först efter att apparatens
nätförsörjning har kopplats från.
4.2. Säkerhetsanordningar
Apparaten består av ett utvändigt pumphus i rostfritt
stål som förhindrar kontakt med de inre delarna.
4.3. Restrisker
Apparaten uppvisar inga restrisker enligt dess
projektering och avsedda användning (vid iakttagande
av avsedd användning och säkerhetsföreskrifter).
4.4. Säkerhets- och informationsskyltar
Det förutses inga särskilda skyltar eller märken för
denna produkt.
4.5. Personlig skyddsutrustning
Vi råder de behöriga operatörerna att bedöma och
tänka på vilken typ av skyddsutrustning som är
lämplig att använda under installations-, start- och
underhållsfaserna.
Skyddshandskar ska användas under löpande och
särskilt underhåll.
Märke Obligatorisk personlig skyddsutrustning
SKYDD AV HÄNDERNA
(handskar för skydd mot kemiska,
termiska och mekaniska risker)
5. TRANSPORT OCH FÖRFLYTTNING
Produkten är förpackad för att hålla innehållet helt.
Undvik att placera överdrivna vikter på lådan under
transporten. Se till att lådan inte kan röra sig fritt under
transporten och att transportfordonet är lämpligt för
emballagens totala yttermått.
Det krävs inga särskilda hjälpmedel för att transportera
den förpackade produkten.
Fordonen för transport av den förpackade pumpen ska
vara anpassade för produktens mått och vikt (se den
tekniska katalogen).
5.1. Föryttning
Förytta emballaget försiktigt, eftersom det inte får
utsättas för stötar.
Undvik att stapla annat material på emballagen
eftersom det kan försämra skicket på pumpen.
Om vikten överstiger 25 kg ska emballaget lyftas av två
personer samtidigt.
Lyft samt transport av pumpen utan emballage skall
ske enligt nedanstående gur 1. Res pumpenheten
sakta (g1c) se till att den inte rör sig i sida till sida
på ett okontrollerat sätt för att undvika obalans och
tippning.
För horisontal montering, placera en slinga nära
jämnviktscentrum på pumpen.
c

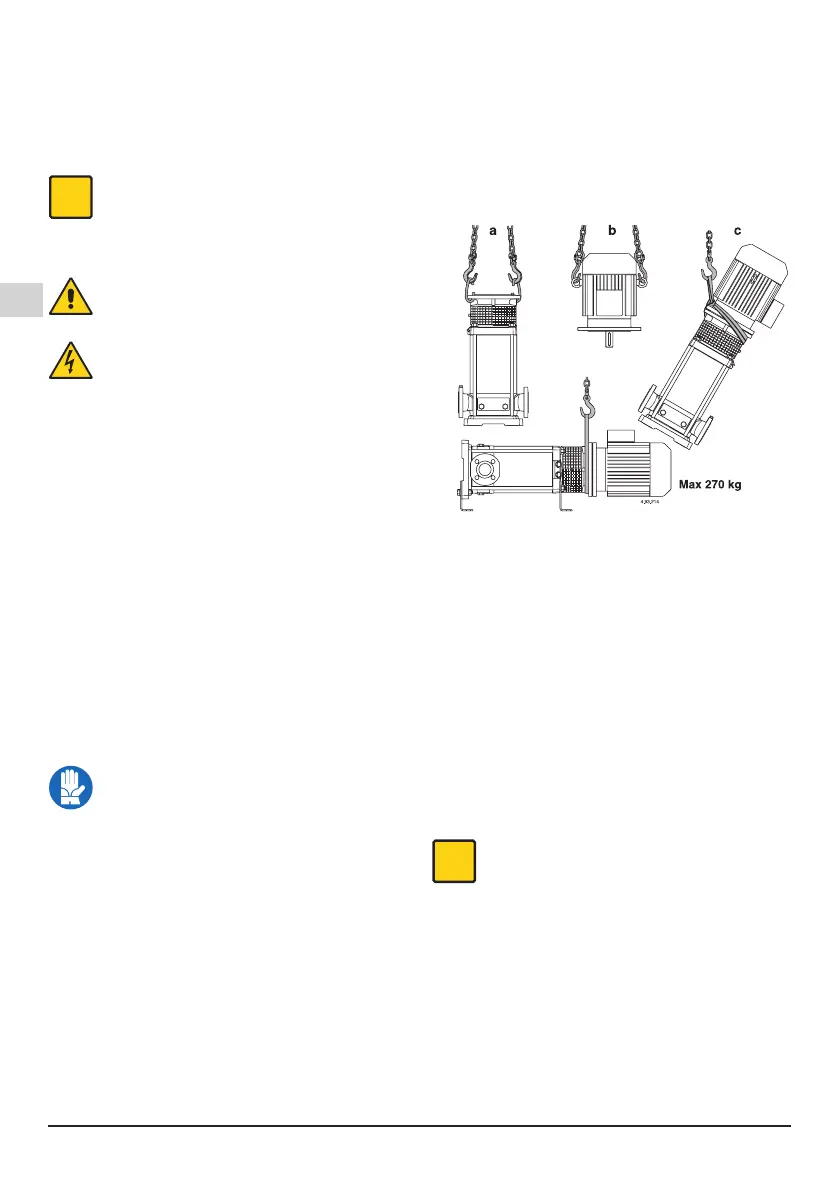

Fig 1a Sollevamento pompa senza motore
b Sollevamento motore senza pompa
c Sollevamento pompa con motore
Fig. 1a Iyft utan elmotor
b Iyft med elmotor utan pump
c iyft av pump med elmotor
6. INSTALLATION
6.1. Totalmått
För apparatens totalmått, se bilagan ”Totalmått” (se
den tekniska katalogen).
6.2. Miljökrav och mått på installationsplatsen
Kunden ska förbereda installationsplatsen på lämpligt
sätt för en korrekt installation och i enlighet med
konstruktionskraven (elanslutningar osv...).
Den omgivning i vilken apparaten ska installeras ska
uppfylla kraven i avsnittet 3.2.
Det är strikt förbjudet att installera och driftsätta
maskinen i potentiellt explosiva omgivningar.
6.3. Uppackning
i
Kontrollera att apparaten inte har skadats
under transporten.
När maskinen väl har packats upp, ska
förpackningsmaterialet avlägsnas och/eller
återanvändas enligt de bestämmelser som gäller i det
land där apparaten ska användas.
6.4. Installation
MXV-B, MXV standardversion skall monteras vertikalt
stående på avsedd fot under pumpen.
MXV 50-16, 65-32, 80-48 Dessa kan även monteras
horisontalt med avsedd stödfot vilken levereras på
begäran (se avsnitt 6.6.).
Installera pumpen så nära vätskekällan som möjligt
(med hänsyn taget till NPSH värdet).
