Calpeda MXV-B, MXV, MXVL, MXVL4, MXV4 - Start Och Användning

S
MXV, MXV-B Rev4 - Drift/installationsanvisningar Sidana 67 / 136
7. START OCH ANVÄNDNING
7.1. Kontroller före start
Apparaten får inte sättas igång om det nns skadade
delar.
Kontrollera att pump/motoraxeln roterar för hand (se
stycke 6.5.).
Se till att skruvarna (64.25) på kopplingen är ordentligt
dragna. (se stycke 9.2.).
Se till att kopplingsskyddet (32. 30)
återmonteras.
För MXV-B Kontrollera att pumpaxeln roterar för hand.
För detta ändamål användes en spårskruvmejsel på
axelsidan vid äktkåpan.
7.2. Första start
OFF
VARNING: Torrkör aldrig pumpen, inte ens för en kort
stund.
Starta pumpen först efter fullständig påfyllnad.
När pumpen benner sig över vätskenivån
(sugande funktion gur 3A) eller när sughöjden är för
låg (mindre än 1 meter)för att öppna backventilen skall
fyllning ske genom luftskruven (1 ) (gur 4).
MXV-B, MXV(L) 25-32-48, MXV(L)4 25-32-48
Vid fyllningen skall nålskruven (14.17) på
dräneringssidan
vara (14.12) öppen för att luftansamlingar skall kunna
komma ut (gur 4a).
MXV-B, MXV 25-32-48
4.93.008
4.93.306
14.12
(1)
14.17

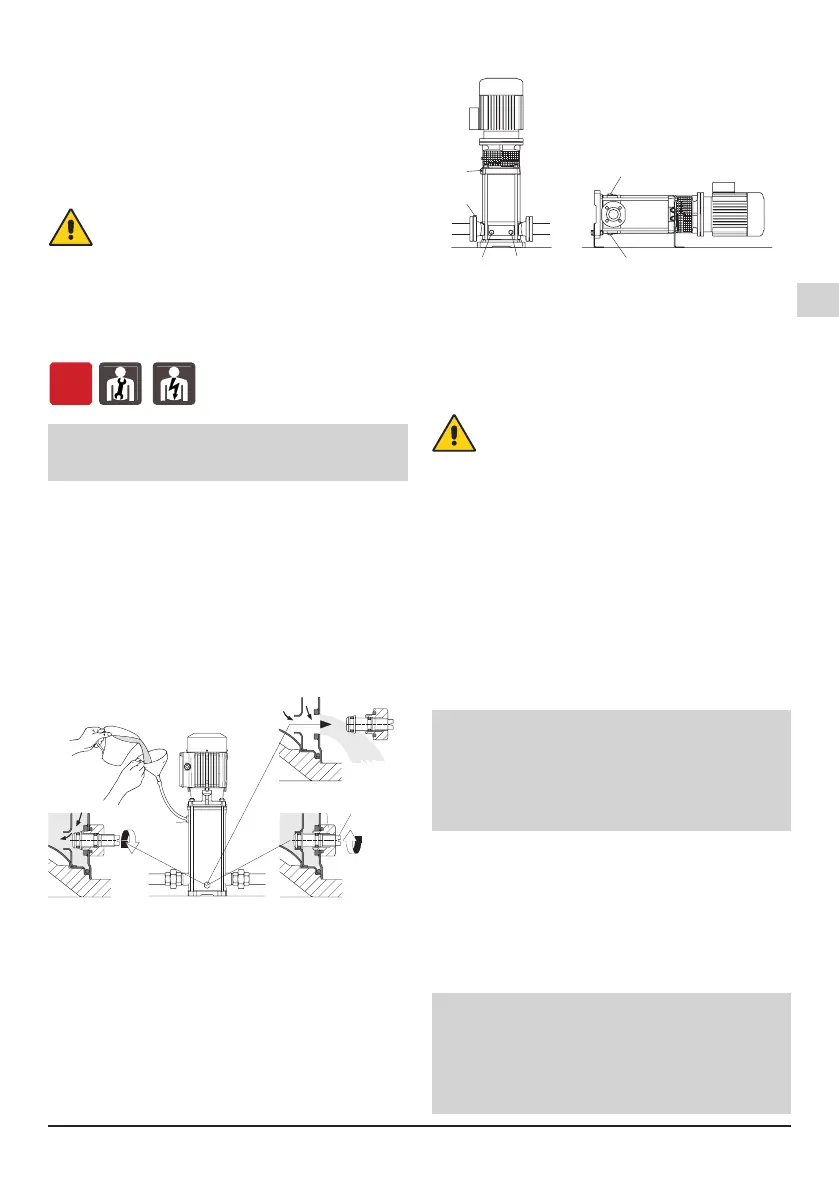

Fig. 4a Fyllning: luftskruv öppen Fig. 4b luftskruv stängd
MXV(L) 50-65-80, MXV(L)4 50-65-80
Vid vertikal installation, demontera pluggen (2) under
uppfyllning för att avlufta sugsidan. När pumpen blivit
fylld skall pluggen (2) återmonteras. Fortsätt därefter
fyllning tills vätskan når den övre ventilationspluggen
(1). Fyll hela pumpen innan pluggen (1 ) återmonteras.
Vid horisontalt montage skall pumpen fyllas och
ventileras genom pluggen (1) på pumpfoten (14.00).
MXV.. 50-65-80
(3)
(1) (2)
(2)
(1)
(3)
(3)
Fig 3 : (1) Riempimento e sfiato
(2) Sfiato aspirazione
(3) Scarico
4.93.215
Fig. 4 (1) Fyllning samt lultskruv
(2) Sugsidans luftskruv
(3) Dränering
När pumpen är monterad under vätskenivån (tillöde
till pumpen gur 3B), skall pumpen fyllas genom att
sakta öppna inloppsventilen medan utloppsventilen
samt lufthålen (1), (2) (gur 4) hålles helt öppen för att
luftansamlingarna skall kun na komma ut.
Under fyllning, skall luftskruvarna (1) (2)
vara öppna om detta är möjligt beroende på
vätsketemperatur, tryck m.m.
Endast för MXV(L)50-65-80, MXV(L)4 50-65-80, Om
nödvändigt skall packningar samt ventiler monteras
i lufthålen 1 och 2 för att kontrollera utödet samt
riktningen på vätskeödet.
Om tryckledningen är monterad horisontalt eller lägre
än pumpens överkant skall endast luftskruven vara
öppen.
7.3. Start samt kontroll
Stäng nålskruvarna (1), (2) (gur 4).
Starta pumpen med tryckventilen stängd och sugsidans
ventil öppen. Öppna sedan tryckventilen sakta gradvis
omedelbart efter start tills önskat tryck, öde erhållits.
Kontrollera att trycket ej understiger det på pumpens
namnplåt angivna.
Vid en trefasinstallation skall visad rotationsriktning
kontrolleras genom pilen : klockvis rotation
sett från motorns äktsida för MXV-B 25-32-40,
MXV(L) 25-32-40 samt MXV(L)4 25-32-40. Motsols
rotation sett från motorns äktsida för MXV-B 50,
MXV(L)50-65-80, MXV(L)4 50-65-80.
Om felaktig rotation, skifta två av faserna till elmotorn.
Innan arbeten på aggregatet utföres måste
elspänningen brytas.
Kontrollera att elströmmen på elmotorns namnplåt
uppgivna ej är överstigen, i så fall justera med
tryckventilen tills rätt värde erhållits.
Om den sugande funktionen upphör (tryckmanometern
svänger eller om trycket minskar/ökar) se till att alla
röranlutningar på sugsidan är täta, repetera avluftningen
på sugsidan (2), se till att avluftningsskruven (2) samt
dräneringspluggen (3) är täta på sugsidan (g. 4).
VARNING: när pumpen benner sig över
vätskenivån (sugande funktion gur 3A), efter
en längre tids uppehåll före återstart skall det
kontrolleras att vätska nns i pumpen och att den
är avluftad. Om inte, utför lämplig åtgärd (öppning
samt stängning) av backventilen samt fyll pumpen
med vätska (se avsnitt 7.2.).
Fyllning 14.04
Fig. 4c Dränering
