S
Sidana 66 / 136 MXV, MXV-B Rev4 - Drift/installationsanvisningar
allvarligt.
När änsanslutningar användes, se till att
packningen ej monteras snett så att den stryper
rördiametern invändigt.
A
B
6
3
5
2
7
4
5
7
1
5
1
5
3.93.113
6.7.1. Sugledning
När en pump är monterad över vätskenivån
(sugande funktion, gur 3A), skall en bottenventil
inklusive sil vilken alltid skall vara rensad monteras.
Sugledningen måste vara lufttät samt stigande för att
undvika luftansamlingar.
När pumpen monteras under vätskenivån (positivt
tilloppstryck, gur 3B) monteras en avstängningsventil.
Följ de lokala föreskrifterna av systemets tryckökning.
Installera en sil på trycksidan för att undvika
främmande partiklar att komma in i pumpen.
6.7.2. Tryckledning
Installera en skjutventil på tryckledningen för att kunna
justera tryck öde, samt effektbehov.
Installera en manometer mellan ventilen och pumpen.
VARNING: en backventil skall monteras mellan
skjutventilen och pumpen för att förhindra tryckslag
i pumphuset.
När servostyrda ventiler används skall en hydrotub
eller hydrofor monteras för att minska möjligheten till
trycklslag som kan uppstå genom plötsligt ändrat öde.
6.8. Elanslutning
OFF
Elinstallation skall utföras av en behörig
elektriker i enlighet med lokala föreskrifter.
Följ säkerhetsbestämmelser.
Utrustningen måste skyddsjordas.
Anslutning av skyddsjorden skall ske vid plinten märkt
.
Jämför frekvens samt huvudspänning enligt uppgivna
data på namnplåten och anslut ledningarna enligt
schemat på insidan kopplingsboxens lock.
VARNING: tillåt aldrig brickor eller andra
metalldelar att falla ner i elmotorns öppning
i kopplingsboxen. Om detta förekommit,
måste elmotorn demonteras för att avlägsna
delarna som fallit ner i öppningen.
VARNING: vid motoreffekter över 5,5 kW
undvikes direktstart. Förse startanordningen
med en Y-D starter eller motsvarande.
Kabeltyp som skall användas är av typ H07 RN-F
Kabeldimension inte vara mindre än 11 TAB IEC
60335-1.
Vid installation i badpooler (när människor ej är i
poolen), trädgårdsdammar eller liknande ställen skall
en jordfelsbrytare ej överstigande I∆N ≤ 30 mA
installeras i strömkretsen.
Installera en arbetsbrytare med minimum 3 mm
luftspalt för brytning av alla tre faserna.
Vid en trefasinstallation skall ett motorskydd installeras
avsett för strömstyrkan med kurva D som är angiven
på namnplåten.
Enfas MXV-BM, pumpar är försedda med en
kondensator ansluten till kopplingsplinten samt för
220-240 V - 50Hz ett inbyggt temperaturskydd.
Elschema (endast för motorer Calpeda)
W2 U2 V2
U1 V1
W1
L3 L2 L1
W2 U2 V2
U1 V1
W1
L3 L2 L1
W2 U2 V2
U1 V1
W1
L1 L2 L3
W2 U2 V2
U1 V1
W1
L1 L2 L3
MXV-B 25,32,40 MXV-B 50
MXV(L), MXV(L)4 25,32,40 MXV(L), MXV(L)4 50-65-80
Om annan än original elmotor användes, se
specikationer från dess tillverkare.
VARNING: När pumpen matas av en
frekvensriktare får minimifrekvensen ej vara
under 25 Hz och den totala tryckhöjden får ej
vara lägre än 3 meter.

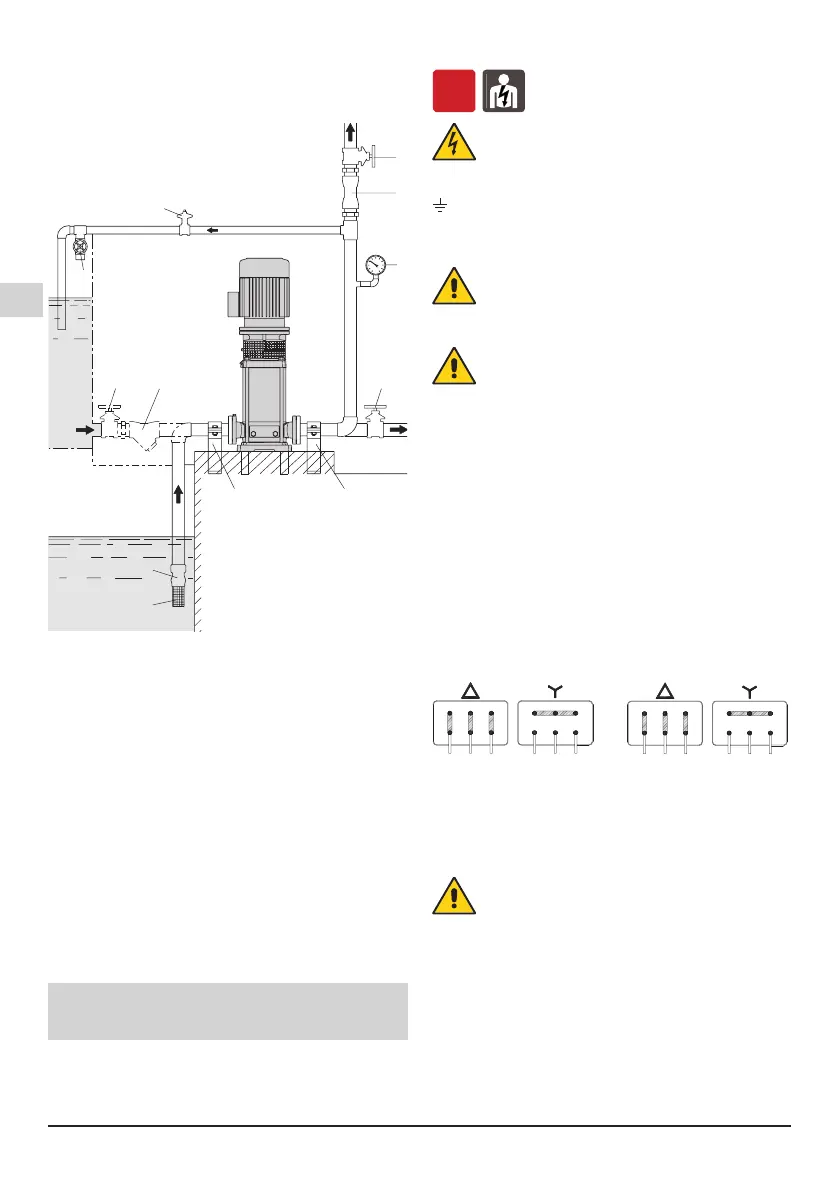

Fig. 3 System diagram
A = Sugande funktion
B = Tillrinning sugsidan
1. Filtro
2. Valvola di fondo
3. Valvola di ritegno
4. Valvola bypass
5. Saracinesca
6. Manometro
7. Sostegni ed ancoraggi
delle tubazioni
