Pagina 76 / 136 MXV, MXV-B Rev4 - Bedieningsvoorschrift
schade aan zaken toebrengen.
De fabrikant wijst elke verantwoordelijkheid af in het geval
van dergelijk letsel en/of schade of bij een gebruik onder
omstandigheden die anders zijn dan die op het plaatje zijn
aangegeven en in deze instructies zijn beschreven.
i
Het in acht nemen van de periode van de onderhoud-
singrepen en het op tijd vervangen van de beschadigde
of versleten onderdelen maakt het mogelijk dat het
apparaat altijd onder de beste omstandigheden
functioneert.
Gebruik uitsluitend originele reserveonderdelen die geleverd
zijn door de rma Calpeda S.p.A. of door een geautoriseerde
dealer.
Verwijder of wijzig de door de fabrikant op het apparaat
aangebrachte plaatjes niet.
Het apparaat mag niet ingeschakeld worden in het geval van
defecten of beschadigde onderdelen.
De handelingen voor het gewone en buitengewone
onderhoud waarvoor (een deel van) het apparaat
gedemonteerd moet worden, mogen uitsluitend
worden uitgevoerd nadat het apparaat is losgekoppeld
van de stroom.
4.2. Veiligheidsmiddelen
Het apparaat is voorzien van een extern chassis van roestvrij
staal dat contact met interne delen verhindert.
4.3. Overige risico’s
Het apparaat brengt, dankzij het ontwerp en de
gebruiksbestemming (bij het in acht nemen van het
voorziene gebruik en de veiligheidsnormen) geen
overige risico’s met zich mee.
4.4. Veiligheids- en informatietekens
Voor dit type product zijn geen tekens op het product
voorzien.
4.5. Persoonlijke beschermingsmiddelen (PBM)
In de fasen van installatie, inschakeling en onderhoud
adviseren wij de geautoriseerde operatoren om te
beoordelen welke middelen geschikt zijn voor de
beschreven werkzaamheden.
Bij de werkzaamheden voor het gewone en
buitengewone onderhoud waar, is het gebruik van
beschermende handschoenen voorzien.
Teken verplichte PBM
BESCHERMING VAN DE HANDEN
(handschoenen ter bescherming tegen een
chemisch, thermisch en mechanisch risico)
5. TRANSPORT EN VERPLAATSEN
Het product is verpakt om de inhoud te beschermen
tegen beschadigingen.
Tijdens het transport moeten zware objecten op het
apparaat vermeden worden.
De voertuigen voor het transport van het verpakte
apparaat moeten geschikt zijn voor wat betreft de
afmetingen en het gewicht van het gekozen product
(zie technische catalogus).
5.1. Verplaatsen
Verplaats de verpakking voorzichtig, want er mag niet
tegenaan gestoten worden.
Er mag geen ander materiaal op de verpakking
geplaatst worden om te vermijden de pomp beschadigd
zou worden.
Wanneer het gewicht meer dan 25 kg bedraagt,
moet de verpakking door twee personen tegelijkertijd
worden opgetild.

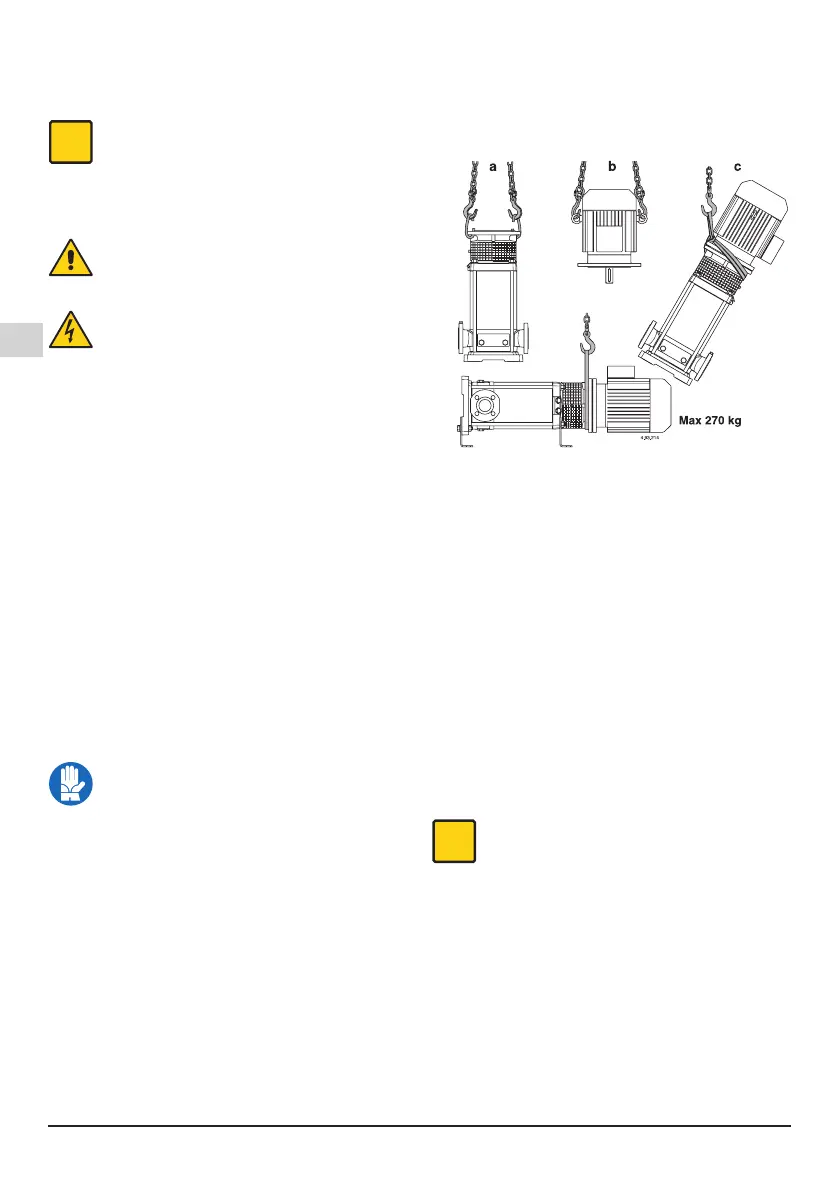

Hef en transporteer de pomp en pomp/motor unit
(zonder verpakking) zoals weergegeven in de guren
1. Hef de pomp/motor-unit langzaam, (g. 1c).
Vermijd het risico van onbalans en omkantelen. Voor
horizontaal tillen, de pomp in een strop dicht bij het
zwaartepunt versterken.
c
Fig 1a Sollevamento pompa senza motore
b Sollevamento motore senza pompa
c Sollevamento pompa con motore
Fig.1 a Heffen van de pomp zonder motor
b Heffen van de motor zonder pomp
c Heffen van de pomp met motor
6. INSTALLATIE
6.1. Benodigde ruimte
Zie vo or de benodigde ruimte van het apparaat de bijlage
“Benodigde ruimte”(zie technische catalogus).
6.2. Omgevingsvoorwaarden en afmetingen van
de installatieplaats
De klant moet de installatieruimte dusdanig
voorbereiden, dat het apparaat correct en
overeenkomstig de constructie-eisen ervan (elektrische
aansluitingen, enz.) geïnstalleerd kan worden.
De ruimte waar het apparaat geïnstalleerd moet
worden, moet voldoen aan de voorwaarden van par.
3.2.
Het is ten strengste verboden om de machine te
installeren en in werking te stellen in een ruimte met
een potentieel ontplofngsgevaar.
6.3. Uitpakken
i
Controleer dat het apparaat tijdens het
transport niet beschadigd is.
Het verpakkingsmateriaal moet, nadat de machine
uitgepakt is, afgevoerd en/of hergebruikt worden
volgens de geldende normen van het land waarvoor
het apparaat bestemd is.
6.4. nstallatie
De MXV-B, MXV pompen dienen geïnstalleerd te
worden met de rotoras in verticale positie en met de
pompvoet aan de onderzijde.
De MXV 50-16, 65-32 en 80-48 kunnen ook horizontaal
worden geïnstalleerd door gebruik te maken van
de specieke steunvoeten, die op verzoek geleverd
kunnen worden (zie hoofdstuk 6.6).
Installeer de pomp zo dicht mogelijk bij het zuigpunt
(met inachtneming van de NPSH waarden).
Zorg voor ruimte rondom de pomp voor
