Sidana 70 / 136 MXV, MXV-B Rev4 - Drift/installationsanvisningar
Från storlekarna MXV.. 25-212, MXV.. 32-412 e MXV..
40-811, MXV 50-1611, MXV 65-3208 samt MXV 80-
4806 kan det också förekomma ett lager till (se avsnitt
15.).
För att byta dessa måste mellandelarna demonteras,
glöm ej att numrera dessa så att de ej kommer i
fel ordning vid återmonteringen (se längder samt
positioner i sprängskissen avsnitt 15.) så att dessa
återmonteras riktigt.
9. ÅTERMONTERING
För återmontering hänvisas till demontering i omvänd
ordning (se avsnitt 8.3.).
Kontrollera o-ringarna (14.20) och byt dessa om dom
är skadade.
Se till att o-ringarna (14.20) är rätt isatta i sätena på
den pumphus (14.00) samt den övre kåpan (34.02).
9.1. Åtdragningsmoment
Type MXV-B MXV... MXV...
25-32-40-50 25-32-40 50-65-80
Hjulmutter (28.04) 8 Nm 8 Nm 35 Nm
Muttrar (61.04) Pinnbult 50 Nm 50 Nm 50 Nm
Skruv (61.07) övre mellandel - - 60 Nm
Skruv (64.25) kopplingen - 22 Nm 50 Nm
Skruv (70.18) med muttrar (70.19) - 40 Nm 40 Nm
Vid åtdragning av muttrarna (28.04) skall försiktighet
iakttagas så att mothållet på andra sidan ej skadar
pumpaxeln.
VARNING: muttrarna (61.04) på bultarna (61.02),
bultarna (61.07) på mellandelen och skruvarna
(70.18) samt muttrarna (70.19) måste dragas
växelvis tvärs över.
64.00
36.00
Parte
14.20
14.02
36.52
34.02
(*)
64.22
64.25
Fig.5 Montaggio tenuta meccanica
Fig. 6b
Rotore sollevato,
posizione di
bloccaggio
albero nel giunto
sollevamento albero
nel giunto. (*) Spina per
albero non bloccato
Rotore appoggiato
Fig. 6a
L1
L2
rotante
fissa
Parte
36.00
64.00
4.93.226/2

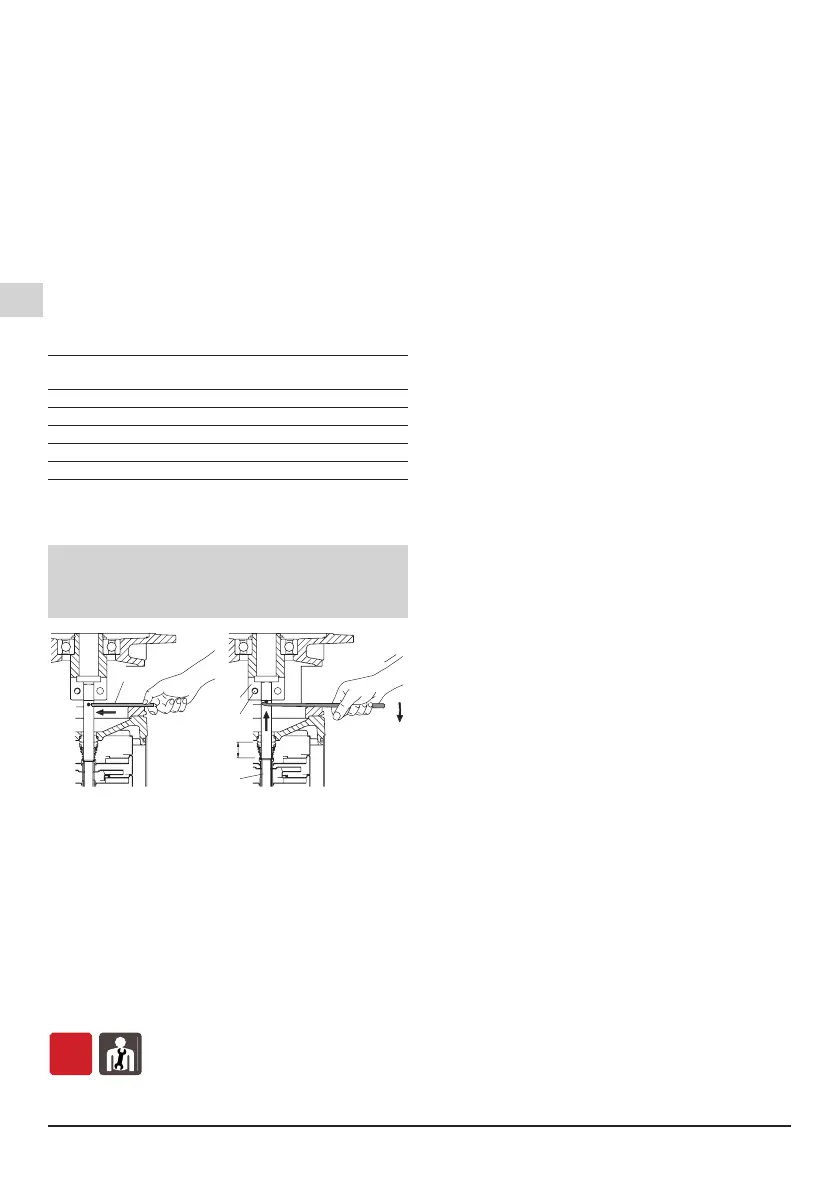

Fig. 6a Fig. 6b
Rotor helt avlastad; Rotor rest, position för låsning
använd en (*) ståipinne enligt bild. the shaft in the coupling.
9.2. Position av pumpaxel endast för MXV(L),
MXV(L)4
Positionen av axeln skall justeras när pumpen benner
sig i vertikalläge avlastad rotor (gur 6a) genom
isättning av en stålpinne kan axeln (64.00) Iyftas upp
tills denna tar emot i kopplingen (64.22).
Genom att samtidigt draga åt skruvarna (64.25) låses
axeln i rätt läge i kopplingen (se gur 6b).
Avlägsna stålpinnen.
Montera elmotorn enligt avsnitt 6.5.
10. SKROTNING
OFF
Skrotning av apparaten ska utföras av företag som är
specialiserade inom skrotning av metallprodukter, för
att noggrant kunna fastställa korrekt tillvägagångssätt.
För bortskaffande ska den tillämpliga lagstiftningen i det
land där avfallshanteringen sker följas, utöver vad som
förutses enligt gällande internationell miljölagstiftning.
11. 10 RESERVDELAR
11.1. Tillvägagånssätt för att beställa reser-
vdelar
Vid eventuella behov av att beställa reservdelar ska
beteckning, positionsnummer på sektionsritningen och
märkdata (typ, datum och serienummer) uppges.
Beställningen kan skickas till CALPEDA S.p.A. över
telefon, via fax eller e-post.
12. RESERVDELSLISTA
Nr. Benämning
13.60 Fläns med adapter
14.00 Pumphus
14.02 Yttre rör
14.04 Plugg med bricka
14.06 O-ring
14.12 Plugg
14.16 O-ring
14.17 Skruv
14.18 O-ring
14.19 O-ring
14.20 Pumphuspackning
14.42 Plugg med bricka
14.54 Slitring (1)
16.00 Pumphus, sugsida
20.00 Pumphus, trycksida
22.12 O-ring för ejektor sugsida
25.01 Mellandel första steget
25.02 Mellandel
25.03 Mellandel med lager
25.05 Mellandel sista steget
28.00 Pumphjul
28.04 Pumphjulsmutter
28.08 Bricka
32.00 Mellandel
32.30 Skydd
32.31 Bricka
32.32 Skruv
34.01 Nedre lock
34.02 Övre skölden
36.00 Mekanisk tätning
36.51 Låsring, delad
35.52 Smörjnippel
61.00 Grundplatta
61.02 Pinnbult
61.03 Bricka
61.04 Mutter
61.07 Skruv
61.30 Stödfot
61.32 Bult
61.34 Bricka
61.36 Mutter
64.00 Pumpaxel
64.10 Glidlager
64.13 Övre distanshylsa
64.14 Nedre distanshylsa
64.15 Distanshylsa
64.18 Lagerdistanshylsa (övre)
64.19 Legerdistanshylsa (nedre)
64.22 Koppling
64.25 Skruv
66.00 Kullager
66.18 Låsring
66.19 Stödring (3)
70.18 Skruv
70.19 Mutter
99.00 Motor, komplett
(1) Monterad i mellandel (levereras ej separat)
(2) se avsnitt 15.
(3) Endast för motorstorlek 132
Rätt till ändringar förbehålles.
