MXV, MXV-B Rev4 - 安装使用手册 页码 119 / 136
Calpeda电机
M.. V1
使用说明书
目录表
项目 页码
1.电机标牌实例......................................................119
2.吊装....................................................................119
3.安装和启动.........................................................119
4.工作条件.............................................................119
5.电机变速工作......................................................120
6.维护....................................................................120
7.维修....................................................................120
1.电机标牌实例

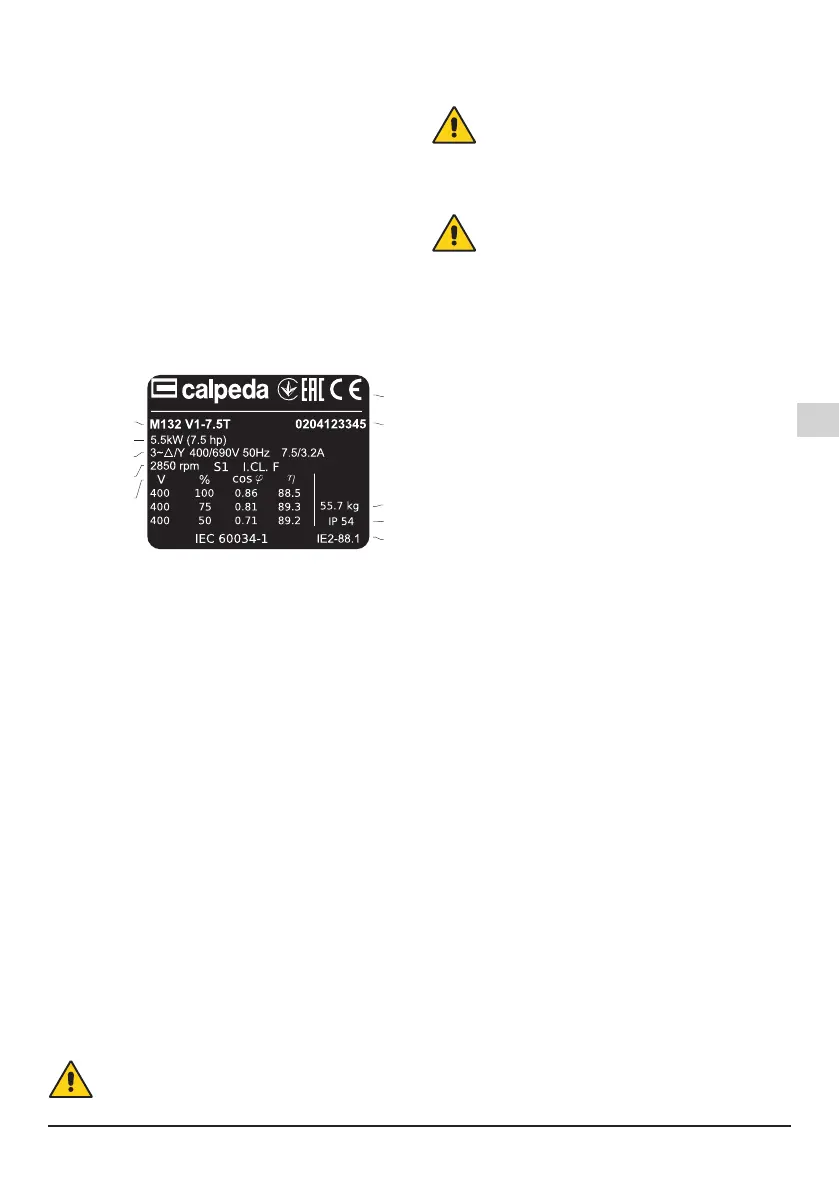

电机标牌图示50Hz
Made in Italy
MONTORSOVICENZA
Made in Italy
MONTORSOVICENZA
1
2
3,4,5
6,7,8
1,12
1类型
2标称功率
3电源电压
4频率
5电流
6标称转速
7工作类型
8绝缘等级
9电压
10负载%
11功率因数
12效率
13认证
14序列号
15重量
16保护等级
17能效等级
2.吊装
所有重量超过25公斤的CALPEDA电机都装配有吊装
环.
吊装电机时应该使用主吊装环，但吊装一体的电机-泵
组时不能使用该吊装环.具有同等轴高的电机其中心平
衡点的位置也会因不同的功率,不同的装配布局,不同的
辅助设备而不同的.
决不能使用有问题的吊装环.吊装电机前务必确认吊装
环是好的.
吊升前吊装环必须扣好.如有必要,可使用合适的垫片调
整吊装环的位置.
必须使用合适的吊装设备,吊钩和吊环的尺寸应配合.注
意不要损坏辅助设备和与电机相连的电线.
3.安装和启动
当你怀疑电机受潮时,在开机前先检查绝缘阻值.
3.1检查绝缘阻值
当你怀疑电机受潮时,在开机前先检查绝缘阻值.
在电机或与电机相连的设备继续工作前断开线
路的连接.
25ºC时,绝缘阻值应大于100MΩ的参考值(在500DC下
测量).房间温度每上升20℃绝缘阻值顺次递减一半。
电机外壳应可靠接地,测量后线圈应立即放电以
避免电击的危险.
如果线圈被海水浸泡,则应重缠.
3.2电机的装配和校准
确保电机周围有足够的空间以便空气流通.准确的校正
电机以避免轴承的损坏,震动及轴的损伤.
用适当的方法校正电机.边上紧螺栓边不断检查校正情
况.
不要超过产品目录上给出的轴承许可的负载值.
3.3冷凝物排放装置
确保冷凝物排放孔和塞向下.
在满是灰尘的环境下,所有排放孔应关闭.
3.4配线及电气连接
标准的单速电机接线盒通常有6个绕组端子和至少一个
接地端子.
除此之外,接线盒也能连接热敏电阻,防凝结水电阻（辅
助加热）,或其他辅助装置.
连接时应使用合适的电线接头.辅助装置的导线应直接
连接到相应的端子上.设备一旦就位则不应移动.除非特
别说明,电缆输入线都是以公制来表示的.电缆密封套必
须与接线盒具有相同的保护水平和IP等级.就输入电缆
所使用的密封套和密封件应符合电缆的线径类型和保
护类型的要求.
将电机连接入主电网前,接地操作必须按本地法规执行.
确保电机的保护水平是适合环境和气候条件的;例如,确
保电机或接线盒不会进水.接线盒密封应安装良好准确
嵌入各自位置以保证达到准确的IP等级.
3.4.1不同的启动方式的连接
标准的单速电机的接线盒通常有6个绕组端子和至少一
个接地端子,允许直接启动或星三角启动.参照图.1 接线
图(只对CALPEDA电机)
4.操作条件
4.1使用
除非在标牌上特别指明,正常电机依如下环境条件设计:
-最大环境温度从-20ºC到+40ºC.
-最大海拔高度1,000米.
-电源偏差±5%,频率偏差±2%,符合EN/IEC60034-1.
电机只能被用于原设计的用途.电机标牌给出了名义数
据和操作条件.应遵守本手册和其他指南上的指示.
如果超过说明的极限,检查电机数据和构造特性.联系
