pour assurer l’étanchéité. Un serrage excessif peut
endommager la pompe.
Pour les pompes avec orices bridés s’assurer que
les joints ne dépassent pas à l’intérieur des tubes.
A
B
6
3
5
2
7
4
5
7
1
5
1
5
3.93.113
6.7.1. Tuyau d’aspiration
Avec la pompe au dessus du niveau de l’eau
(fonctionnement en aspiration, g. 3A), insérer un
clapet de pied avec crépine, qui doit toujours rester
immergé.
Le tuyau d’aspiration doit être parfaitement étanche
et il doit avoir une forme ascendante pour éviter des
poches d’air.
Avec le niveau d’eau côté aspiration sur la pompe
(fonctionnement en charge, g. 3B), insérer une vanne.
Pour augmenter la pression du réseau de distribution,
s’en tenir aux prescriptions locales.
Monter un ltre en aspiration pour empêcher
l’entrée des corps étrangers dans la pompe.
6.7.2. Tuyau de refoulement
Insérer une vanne sur le tuyau de refoulement pour
régler le débit, la hauteur d’élévation et la puissance
absorbée.
Entre la pompe et la vanne, monter un indicateur de
pression (manomètre).
ATTENTION: insérer entre la pompe et la vanne
un clapet de retenue pour éviter une inversion de
l’écoulement après mise hors circuit du groupe moto-
pompe et pour protéger la pompe contre les “coups
de bélier”.
Avec des clapets à fermeture rapide (appareils d’arrêt
servocommandés), Prévoir un réservoir à air ou un
autre dispositif de protection contre les coups de bélier
dans le cas de variations soudaines de débit.
6.8. Raccordement électrique
OFF
Le raccordement électrique doit être effec-
tué par un professionnel, et conformément
aux normes et autres règlements locales
applicables.
Suivre les normes de sécurité.
Exécuter la mise à la terre. Raccorder le conducteur de
protection à la borne
.
Comparer la fréquence et la tension du réseau avec
les données de la plaque signalétique et réaliser le
branchement conformément au schéma à l’intérieur
du couvercle de la boìte à bornes.
ATTENTION: lors du branchement
électrique, prenez garde de ne pas faire
tomber rondelle, écrou etc. entre la boite à
borne et le stator. Le démontage du moteur
est impératif pour récupérer la pièce tombée.
ATTENTION: Avec moteurs de puissance ≥
5,5 kW éviter le démarrage direct. Prévoir un
tableau de démarrage étoile-triangle ou une
autre installation de démarrage.
Si la boÎte à bornes a la bague de serrage utiliser
un câble d’alimentation exible type H07 RN-F, avec
section de câble d'au moins 11 TAB CEI 60335-1.
Si la boÎte à bornes a le passe-câble faire le
raccordement du câble par une gaine.
Pour l’usage dans une piscine (seulement quand il n’y
a personne à l’interieur), bassins de jardin ou endroits
analogues, installer un disjoncteur différentiel
de courant de déclenchement nominal (IΔN) ne
dépassant pas 30 mA.
Installer un dispositif pour débrancher chaque
phase du réseau (interrupteur pour déconnecter
la pompe de l’alimentation) avec une distance
d’ouverture des contacts d’au moins 3 mm.
Pour l’alimentation triphasée installer une protection
moteur appropriée avec courbe D selon le courant
indiqué sur la plaque signalétique.
Les pompes monophasées MXV-BM, sont fournies
avec condensateur connecté aux bornes et (pour 220-
240 V - 50 Hz) avec protection thermique incorporée.
Schéma électrique (seulement moteur Calpeda)
W2 U2 V2
U1 V1
W1
W2 U2 V2
U1 V1
W1
W2 U2 V2
U1 V1
W1
W2 U2 V2
U1 V1
W1
MXV-B 25,32,40 MXV-B 50
MXV(L), MXV(L)4 25,32,40 MXV(L), MXV(L)4 50-65-80
Voir les autres indications éventuelles dans les
instructions de service du moteur (si elles sont
fournies).
ATTENTION: Quand la pompe est alimentée
par un variateur de frequence, la frequence
mini ne doit pas etre inferieure à 25 Hz et en
tout cas l'hauteur de la pompe ne doit pas etre
inferieure à 3 metres.

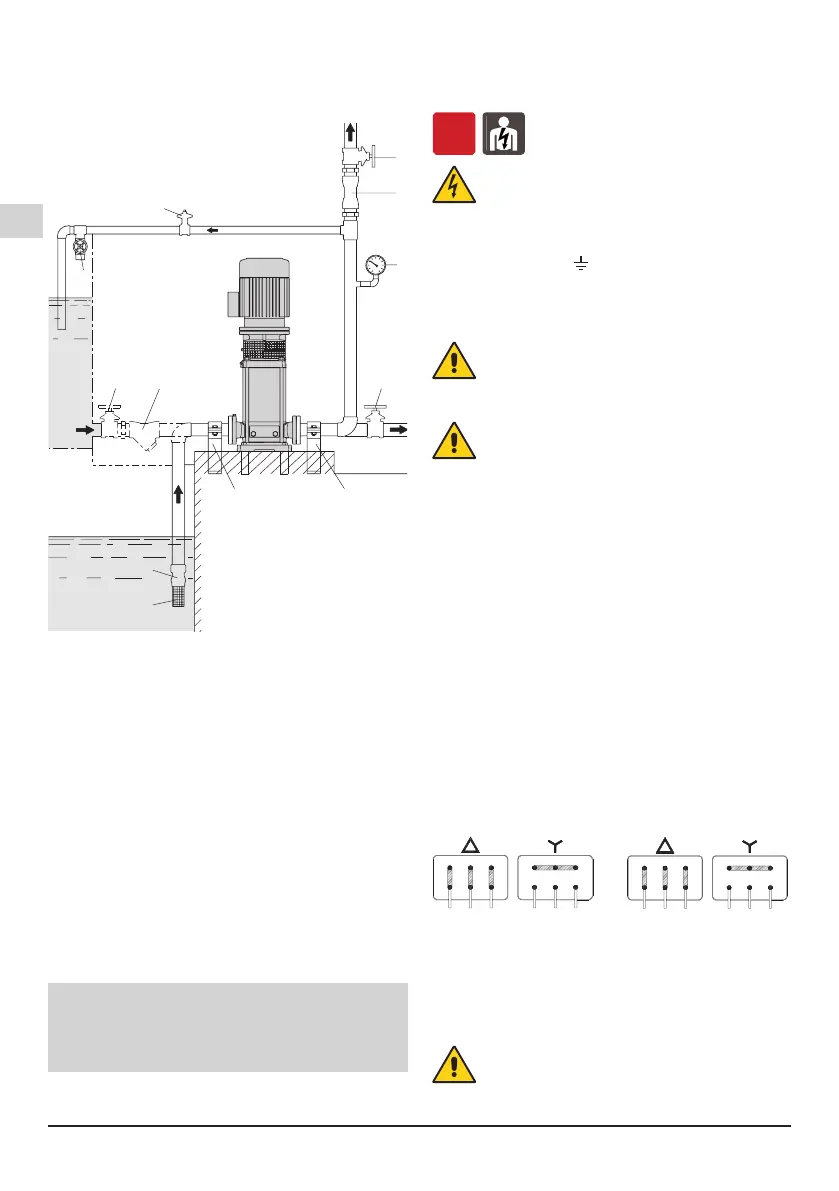

Fig. 3 Schéma de l’installation
A = fonctionnement en aspiration
B = fonctionnement en charge
1. Filtre
2. Clapet de pied
3. Clapet de retenue
4. Soupape bypass
5. Vanne
6. Manomètre
7. Soutien et ancrage des
tuyaux
