DRIFT/INSTALLATIONSANVISNINGAR
Innehållsförteckning
Stycke Sidan
1. Motorskyllt . . ............................................................72
2. Lyftning .....................................................................72
3. 2.Installation och driftsättning ................................... 72
4. Funktionsförhållanden ..............................................72
5. Motorer i drift med varierbar hastighet .....................73
6 Underhåll ..................................................................73
7. Eftermarknadsservice ............................................... 73
1. Exempel på motorskyllt

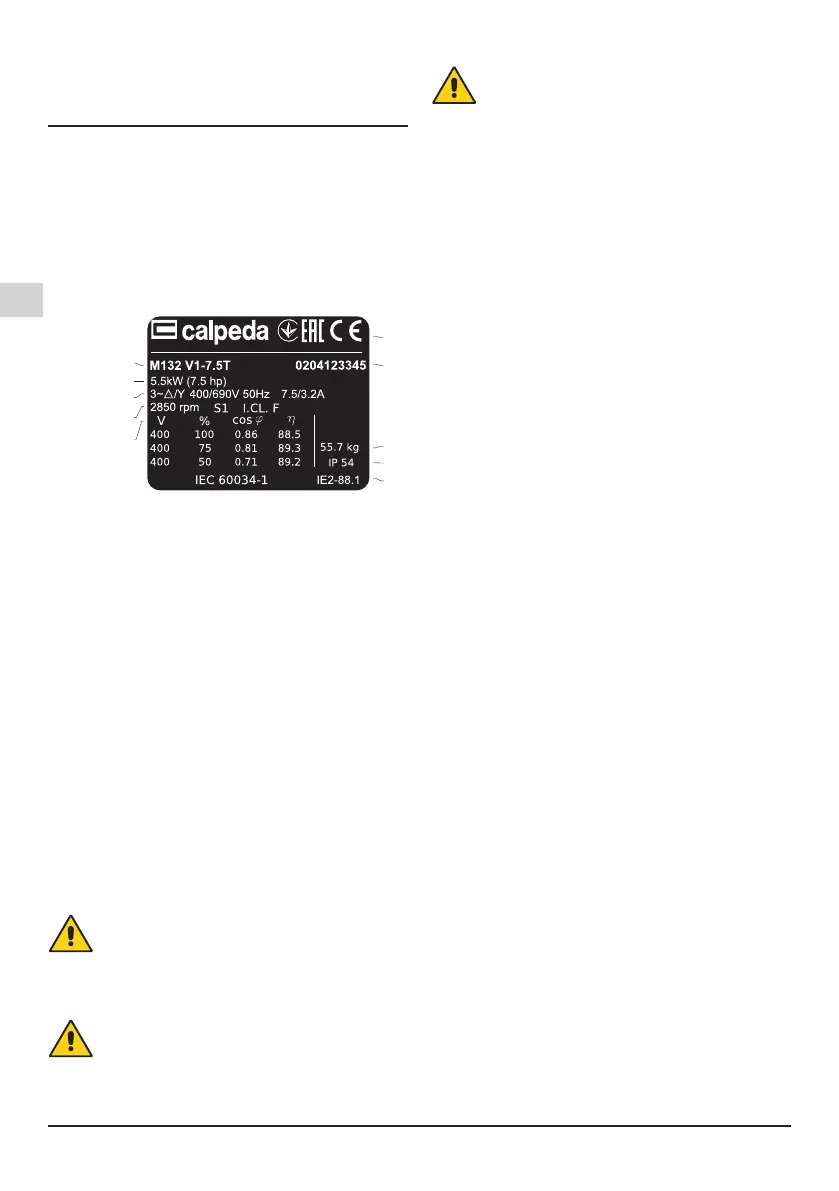

Exempel på motorskyllt för 50Hz
Made in Italy
MONTORSOVICENZA
Made in Italy
MONTORSOVICENZA
1
14
2
3,4,5
6,7,8
13
15
16
17
9,10,1
1,12
1 Typ
2 Nominell effekt
3 Matarspänning
4 Frekvens
5 Ström
6 Nominell hastighet
7 Typ av service
8 Isoleringsklass
9 Spänning
10 % carico
11 cos f
12 rendimento
13 Certicazioni
14 Matricola
15 Peso
16 Protezione
17 Classe di efcenza
2. Lyftning
Alla CALPEDA-motorer som väger mer än 25 kg är
utrustade med lyftöglor.
Vid lyft av motorn ska endast dessa huvudöglor användas,
men de får dock inte användas för lyft av motorn när den
är kopplad till pumpen. Motorns mittpunkt med samma
axelhöjd kan variera beroende på skillnader i effekt,
förutsättningar för montering och hjälputrustning. Skadade
lyftöglor får inte användas. Innan motorn lyfts upp ska ni
säkerställa att lyftöglorna inte är skadade.
Lyftöglorna måste dras åt före användning.
Säkerställ att lämplig lyftutrustning används och att
lyftkrokarnas storlek är anpassade för lyftöglorna. Var
noga med att inte skada hjälputrustningen och motorns
anslutna kablar.
3. Installation och driftsättning
Koppla från motorn innan ni gör några ingrepp på
den eller på den aktiverade utrustningen.
3.1 Kontroll av isoleringsmotståndet
Kontrollera isoleringsmotståndet före driftsättning och när
ni misstänker att det kan ha bildats fuktighet i lindningen.
Koppla från motorn innan ni gör några ingrepp på
den eller på den aktiverade utrustningen.
Isoleringsmotståndet, som är korrekt vid 25°, ska överstiga
referensvärdet, eller: 100 MΩ (uppmätt med 500 VCC).
Isoleringsmotståndets värde halveras för varje ökning av
omgivningstemperaturen med 20°C.
Motorhuset ska vara jordat och lindningarna ska
urladdas omedelbart efter varje mätning för att
undvika risk för elstötar.
Lindningar som utsatts för havsvatten måste i allmänhet
göras om.
3.2 Montering och inriktning av motorn
Säkerställ att det nns tillräckligt med utrymme runt motorn
för att kunna garantera att luften cirkulerar.
Det är viktigt att rikta in motorn korrekt för att förhindra fel
på lager, vibrationer och skador på axeln.
Rikta in motorn på lämpligt sätt. Kontrollera inriktningen
igen efter att bultarna och skruvstiften har dragits åt.
Överskrid inte lagrens tillåtna belastningsvärden och de
värden som anges i produktkatalogerna.
3.3 Maskiner med avtappningsplugg för kondens
Kontrollera att avluftningsöppningarna är riktade nedåt.
I dammiga omgivningar ska alla avluftningsöppningar vara
stängda.
3.4 Kablage och elektriska anslutningar
Uttagsplinten för standardmotorer med ett hastighetsläge
innehåller vanligtvis 6 uttag för lindningen och minst en
jordklämma.
Utöver uttagen för huvudlindningen och jordklämmorna,
kan uttagsplinten innehålla kopplingar för termistorer,
kondenshindrande motstånd eller andra hjälpanordningar.
Lämpliga kabelskor ska användas för inkoppling av alla
huvudkablar.
Hjälpanordningarnas kablar kan kopplas direkt till de
tillhörande uttagen.
Maskinerna är endast avsedda för fasta installationer.
Om inget annat anges, anges kablarnas ingångsskruvytor
i metriska enheter. Införingsskyddens skyddskategori och
IP-klass ska överensstämma med dem i uttagsplintarna.
För kabelinföring ska införingsskydd och tätningar som
överensstämmer med typen av skydd och typ av kabel och
kabeldiameter som används.
Jordningen ska göras i enlighet med lokal lagstiftning
innan motorn kopplas till nätaggregatet.
Säkerställ att graden av motorskydd är lämpligt för miljö-
och klimatförhållandena.
Till exempel, ska ni se till att vatten inte kan tränga in i
motorn eller uttagsplintarna.
Tätningarna i uttagsplintarna ska föras in korrekt i
respektive säte för att garantera korrekt IP-klass.
3.4.1 Anslutningar för andra startmetoder
Uttagsplinten för standardmotorer med ett hastighetsläge
innehåller vanligtvis 6 uttag för lindningen och minst en
jordklämma. På så sätt går det att utföra DOL- eller Y/D-
start. Se gur 1 Elektriskt kopplingsschema (endast för
Calpeda-motorer)
4. Funktionsförhållanden
4.1 Användning
Om inget annat anges på märkskylten, har motorerna
konstruerats för följande miljöförhållanden.
- Max. omgivningstemperatur från -20°C till +40°C.
- Maximal höjd, 1000 m över havsytans nivå.
- Toleransvärde för matarspänning på ±5 % och för
frekvens på ±2 % i enlighet med EN/IEC 60034-1.
Motorn kan endast användas i de applikationer
den har projekterats för. De nominella värdena och
driftsförhållandena anges på motorns märkskyltar. Alla
krav som anges i denna bruksanvisning och i andra
